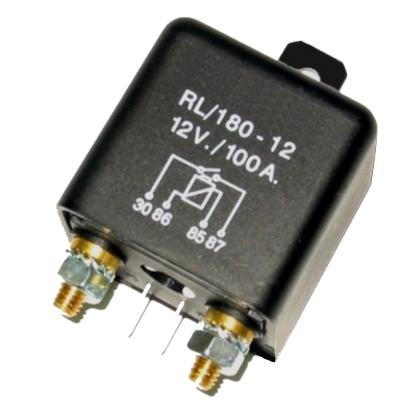

12V 100A Relais Hochleistungsrelais kurzfristiger Peakstrom 180A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 100A Dauerstrom kurzfristiger Peakstrom 180A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Leistungskontakte über 2x 6mm M-Gewinde Anschlüsse (M8) Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe am Kabel Anschluss des Steuerkreises über 2x 6,3mm Steckhülsenanschlüssen 12V Spule ca 35-ohm 360mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Drop Voltage: 0,2V at Start Abmessungen: B:46mm H:46mm L:45mm ( siehe Zeichnung ) Mit Bef.Lasche: 14x18mm mit 6mm Bohrung Zeichnungen Datenblätter siehe weitere Bilder Ringkabelschuhe für 10qm oder stärker bei uns erhältlich z.B. Nr.: 45-821-00028 und 45-821-00029

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen 12V Spule ca 35-Ohm Stromaufnahme 340mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: Frontplatte: 68x68mm / Korpus Durchmesser 57mm Abmessungen mit Halter: H: 74mm B: 86mm L/T: 96mm mit Bolzen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten

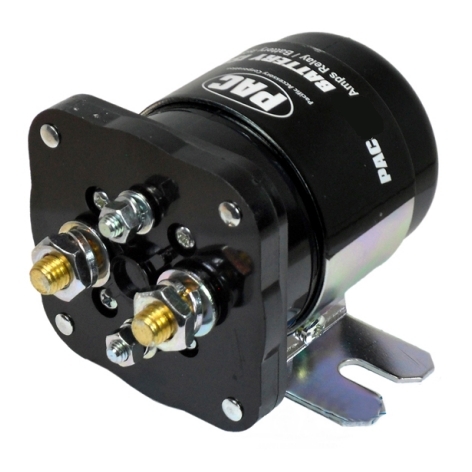

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Anschluss des Steuerkreises über 2x M-Gewindebolzen 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )  Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: H:55mm B:55mm L: 128mm  B: 80mm mit Bef.Laschen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *

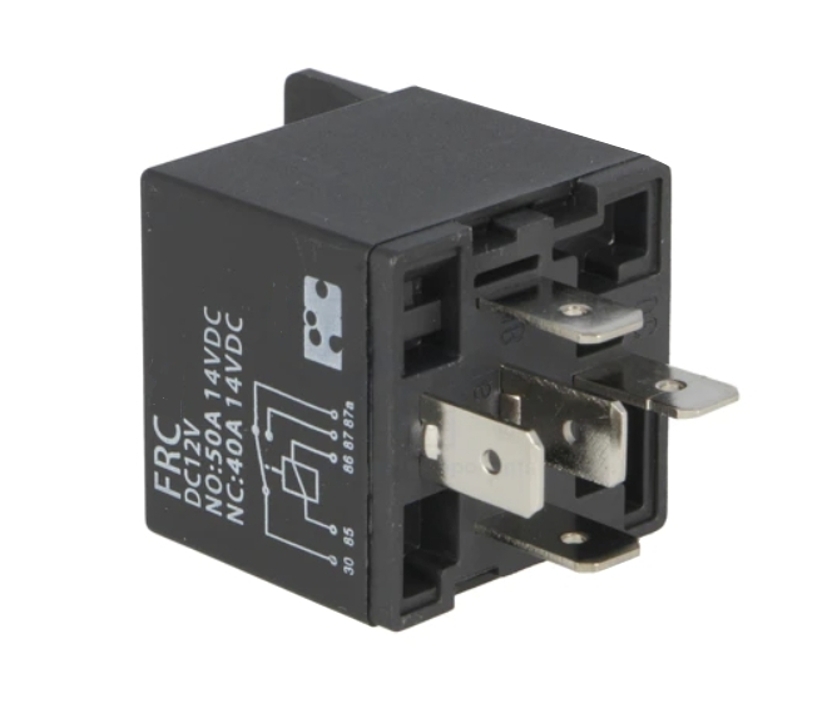

12V KFZ Relais 50A für den universellen Einsatz  12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )  Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit  bis 50A 12-14V Schliesserkontakt ( NO )  Kontaktbelasrbarkeit  bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen:  Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche  B: 21,2mm L: 17,5mm - Bohrung 5,8mm  Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc.  passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register

12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc. 12V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 12V DC max. 18Vdc (Uan: 7,7V) Spule: 80-Ohm = 150mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 12V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136

12V 80A Relais Hochleistungsrelais 12Volt 80A Minirelais voll gekapseltes 12V Relais mit Schliesserkontakt ( 1xEIN ) 80A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Hochlastrelais zum direkt verlöten oder als Ersatzteil für Steuerungsplatinen aller Art. Typischer Einsatz z.B. Garagentorsteuerungen, Solaranwendungen, Akkusystemtechnik, CarHifi, Boote, Caravan .... Einsatz z.B. auch  Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen, Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter, Versorgungsrelais, Sitzheizung, Schiebedach, Ventilsteuerung, Fensterheber, Wischersteuerung usw. Auch ideal und große Kabelquerschnitte direkt am Relais zu verlöten.  Produktbeschreibung: Spulenspannung: 12V DC ( Range: 9,6...16V )  Spulenwiderstand: 80-Ohm = 150mA  Relaiskontakt 1xEIN = 1x Schliesserkontakt ( ON / OFF )  Max. Schaltstrom: 80A bis 1120Watt  Max. Schaltspannung: 75 VDC Kontaktmaterial: AgSnO2  Prüfspannung: 500VAC / Class-B  Relais vergossen Wasserdicht mit Staubschutzkappe  Temperatur-Einsatzbereich: -40°C ... +85°C Lötanschlüsse  Abmessungen (LxBxH): 29 x 29 x 26,5 mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

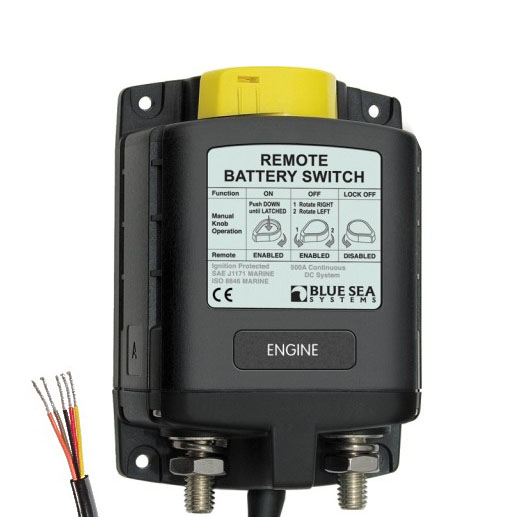

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

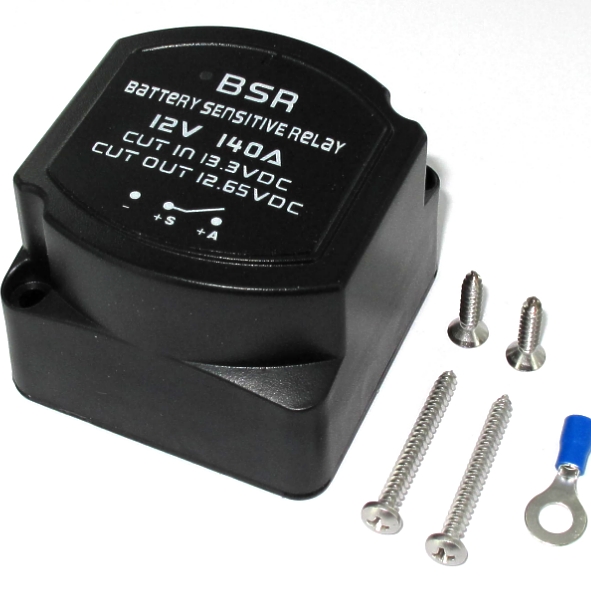

140A Batterie Trennrelais Autobatterie Relais PKW BOOT CAMPING WOHNMOBIL Automatisches Batterie-Trennrelais + Mit den Ladestromverteilern unkompliziert zwei Batterien gleichzeitig laden. Optimal für begrenzte Motorräume bei gleichzeitiger Erbringung der benötigten Leistung. Vollautomatisches Batterietrennrelais 140/170A Batterie Trennrelais Autobatterie Relais PKW Transporter BOOT WOHNMOBIL usw elektronisches Batterietrennrelais ( Leistungsrelais mit Steuerplatine ) Zum gleichzeitigen Laden 2er Batterien ( für CAN-Bus Fahrzeuge geeignet ). Das spannungsabhängige Relais (BSR bzw. VSR) erlaubt es, zwei Batterien gleichzeitig zu laden. Wird bei laufendem Motor eine Spannung von über 13.3-13,5 Volt erreicht, zieht das BSR bzw VSR an und die Zweitbatterie wird zusätzlich zur Primärbatterie geladen. Schaltet man den Motor aus, so fällt die Bordspannung unter 12.6-12,8 Volt und das BSR trennt die Anlasserbatterie von der Zweitbatterie. Das System verhindert, dass sich die Anlasserbatterie entlädt und schützt empfindliche Elektronik die an der Sekundärbatterie angeschlossen ist vor Spannungsspitzen, die beim Starten des Motors entstehen können. Es dient unter anderem dazu die zweite Batterie von der Starterbatterie im Stillstand zu trennen, auch bestens geeignet bei einem Soundsystem eine Zusatzbatterie zu installieren. Vielseitg verwendbar. KFZ, Boot, Wohnmobile, KFZ usw.Zum gleichzeitigen Laden von 2 Batterien. Das Relais schaltet an, wenn 13.5V erreicht sind ( laufender Motor ) und schaltet bei 12.5V ab.Somit wird die Entladung der Primärbatterie vermieden.Empfindliche Elektronik wird vor Spannungsspitzen oder Unterspannung geschützt. max Schaltlleistung 140ATechnische Daten: Bauart Wassergeschützt vergossen Schaltleistung Kontakt 140A bei Systemspannung 12V/24V kurzfristige Spitzen-Belastung des Kontaktes max 170A DC 12V/24VStromaufnahme: 320mA (nur wenn Relais Ein) Kontakt Schliesser Einschaltung: 13,5V DC Abschaltung: 12,55V DC Anschlüsse: 3 2x M6 Gewindebolzen ( 5,8mm ) 1x Schwarz = ( - ) Massekontakt Befestigung durch 4 Bohrungen Bodendeckel öffenbar darunter Anschlüsse Abmessungen: 67mm x 67mm H: 54mm

500A Hochleistungsschaltrelais für 24V Systeme in LKW / BUS / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 24V Systemspannungen Ideal als 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 24V DC Spulenspannung (integrierte Steuerelelektronik) Bei 24V Ansteuerung ( 20-32VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

Fassung für KFZ Relais mit Kabel Relaisfassung Kabelfassungg für KFZ Relais geeignet für 12V oder 24V KFZ Relais geeignet für Relais mit Wechslerkontakte oder auch Schliesserkontakt 5adriges Kabel  2x für Spule und 3x Wechsler Kontakte Steckkontakte Messing 6,3mm Flachsteckhülsen Länge der Anschlußkabel ca. 400mm Litzenkabel Blau / Schwarz / Rot / Braun / Gelb Gelb = 1,5qmm / andere Litzen 1qmm Abmessungen der Steckfassung: 24 x 26mm Höhe: 22mm Passende KFZ Relais siehe im Zubehör Register unten
