12V KFZ Relais 12V 50A 1xUM Wechslerkontakt

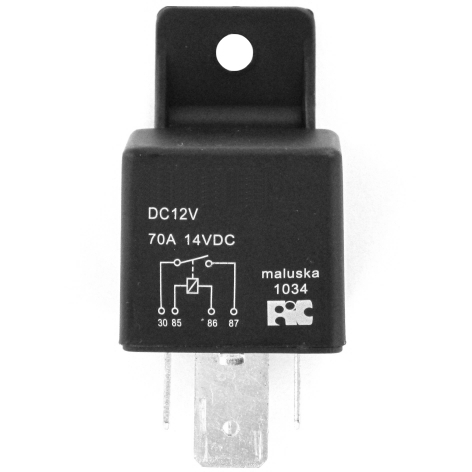

12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc. 12V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 12V DC max. 18Vdc (Uan: 7,7V) Spule: 80-Ohm = 150mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 12V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136

12V KFZ Relais 12V 500A für KFZ Bus Caravan Traktor Aufsitzmäher KFZ-Seilwinde Boot usw. Hochleistungsrelais Funktion 1x Ein/Aus bis zu 500A Strom + Primärer Einsatz Starterrelais für Aufsitzmäher u.ä. Technische Daten: + Spulenspannung: 12V typisch ( Einsatzbereich = 11,3V-18,5V DC ) 12V = 0,6A + Liegend flach ab 11,5V .... stehend ab 12,2V ( gemessen ) + Anschluss der Relaisspule über Kontaktbolzen 2x4,8mm = M5 Bolzen + Spule = 20-Ohm ( Uan ab 11,3V lieg / 12V 0,596A / 13,8V = 0,661A / 15V = 0,70A / 16V = 0,71A / ) + Funktion des Arbeitskontaktes 1x Ein/Aus ( Schließerkontakt = NO ) + Anschluss des Hauptkontaktes über 2x 7,8mm (M8 ) Bolzen + Bemessungslaststrom des Kontaktkreises = 500A + Schaltspannung des Lastkreises 6V 12V 24V 36V 48V typisch ( Bereich 6-80Volt ) + Schutzgrad: IP66 Wasserfest Outdoor tauglich + Temperatur-Einsatzbereich: -30...+80°C + 100,000 h - Mechanical cycle life / MTBF-Kontakte 250+ Abmessungen Basis Korpus : Black = B: 54,5mm T: 35mm H: 66mm mit M8 Bolzen = 73mm + Befestigungsbügel = 35 x 85mm ( Bef.Bohrungen RM 55/56mm ) + Gesamtlänge mit M8 Gewindebolzen = 82mm

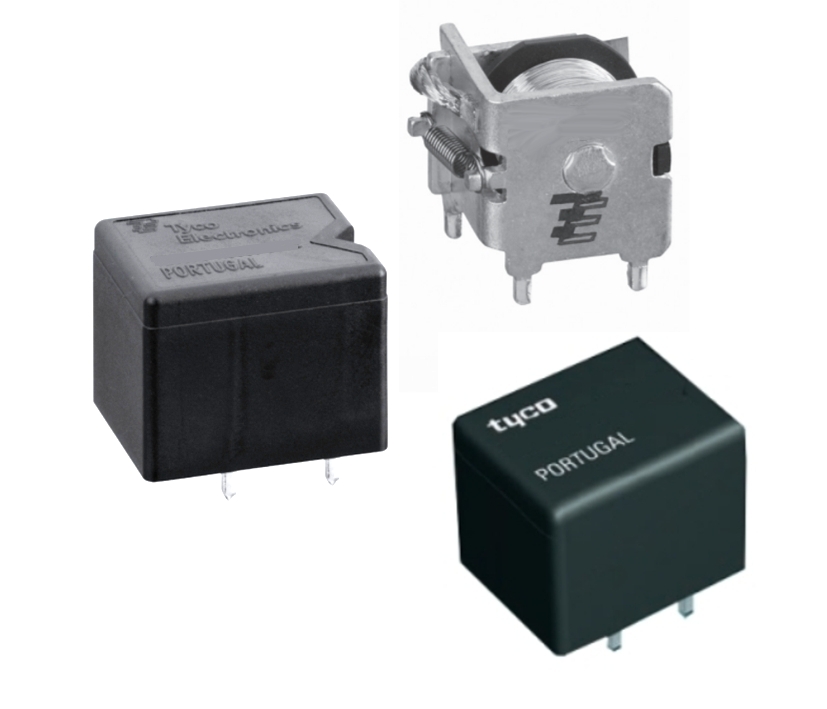

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

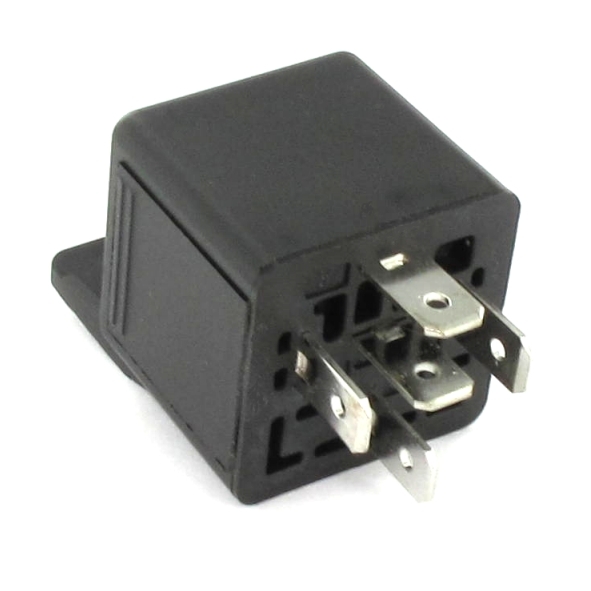

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten
