230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A  und SATUS LED Anzeige DIN-Schiene Hutschiene  230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A  Montage Befstigung an 35mm DIN-Schiene Hutschiene  Schraubklemmeanschluss Grüne LED-Statusanzeige  Universal-Relais für elektrische Signalanpassung zwischen  der elektronischen Steuer , z.B. Speicherprogrammierbare  Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene  kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung  230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC )  Verbrauch-Spule = 1,15W = 5mA  Schaltverhalten des Antriebs = monostabil üblichst  Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder )  Relaiskontakt Laststrom jeweils 5A  ( Peak 8A )  1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 )  Relaiskontakte für Einsatz im Spannungsbereich  5V...12V...24V...48V...250V AC or DC  Isolation: 4000V RMS  Montage Typ    DIN-Schienen Hutschiene TS35  Anschluss Schraubkontakte 0,2...2,5qmm  Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit    6ms / Abschaltzeit    15ms Schutzgrad IP20 NEMA1  Abmessungen    70 x 12 x 75mm Länge 70mm  / Tiefe    12mm / Höhe    75mm

24V Schütz 4S bzw. 4S Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 24V AC oder DC Stromverbrauch 160mA 3,9W ( ca. 150-Ohm )  Kontakte: 4S = 4x Schliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 24A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen Schalten von Heizungen Nennleistung bei:       AC1 = 230V: einphasig   5.3 kW        AC3 = 230V: dreiphasig  9 kW      AC3 = 400 V: dreiphasig 16 kW Schalten von E-Motoren Nennleistung bei:   AC1 = 230V: einphasig   1.3 kW   AC3 = 230V: dreiphasig  2.2 kW   AC3 = 400 V: dreiphasig  4 kW Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Brummfrei ja Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

EH04-11N Hilfskontakt Hilfsschalter zur Erweiterung eines Installationsschütz der ABB-Serien ESB/EN..N Hilfskontaktblock ohne Spule .. zum einfachen aufstcken aud ABB Schütz 2-poliger Hilfsschalter EH04..N mit nur 9mm Baubreite können als Zubehör linksseitig aufgesteckt werden. bzw. an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden. Ausführung aufsteckbar links auf Schütze von ABB Serien ESB16..N / ESB20..N / EN20..N / ESB25..N / EN25..N / ESB63..N / ESB100..N Technische Daten: Anzahl der Kontakte als Schließer = 1 / Öffnerkontakt = 1x ( = 1-S/1-Ö )  Ausführung des elektrischen Anschlusses: Schraubanschluss Bemessungsbetriebsspannung Hilfsstromkreis bis 500V AC 50/60Hz Konventioneller thermischer Dauerstrom in freier Luft (Ith): 6Amp. Bemessungsbetriebsstrom Ie bei AC15 = 230V 4 A / 24V 6A / 415VAC 3A / 500V 2A Rated Power AC3 = 1,3KW 230V Schutzart: IP20 Abmessungen: B: 9,0mm H: 85,0mm T: 65/58mm Farbe: Grau + Gewicht: 0,04Kg

EH04-20N Hilfskontakt Hilfsschalter zur Erweiterung eines Installationsschütz der ABB-Serien ESB/EN..N Hilfskontaktblock ohne Spule .. zum einfachen aufstcken aud ABB Schütz 2-poliger Hilfsschalter EH04..N mit 9 mm Baubreite können als Zubehör linksseitig aufgesteckt werden. bzw. an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden. Ausführung aufsteckbar links auf Schütze von ABB Serien ESB16..N / ESB20..N / EN20..N / ESB25..N / EN25..N / ESB63..N / ESB100..N Technische Daten: Anzahl der Kontakte als Schließer = 2 Ausführung des elektrischen Anschlusses: Schraubanschluss Bemessungsbetriebsspannung Hilfsstromkreis bis 500V AC 50/60Hz Konventioneller thermischer Dauerstrom in freier Luft (Ith): 6Amp. Bemessungsbetriebsstrom Ie bei AC15 = 230V 4 A / 24V 6A / 415VAC 3A / 500V 2A Rated Power AC3 = 1,3KW 230V Schutzart: IP20 Abmessungen: B: 9,0mm H: 85,0mm T: 65/58mm Farbe: Grau + Gewicht: 0,04Kg

12V Relais 16A 250V Schütz Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 12Vdc Gleichspannung  Steuerleistungsbedarf 1,9Watt Kontakt = 1 Schließer Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10/16A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

12V-AC Relais für die Hutschienen Montage ( 12V AC = Wechselstromrelais )  Funktion: Der Kontakt ( Schließer = NO ) wird geschlossen wenn eine 12VAC = Wechselstromspannung angelegt wird Sobals die 12VAC an der Spule ( A1/ A2 ) weg genommen wird  fällt der Schließerkontakt in seine  Ausgangsposition OFF zurück  Typischer Einsatz: Klingelanlagen, Siedle, Beleuchtung usw.  Ansteuerung Spule: 12VAC 50Hz Wechselstrom ( Range 8-16V AC )  Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser = NO ) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

220V Relais 220V Schutz Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz  ( 220-250V AC )  Steuerleistungsbedarf 4-5Watt Kontakt = 1 Schliesserkontakt bis 16A  Monostabil  ( Liegt Spannung an der Spule an, dann ist der 16A Kontakt geschlossen, ohne Spannung ist der 16A Kontakt geöffnet )  Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser) Auch ggeignet in Verbindung mit 220-240W Bewegungsmeldern die zu schwach am Ausgang ausgelt sind Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

230V Relais Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Wechslerkontakt (1xSchliesser + 1xÖffner) Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser)   3 -   4 = Schaltkontakt (Öffner) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

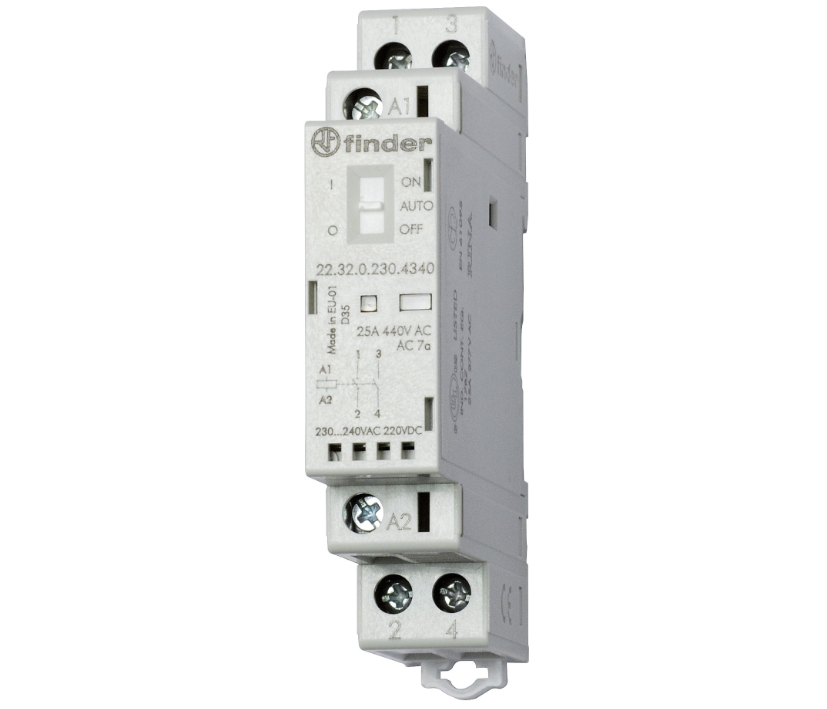

220V Relais 220V Schütz Elektromechanisches-Relais bzw. 2x 25A Schütz Hutschienenrelais  DIN-Hutschienenrelais, Leistungsschütz, Installationsschütze 2x 25A DIN EN61095 SERIE 22 Installationsschütze 2x 25A 2 Kontakte ( 22.32.0.xxx.4xx0 )  Spule: 230Volt AC/DC 50Hz 2,2W Je Kontakt: 2x 25A 250V / Kontakt: 2x EIN = 2x Schließerkontakte Schalten von hohen Einschaltströmen bis zu 80/120 A - 5ms Kontaktmaterial AgSnO2 Anschluss über Schraubklemmen Installationsschütz für 35mm DIN-Schiene TS35 Kontakt 2x 25A 250VAC Kontaktmaterial AgSnO2, Status-LED Schaltleistungen je Kontakt max Dauerstrom 25A max Einschaltstrom 120A für 5ms ( siehe auch weitere Bilder )  Schaltkontakt ausgelegt fürAC+DC  AC 230VAC max 440VAC Kontakte DC1 bis 30VDC = 25A je Kontakt oder bis 110VDC 5A bei 230VAC: AC1 = 6250VA = 6,25KVA je Kontakt bei 230VAC AC15 = 1800VA 1-Phasen-Motorlast Norm AC3 ( 230VAC ) = 1kW Ansteuerung für Spule Un: 230V AC oder DC / Bemessungsleistung AC/DC = 2,2W  = 1mA Arbeitsbereich der Spule = 0,8..1,1 von Un = 184V...253V Ansprech-/Rückfallzeit des Relais : 30/20ms  Mech. Lebensdauer       AC/DC Schaltspiele = 2 x 10hoch6 Elektrische Lebensdauer AC-7a Schaltspiele = 30 x 10hoch3 Umgebungstemperatur : -25°C.... +50°C  Schutzart: IP20 Abmessungen siehe Zeichnung weitere Bilder  Integrierte Zusatzfunktion :  On-Auto-Off - Schalter Mit diesem Wahlschalter sind folgende Funktionen wählbar: Position ON - die Schaltkontakte sind betätigt (die Schließer sind geschlossen und die Öffner sind offen), die mechanische Stellungsanzeige ist sichtbar und die LED leuchtet nicht. Position AUTO - die Schaltkontakte, die mechanische Stellungs anzeige und die LED-Anzeige reagieren abhängig von der Betätigungsspannung. Position OFF - unabhängig davon, ob an den Klemme A1und A2 Spannung anliegt oder nicht, die Spule ist nicht betätigt, die Schaltkontakte   befinden sich im nichtbetätigtem Zustand, die mechanische Stellungsanzeige ist nicht sichtbar und die LED - Anzeige leuchtet nicht.

Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 24Vdc Gleichspannung  Steuerleistungsbedarf 1,9Watt Kontakt = 1 Schließer Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10/16A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

230V Schütz bzw. Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 2  Anzahl Hauptkontakte Öffner:     2  Anzahl Hilfskontakte Schließer:   0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC ( 220-240VAC 40-450Hz ) oder DC Kontakte: 2S = 2x Schliesser  Kontakte: 2Ö = 2x Öffner  Kontaktbelasbarkeit: 4x 25A Dauerstrom ( 25A Öffner / 25A Schliesser ) Maximale Betriebsspannung Kontakte: 480VAC ( 115VAC - 230VAC - 480V )  Aufdruck auf Schütz:( Grunddaten des Schütz ) AC-1 / AC-7a: 25A / 400VAC  General USE : 25A 240V / NO 25A 480V / NC 25A 480V Ballast / Tungsten AC-5a / 5B : 25A 240V / NO 25A 480V / NC 6A 480V Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. weitere Daten nach Gebrauchskategorie ( Datenblatt ): Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen : AC1 = 25A je Kontakt ( AC-1 = Pe ) AC1 = 230V: einphasig 5.8 kW ( AC-1 = Pe ) AC1 = 400V: zweiphasig 11,6 kW ( AC-1 = Pe ) Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes AC3 = 230V: einphasig 6A je Kontakt =4x 1.3 kW ( AC3-Pe ) Schalten ( AC-5A ) von Gasentladungslampen Schalten ( AC5b ) von Glühlampen AC5 = 25A je Kontakt ( AC-1 = Pe ) AC5b = 230V: einphasig je 25A 5,8KW AC5a = 480V: zweiphasig je 6A 2,8KW Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen AC7a = 25A je Kontakt ( AC-7a = Ie ) AC7a = 230V: einphasig 5,83 kW ( AC7a Pe ) AC7a = 400 V: zweiphasig 11,6 kW ( AC7a-Pe ) Schalten ( AC7b ) Motorlasten für Haushaltsanwendungen AC7b = 230V: einphasig 6A je Kontakt 1,3KW ( AC7b Ie / Pe ) AC7b = 400 V: zweiphasig 9A je Kontakt 4,0 kW AC7b Ie / Pe ) Horse Power Leistung ( PS ) nach UL/CSA: (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS (220 ... 240 V AC) einphasig, Öffner 1Hp = 1PS (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS (440 ... 480 V AC) einphasig, Öffner 2Hp = 2PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg  Zusatzinformation folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )  Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

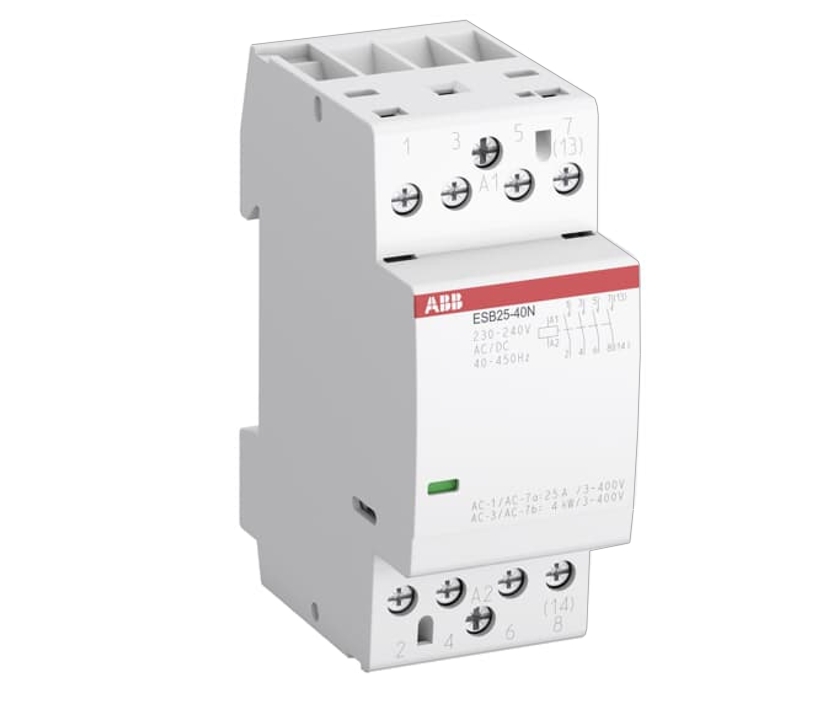

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm) Ersetzt u.a. auch ESB24-40 u.v.w.m.  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 25A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :       AC1 = 230V: einphasig   5.8 kW   ( AC-1 = Pe )    AC1 = 400V: dreihasig  17,3 kW   ( AC-1 = Pe )    AC1 = 25A je Kontakt  ( AC-1 = Pe )  Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes   AC3 = 230V: einphasig  9A je Kontakt = 1.3 kW   ( AC3-Pe )   AC3 = 400 V: dreiphasig 9A /  4,0 kW ( AC3-Pe )  Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen    AC7a = 230V: einphasig  5,83 kW   ( AC7a Pe )   AC7a = 400 V: dreiphasig  17,3 kW ( AC7a-Pe )    AC7a = 25A je Kontakt  ( AC-7a = Ie )  schalten ( AC7b ) Motorlasten für Haushaltsanwendungen   AC7b = 230V: einphasig  9A  je Kontakt 1,3KW ( AC7b Ie / Pe )    AC7b = 400 V: dreiphasig  9A je Kontakt 4,0 kW  AC7b Ie / Pe )  Horse Power Leistung ( PS ) nach UL/CSA:    (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS    (220 ... 240 V AC) dreiphasig, Schließer 3Hp = 3PS    (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS     (440 ... 480 V AC) dreiphasig, Schließer 5Hp = 5PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 40A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :     Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Für Spule 1,5qmm oder 2x2,5qmm oder 1x4qmm Anschlussmöglichkeit-Hauptstromkreis:  mit Schraubklemmen 1x25qmm oder auch 2x10qmm und Berührungsschutz Installations-Schütz aufrastbar auf Hutschiene 35mm, Brummfrei Ausführung Schaltstellungsanzeige integriert JA eingebauter Varistor zum Schutz gegen Überspannungen bis 6kV  Anbaumöglichkeit von Hilfsschalter, für Gleich- und Wechselspannungen geeignet Spulenspannung 230V Einschaltdauer ED 100% Schaltkontakte 400/230V Kontaktbelastbarkeit: 4x 40A Einbautiefe 65mm / Breite 52mm Installations-Schütz 4 Schließer potentialfrei Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: Einbautiefe 65mm ( 58mm ) /  Breite 54mm / Länge: 85mm ( siehe auch weitere Bilder Zeichnung )  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,45kg  Zusatzinformation folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )  Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 63A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :     Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Für Spule 1,5qmm oder 2x2,5qmm oder 1x4qmm Anschlussmöglichkeit-Hauptstromkreis:  mit Schraubklemmen 1x25qmm oder auch 2x10qmm und Berührungsschutz Installations-Schütz aufrastbar auf Hutschiene 35mm, Brummfrei Ausführung Schaltstellungsanzeige integriert JA eingebauter Varistor zum Schutz gegen Überspannungen bis 6kV  Anbaumöglichkeit von Hilfsschalter, für Gleich- und Wechselspannungen geeignet Spulenspannung 230V Einschaltdauer ED 100% Schaltkontakte 400/230V Kontaktbelastbarkeit: 4x 63A Einbautiefe 65mm / Breite 52mm Installations-Schütz 4 Schließer potentialfrei Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: Einbautiefe 65mm ( 58mm ) /  Breite 54mm / Länge: 85mm ( siehe auch weitere Bilder Zeichnung )  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,55kg  Zusatzinformation folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )  Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
