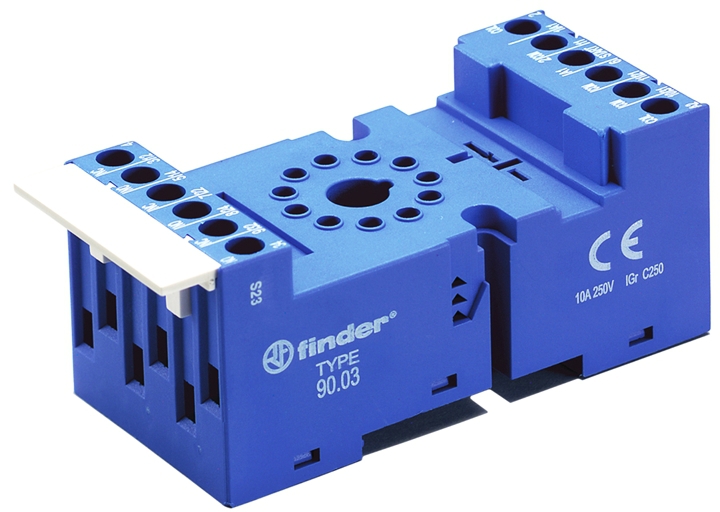

Relaisfassung für Hutschiene mit rund angeordneten Steckkontakten für Finder (6013) und auch Omron (MK3P5) Industrie Steckrelais mit 11 Steckkontakten Schnappbefestigung für Hutschiene passend zu den üblichen 35mm DIN Schienen Schraubanschlüsse für die Verkabelung Schraubklemmen bzw. Käfigklemmen und zwei A1-Klemmen Anschlussquerschnit: eindrähtig max. 1x 6qmm oder 2x 2,5qmm mehrdrähtig (Litze) 1x 4qmm und 2x 2,5qmm Belastbarkeit je Kontakt bis 10A 250Vac Abmessungen: L:77,5mm / B:38mm / H:33,5mm Siehe auch Zeichnung weitere Bilder Umgebungstemperatur: -40...+70°C Optional erhältlich siehe im Zubehör Register 12V Steckrelais Bst-Nr 47-826-0660 24V Steckrelais Bst-Nr 47-826-00680 230V Steckrelais Bst-Nr = 47-826-00666 Bezeichnungsschild weiss 9x36mm =  090.00.2 Anzeige und EMV Entstörmudule = ( 99.02 ) Zeitmodule = ( 86.00 und 86.30 )   Kammbrücke zum verb. bis 6 Fassungen ( 090.06 ) Haltebügel -----------  ( 090.33 )

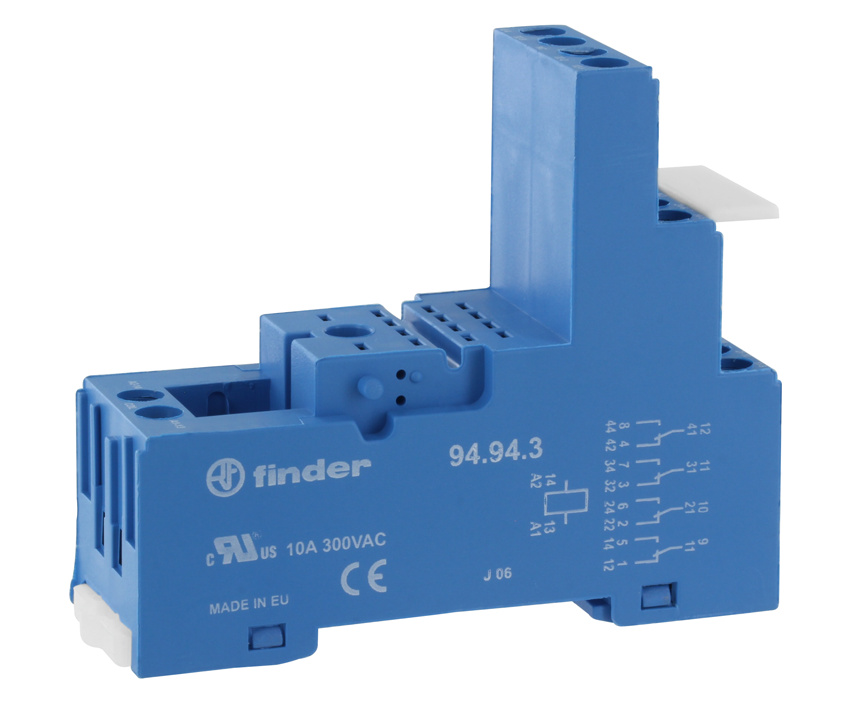

Relaisfassung Hutschiene DIN-Schiene 9494 zu Relais 5532 5534 Schraubfassung mit integrierter Schnappbefestigung für 35mm DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Oben Relais-Schnappbefestigung Sichere Trennung zwischen Spule und Kontakten. Hutschienenrelaisfassung für übliche Findersteckrelais der Serien 55.32 / 55.34 Für Relais mit 4x Wechsler (UM) Kontakten plus Spule = 14 Pins-, bzw. Steckkontakte. Abm.: L:76,2mm / B:27mm / H:65mm Höhe mit opt. Haltebügel = 86mm Belastbarkeit je 7/15A 300Vac Halt der Relais durch stecken oder Kabelbinder

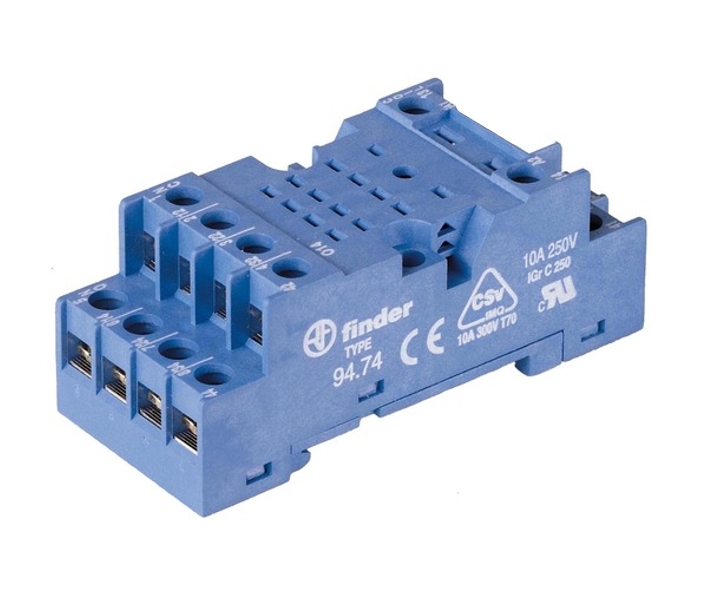

Relaisfassung DIN-Schiene 9574 zu Relais 5532 5534 ersetzt z.B. auch SY4S-05C IDEC Schraubfassung mit integrierter Schnappbefestigung für 35mm DIN-Schiene, Flache Bauform Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung pasend zu Finder-Relais der Serien 55.32 / 55.34 und Schrack ZT5xxxx Serie Für Relais mit 4x Wechsler (UM) Kontakten plus Spule max. 14 Pins, bzw. Steckkontakte Abm.: L:70,5mm / B:30mm / H:27mm Belastbarkeit je 7/15A 250Vac

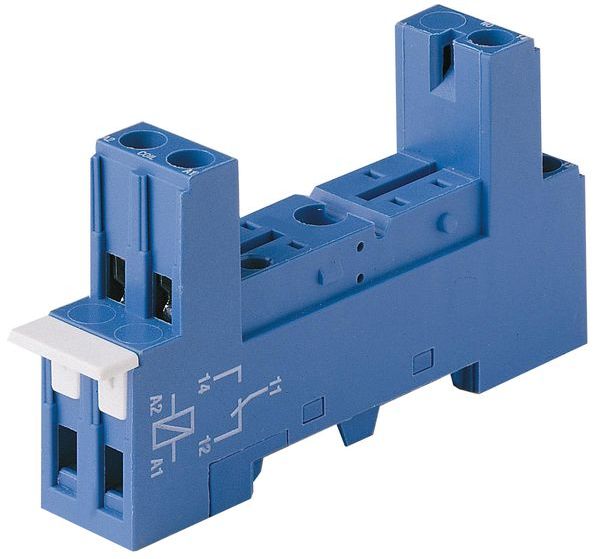

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene.  Sichere Trennung zwischen Spule und Kontakten. Hutschienenrelaisfassung für Finder Steckrelais der Finder Serien 4031 und 4131 sowie Omron G2R1 uvwm.  Für Relais mit 1x Wechsler (UM) Kontakten plus Spule = 5 Pins-  bzw. Steckkontakte Abm.: L:75mm / B:16mm / H:43mm Farbe: Blau Belastbarkeit: 12A 300Vac passend zu 35mm DIN-Schienen passende Relais siehe auch im Zubehör Register

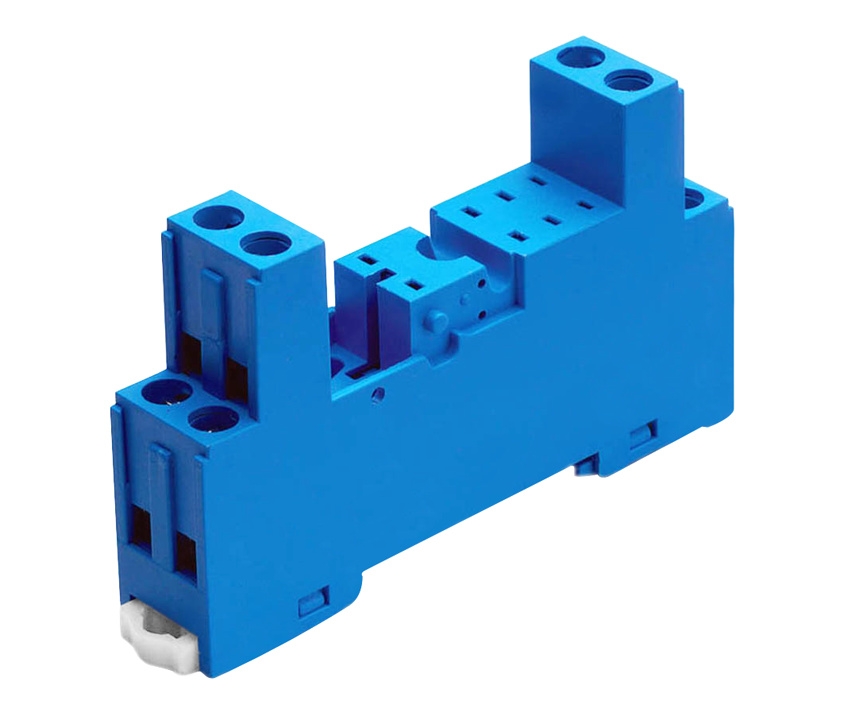

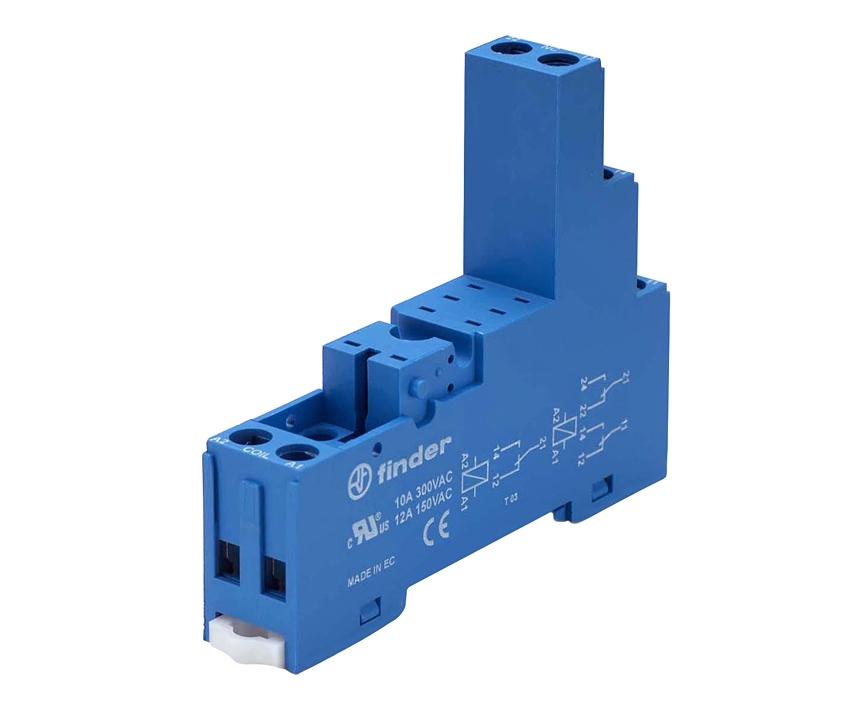

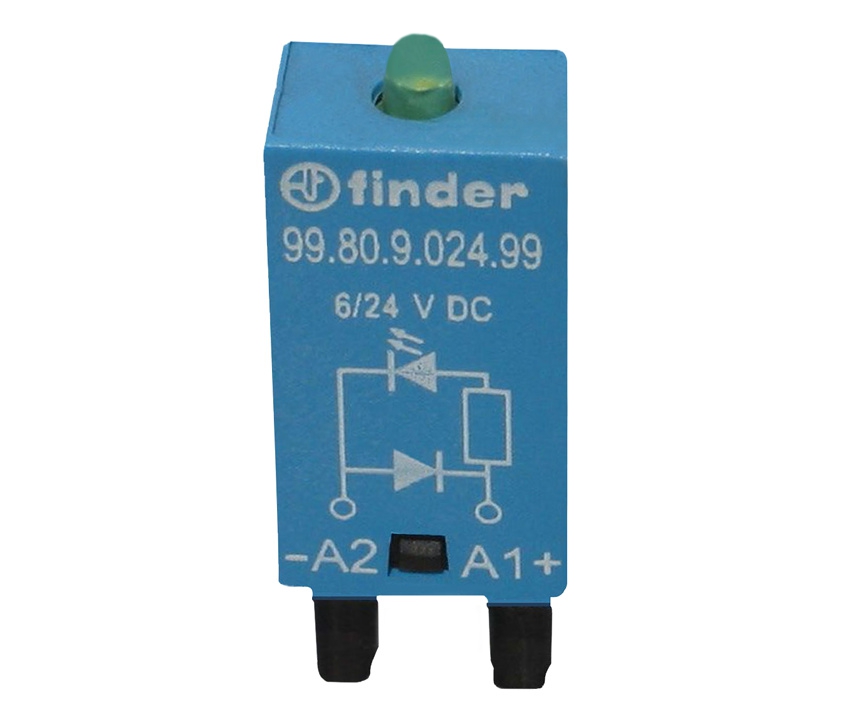

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.  Hutschienen-Relaisfassung für übliche Finderrelais der  Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.  Abmessungen L: 81,9mm / B:15,5mm / H:64,8mm ( siehe Zeichnung )  Farbe: Blau / Schutzart IP20  Umgebungstemperatur -40...+70°C  Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt  Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm  Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71    Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel  95.08    Kammbrücke zum Verbinden der A1 oder A2  95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm  60.72    Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B.  47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)   99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)   99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)   99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)   99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)  99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )   99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )   99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )   Zeitmodule gibt es zu dieser Fassung nicht Passende Relais und Zubehör hierzu finden Sie unter der Rubrik Zubehör

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.  Hutschienen-Relaisfassung für übliche Finderrelais der  Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.  Abmessungen Länge 81,9mm / B:15,5mm / H:47mm ( siehe Zeichnung )  Farbe: Blau / Schutzart IP20  Umgebungstemperatur -40...+70°C  Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt  Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm  Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu  47-827-00215 = 95.71    Haltebügel (Metall)  47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel  95.08    Kammbrücke zum Verbinden der A1 oder A2  95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm  60.72    Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B.  47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) ohne LED  47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)   99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)   99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)   99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)   99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)  99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )   99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )   99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )   Zeitmodule gibt es zu dieser Fassung nicht

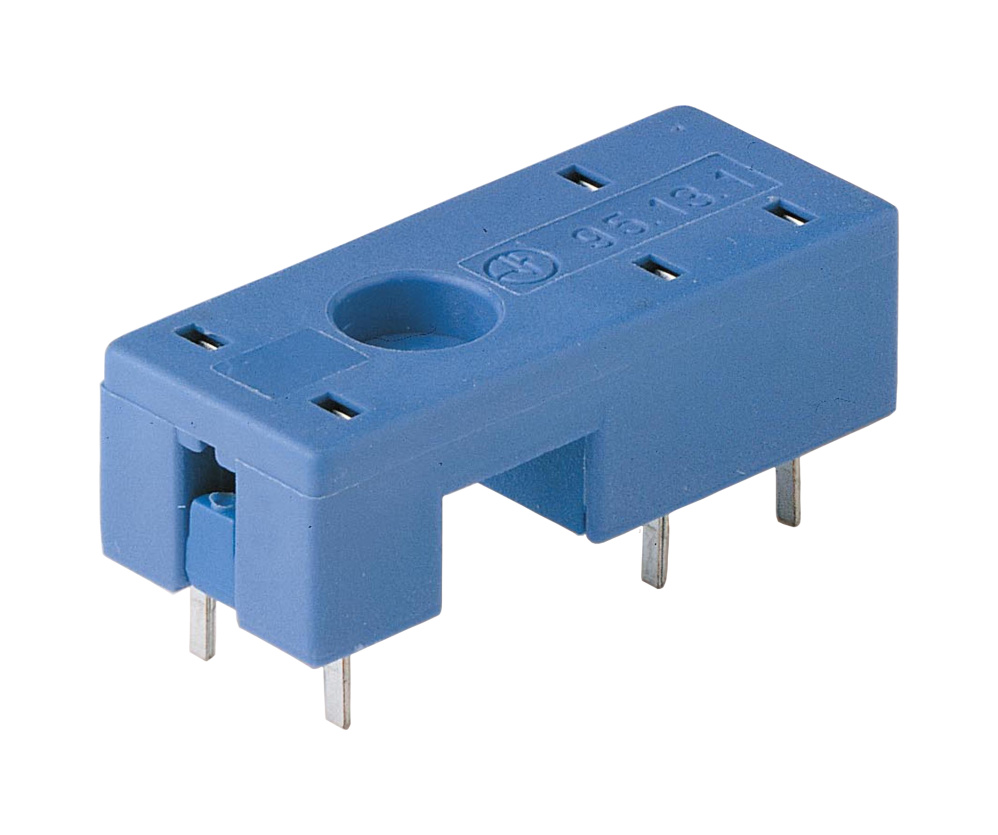

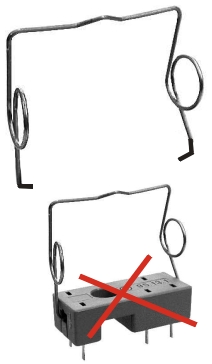

Relaisfassung für Platinen bzw. Leiterplatte   passend für die meisten Standard Steckrelais mit 1xUM z.B. Finder F4031 uvwm. wie Omron G2R1 etc.   Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw  Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1)  Kontaktzungen aus CuSn6  Farbe: Blau  Abmessungen: Länge: 30,3mm B:13mm H:9,5mm ( siehe auch Zeichnung weitere Bilder )  Betriebstemperatur -40 °C - 70 °C Raster Längs = 3,5mm / Quer 7,5mm ( siehe weitere Bilder )  Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V )  Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST  Verwendung für Relais der Serie F4031 uvwm. mit selbem Raster wie Omron G2R1 etc.    Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070

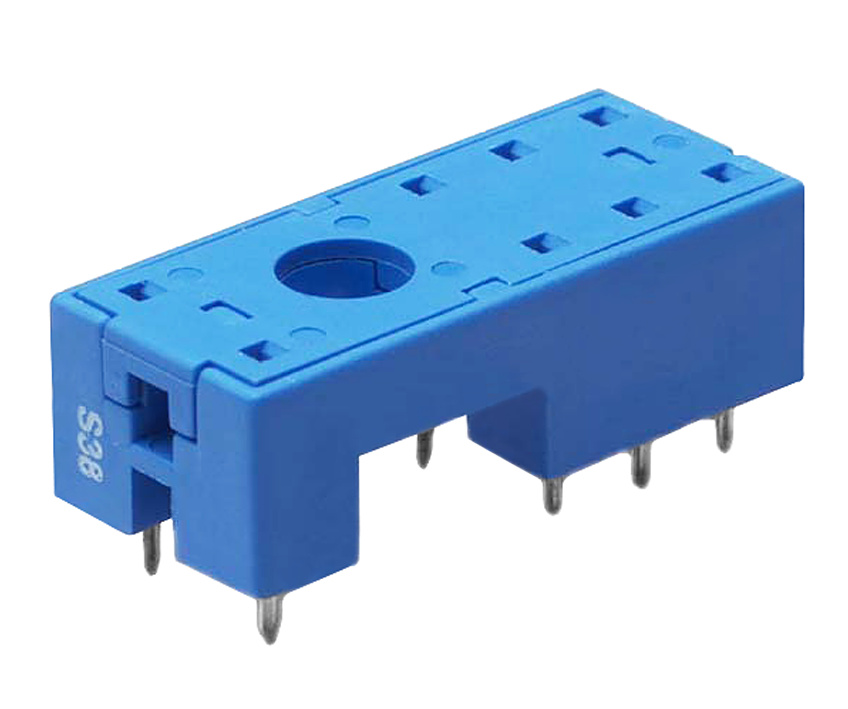

Relaisfassung für Platinen bzw. Leiterplatte  passend für die meisten Standard Steckrelais mit 1xUM oder 2xUM z.B. Finder F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc.  Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw  Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: Blau Abmessungen: Länge: 31mm B:12,6mm H:9,1mm ( siehe auch Zeichnung weitere Bilder )  Betriebstemperatur -40 °C - 70 °C Raster Längs = 5,0mm / Quer 7,5mm ( siehe weitere Bilder )  Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V )  Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST Verwendung für Relais der Serie F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc.  Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070

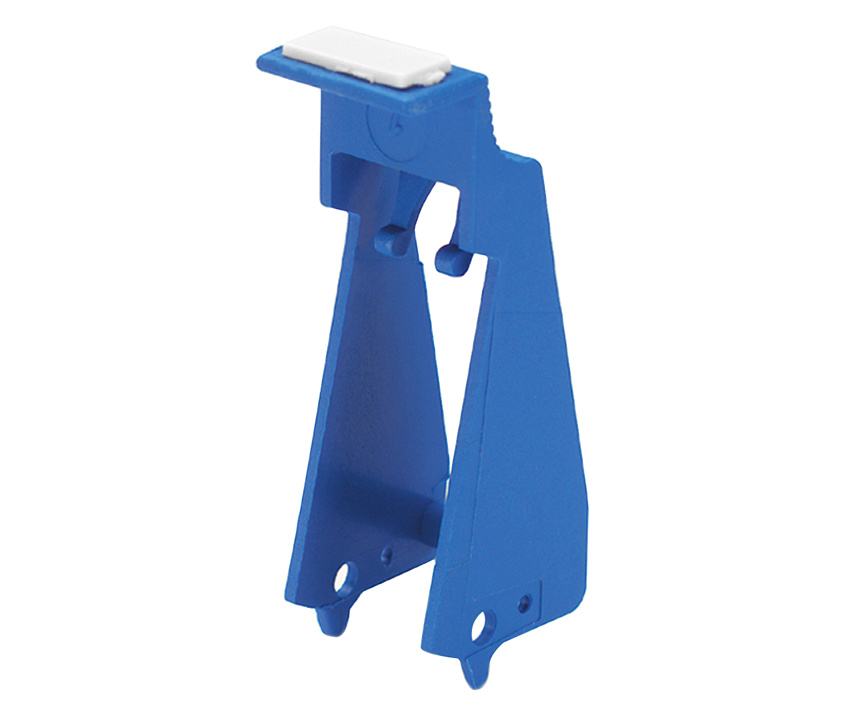

Haltebügel für Finderelaisfassung Artikel-Nr.: 47-827-00080 und 47-827-00060. Abbildung ist inkl. Fassung als Darstellung. Lieferung dieses Artikels ist natürlich nur der Metallhaltebügel

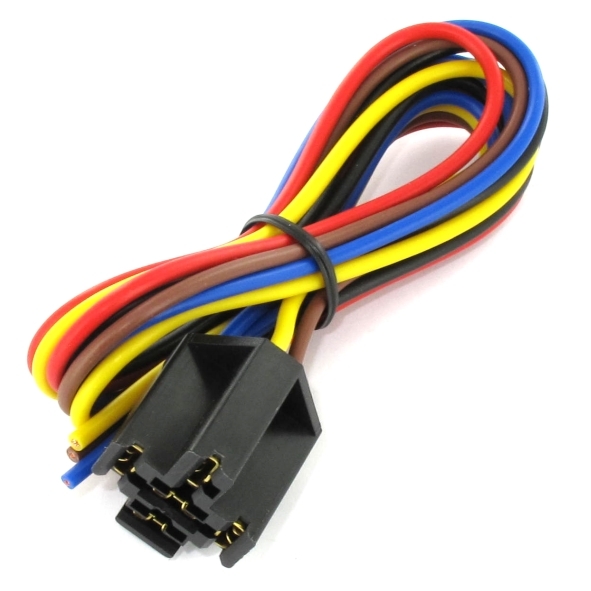

Fassung für KFZ Relais mit Kabel Relaisfassung Kabelfassungg für KFZ Relais geeignet für 12V oder 24V KFZ Relais geeignet für Relais mit Wechslerkontakte oder auch Schliesserkontakt 5adriges Kabel  2x für Spule und 3x Wechsler Kontakte Steckkontakte Messing 6,3mm Flachsteckhülsen Länge der Anschlußkabel ca. 400mm Litzenkabel Blau / Schwarz / Rot / Braun / Gelb Gelb = 1,5qmm / andere Litzen 1qmm Abmessungen der Steckfassung: 24 x 26mm Höhe: 22mm Passende KFZ Relais siehe im Zubehör Register unten

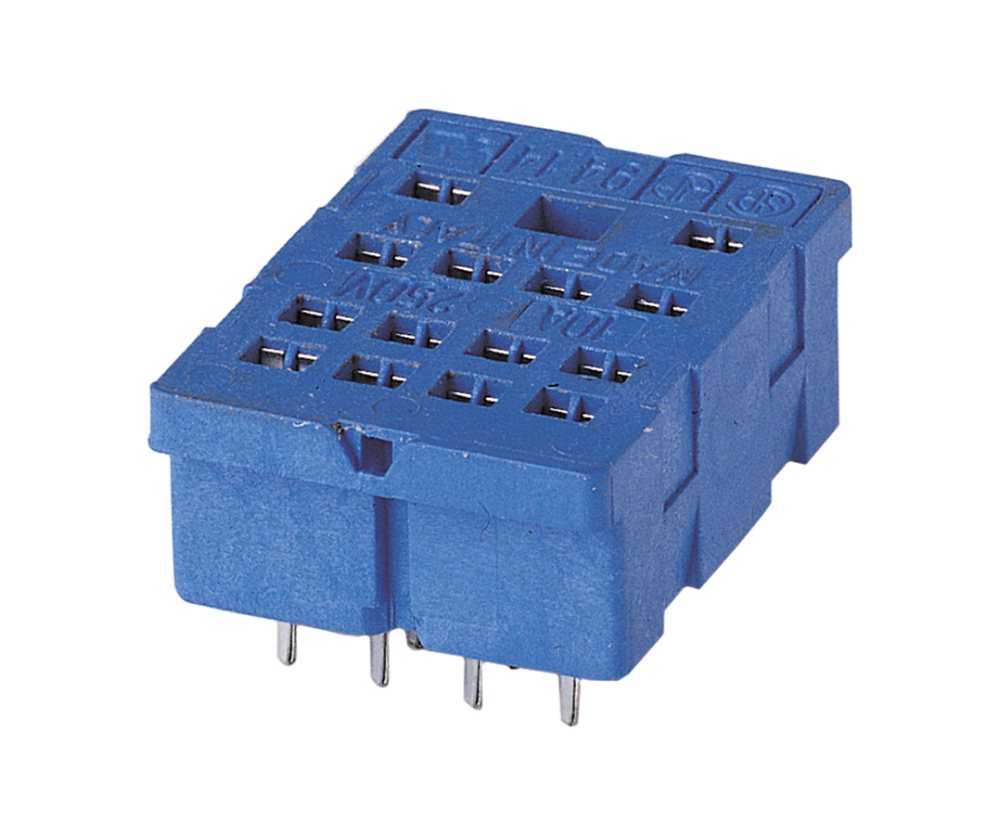

Relaisfassung Print 9414 zu Finder Serie 5532/5534 mit 4xUM passend für die meisten Standard Steckrelais mit 4xUM Kontakten und Spule z.B. Finder Serie F5532 + F5534 Raster 4,4 mm  Printfassung zum Einbau in gedruckte Schaltung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: blau Abm.: L:29,5mm B:21,5mm H:11,5mm
