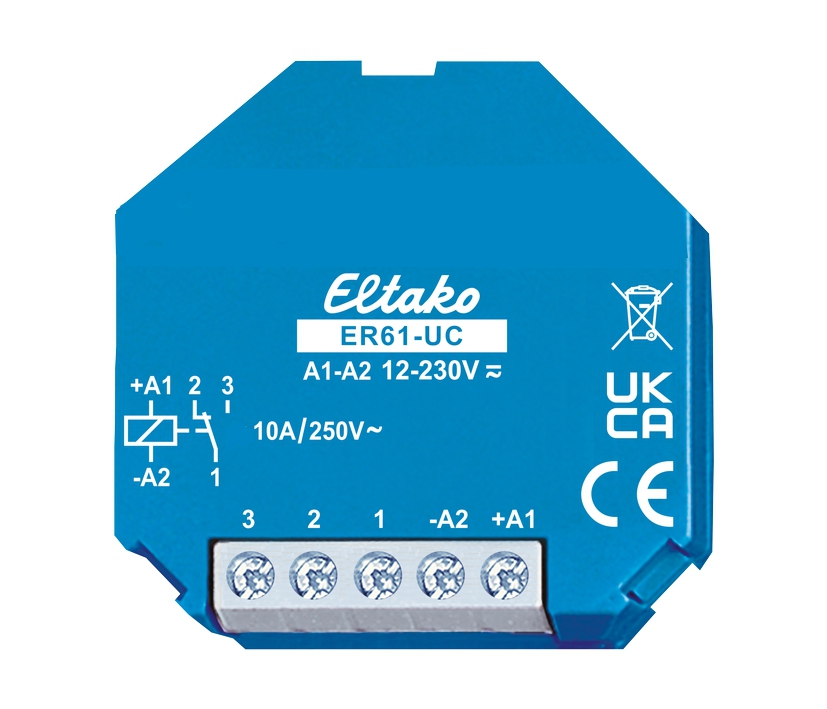

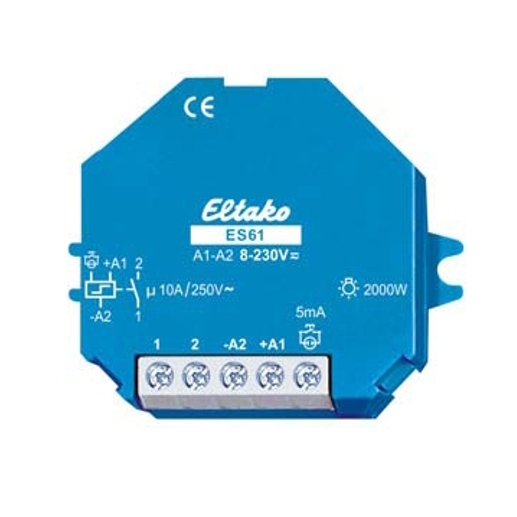

Stromstossrelais bzw. Stromstoßrelais bzw. Treppenhausrelais für die Montage z.B. in Hohlwanddose oder Schalterdose bzw. Unterverteiler usw.  Kontaktschaltung mittels klassischem internen potenzialfreiem Relais  Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais 1 Schliesser-Kontakt   potenzialfrei 10A bis 2000W  Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2  oder 230V mit bis zu 5 mA Glimmlampenstrom am Steuereingang (L)/-A2(N) Technische Daten:     Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.    Typischer Einsatz: Beleuchtung etc. ..... Versorgungsspannung: 230VAC primär  Ansteuerung Spule: 230V 50Hz oder auch 8...230 V AC/DC ( somit 12V oder 24V oder 220V geeignet )  Kontakt = 1 Schließer (1xEIN) 10A  1x Schließer Kontakt  Belastbarkeit bis max. 10A/250VAC max. 2000W  Schraubkontakte   Für Einbaumontage z.B. in Schalterdose Abm.: 45mm lang, 55mm breit, 18mm tief  Gewicht: 0,43kg

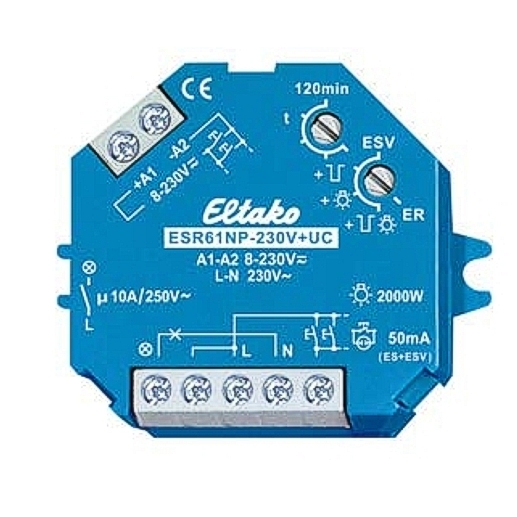

Stromstossrelais bzw. Stromstoßrelais bzw. Treppenhausrelais für die Montage z.B. in Hohlwanddose oder Schalterdose bzw. Unterverteiler usw.  Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen  insbesondere verlängert dies die Lebensdauer von Energiesparlampen  Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar  1 Schliesser-Kontakt nicht potenzialfrei 10A bis 2000W  Technische Daten:     Versorgungsspannung: 230VAC primär Stand-by-Verlust nur 0,7 Watt  Ansteuerung Spule: 230V 50Hz oder auch 8...230 V AC/DC  Kontakt = 1 Schließer (1xEIN) 10A  Schließer nicht potenzialfrei 10A/250V AC Kontakt Belastbarkeit bis max. 10A/250VAC max. 2000W  Zeiteinstellung bis 120 Minuten in der Funktion ESV 2 Regler für      A) ER = Rückfallverzögerung 1...120min B) ESV = ESV Funktion die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES  Schraubkontakte  Für Einbaumontage z.B. in Schalterdosen usw.  Abm.: 45mm lang, 55mm breit, 18mm tief    Gewicht: 43g

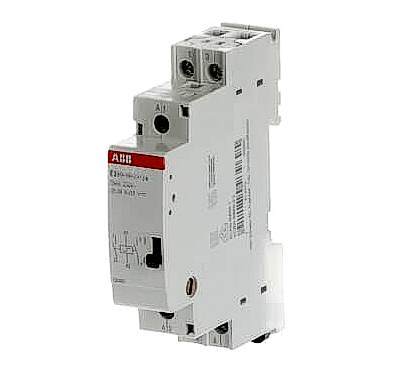

12-24V ACDC Stromstossrelais mit 2x Schließerkontakt für die Hutschienen Montage  Stromstossrelais für die Hutschienen Montage und 2x Schliesserkontakt je 16A. Stromstoßschalter sind elektromagnetisch betätigte Geräte mit denen eine einfache, energiesparende und sichere Beleuchtungssteuerung realisiert werden kann.  In der Regel wird eine Ansteuerung von Stromstoßschaltern über Impulstaster dort eingesetzt, wo das Licht von mindestens drei oder mehr verschiedenen Orten aus bedient werden soll. Ideal auch für den Schaltschrankbau über 22mm Einbautaster zum Verbraucher Ein-Aus zu schalten.    Bistabiler Stromstoßschalter geeignet für 12-24VDC oder 12V-24VAC  Elektronisch für die zentrale Steuerung von Verbrauchern aller Art ( Ein-Aus )  Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung, Schaltschrankbau etc. ..... Ansteuerung Spule: 12-24V DC/AC ( Range 12-24V AC 50Hz or DC ) Steuerspannungsversorgung kann mit AC oder DC erfolgen Steuerleistungsbedarf 0,64Watt Anzugsströme max bei 24VAC = 0,434A Kontakt = 2x Schließerkontakte ( 2x NO ) Kontakt Belastbarkeit je Kontakt bis max. 16A/250VAC max. 3000W Maximale Lampenlast:fluoreszierend (parallelkompensiert) 3000W   fluoreszierend (parallelkompensiert) Incandescent, 3000V·A   fluoreszierend (parallelkompensiert) Fluorescent, 2500V·A   fluoreszierend (parallelkompensiert) FluDuoCir, 2500 A Handbetätigung bzw. Schaltstellungsanzeige Einschaltdauer 100% (Zeitfunktion Nein) Anschlussklemmen massiv von 1 x 1qmm bis 1 x 10qmm oder 2 x 2,5 mm2      flexibel von 1 x 0,75qmm bis 1 x 6qmm (Cu) mit Aderendhülse oder Stiftkabelschuh Normen: IEC/EN 60669-1 / IEC/EN 60669-2-2 Schraubkontakte A1 - A2 = Steuerkontakte Spule 1 - 2 = Schaltkontakt (Schliesser) 3 - 4 = Schaltkontakt (Schliesser) Abm.: B:18mm H:85mm T: 62mm ( 1TE

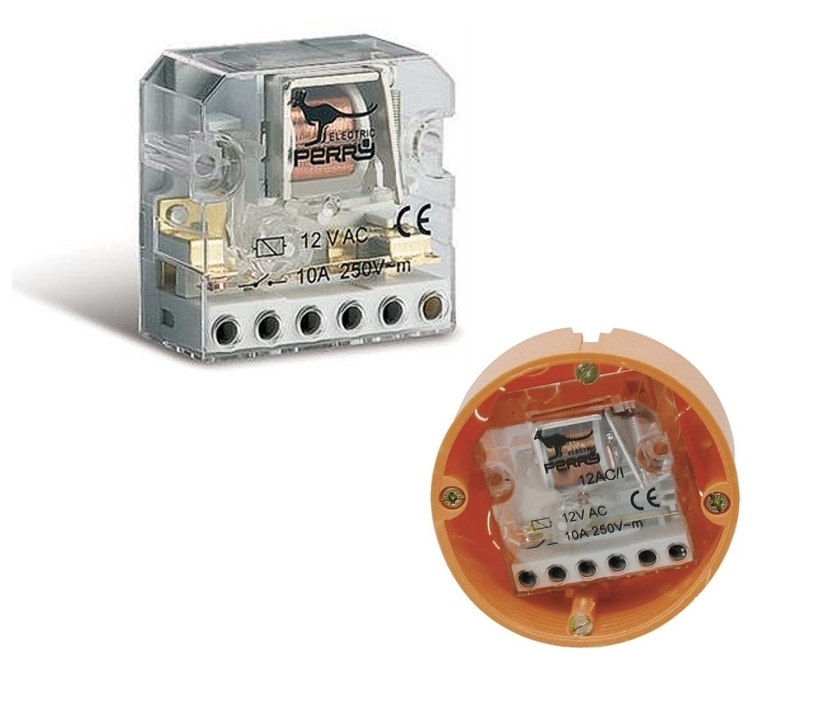

12V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 12V AC 50Hz   ( 8-16V AC )  Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

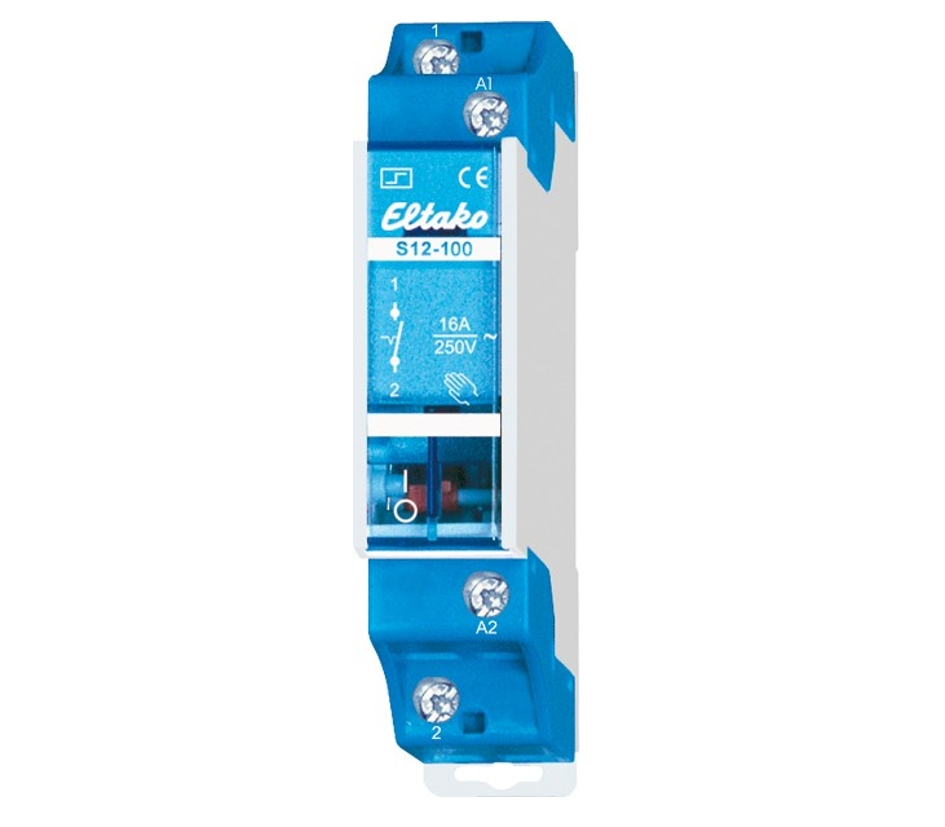

12VAC Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 12VAC 50Hz Wechselstrom ( Range 8-16V AC )  Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

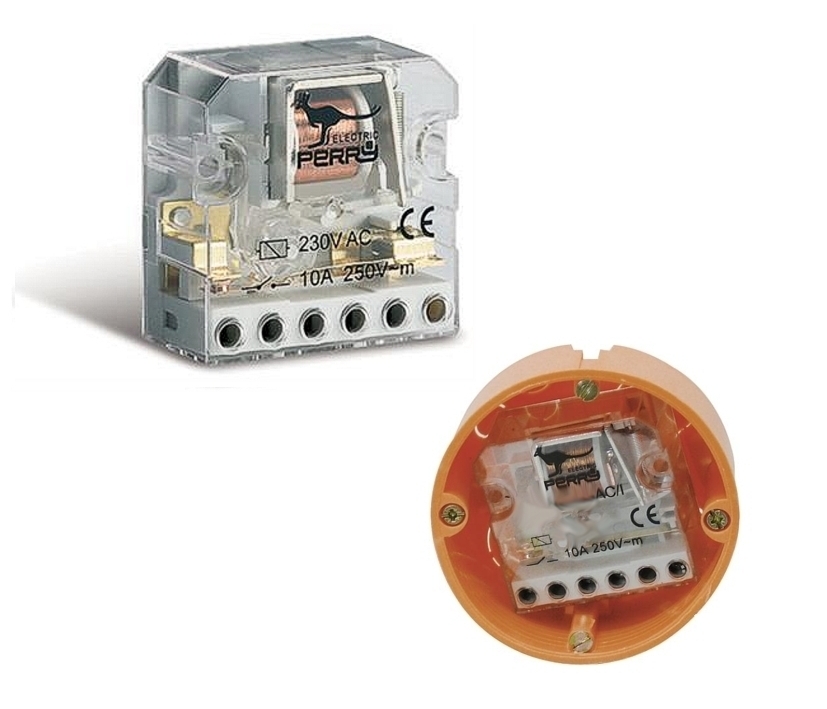

220V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 230V 50Hz Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

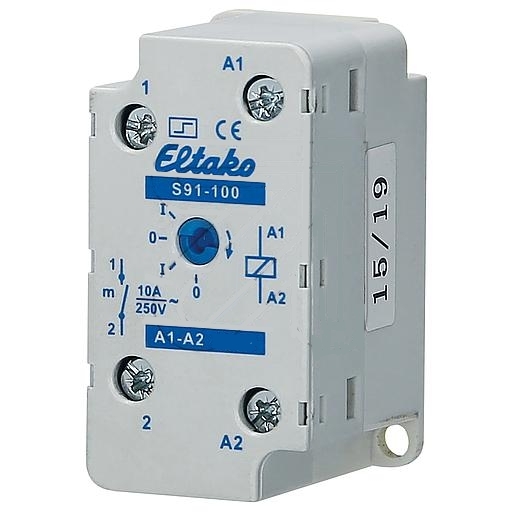

220V Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Schließer Kontakt Belastbarkeit bis max. 10A/250VAC max. 2300W Für Einbau in Verteilerdode bzw. Schalterdosen oder auch AP-Montage geeignet Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 50mm x 26mm breit, 32mm tief

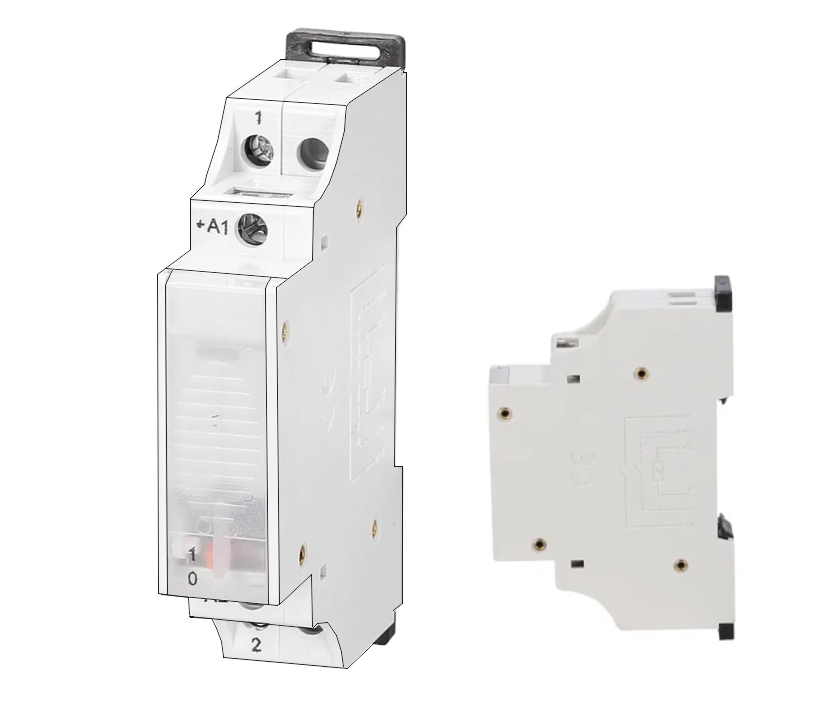

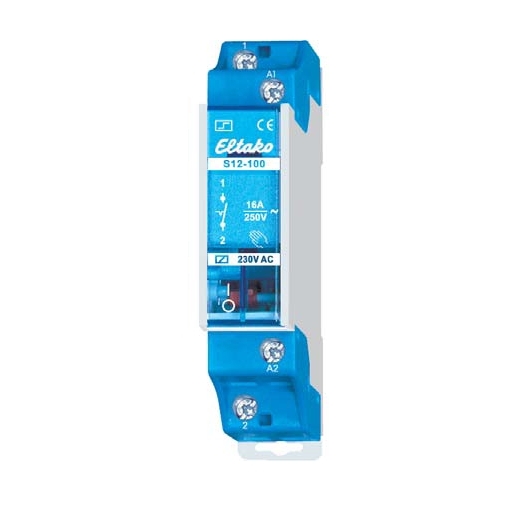

Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 24VAC 50Hz Wechselstrom Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm
