IP65 Wippschalter RUND 25mm mit grüner 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  Range 5-18V) Grün  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung  Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

IP65 Wippschalter RUND 25mm Ein-Aus mit roter 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  5-18V ) Rot  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

IP65 Wippschalter RUND 25mm Ein-Aus mit grüner 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V) Glimmlampe   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

Wippschalter RUND 25mm Ein-Aus mit roter 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V)   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

Schnurschalter 2-polig bis 2A 250V Schwarz Schwarzes Aussengehäuse mit internem 2poliger Ein-Aus Wippenschalter (4x Schraubkontakte) Belastbarkeit: 2A (5A) bis 250Vac Schalter Schnurschalter 2A 250V 2pol Schwarz Ein-Ausschalter für doppelt isoliertes Flachkabel 2 x 0,75qmm zwangsläufige Zugentlastung Kabeleinlass: 6,3mm  Gehäuse geschraubt mit Schraubanschlüssen Abmessungen: 72 x 27 x 16mm Wippenprägung: O Gehäuse/Wippe: Schwarz / Schwarz

Runder Schalter Blauer Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Blau Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

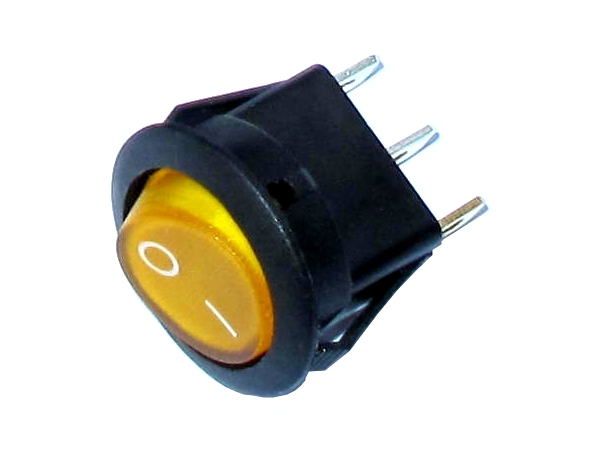

Runder Schalter Gelb Orange Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Gelb / Orange  Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Wippschalter runde Bauform Ein-Aus 4-Kontakte ( 2-polig )  Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Grüne Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 2-poliger Schalter mit 4-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Grüne Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 2-polig ( 4x Kontakte für 4,8mm Steckschuhe ) Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker Zusatzinfo: erhältlich in 2 Farben  Bst Nr : 95-834-00430 = Grüne Wippe  Bst Nr : 95-834-00440 = Rote Wippe

Runder Schalter Grüner Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Grün Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Wippschalter runde Bauform Ein-Aus 3-Kontakte ( 1-polig )  Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Rote Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 1-poliger Schalter mit 3-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Rote Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 1-polig ( 3x Kontakte für 4,8mm Steckschuhe ) N-Leiter für Glimmlampe = Messingfarben ( Kontakt Nr 3 siehe auch Zeichnung weitere Bilder )  Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker

Wippschalter runde Bauform Ein-Aus 4-Kontakte ( 2-polig )  Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Rote Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 2-poliger Schalter mit 4-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Rote Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 2-polig ( 4x Kontakte für 4,8mm Steckschuhe ) Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker Zusatzinfo: erhältlich in 2 Farben  Bst Nr : 95-834-00430 = Grüne Wippe  Bst Nr : 95-834-00440 = Rote Wippe

Runder Schalter Roter Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Rot Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Einbau Wippenschalter mit rundem Spezialknopf. Eckige Frontbauform Befestigungsgewinde bzw. Einbaudurchmesser 22mm (rund) Befestigung mittels Kunststoff-Sechskantmutter  Gewindelänge: ca. 20mm / Mutterstärke: ca. 4mm Belastbarkeit: 250Vac 6A 1-polig (2 Kontakte) Schraubkontakte Gehäuse Weiss - Blende Weiss Aufdruck : ohne

Schalter Wippschalter RUND 23mm Netzschalter Runde Bauform  Durchmesser: 23mm ( Bohrung: 20,2mm ) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250V AC bis 6A Kontakt 1-polig Ein-Aus ( 2 Steckkontakte ) Gehäuse Schwarz aus Nylon 66 nach UL94-V2 Abmessungen siehe Zeichnung weitere Bilder

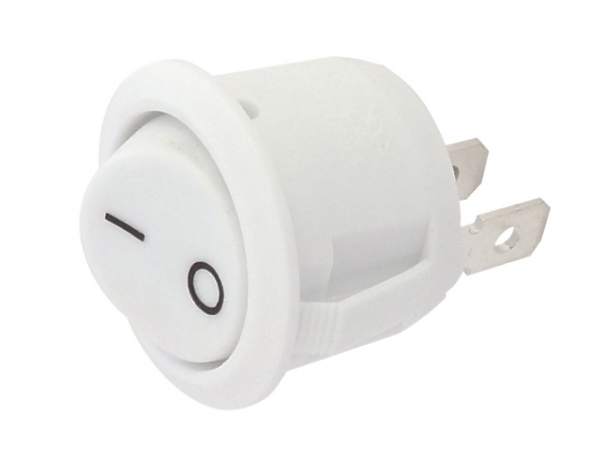

Wippschalter Weiss Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 10A (4A) Kontakt: Schliesser 1-polig (2 Kontakte) Gehäuse Weiss aus Nylon 66 nach UL94-V2
