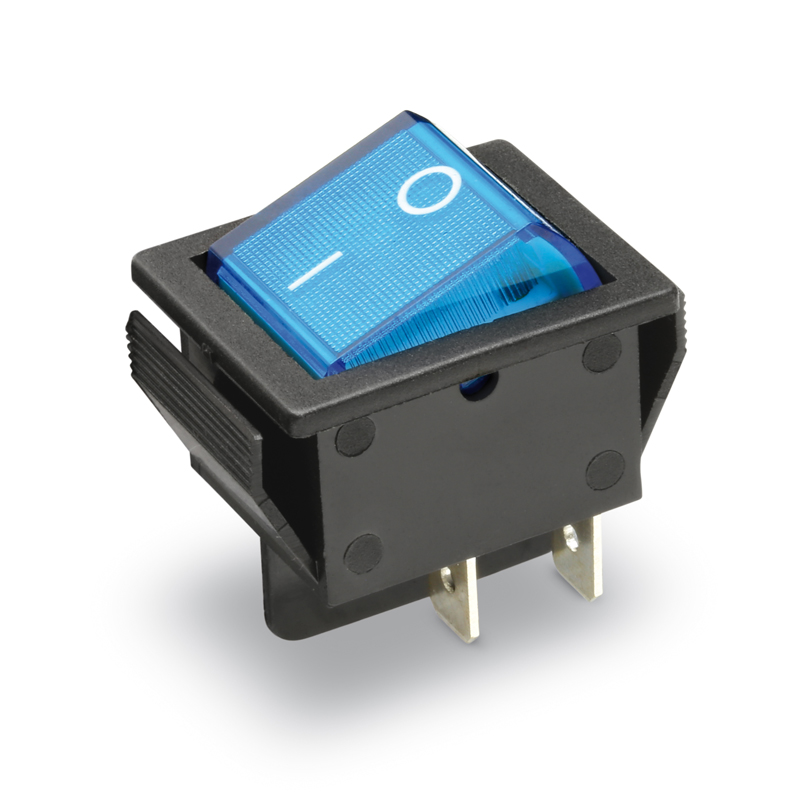

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz  Wippe Blau mit Beleuchtung und Beschriftung O / I ( Aufdruck auf blauer Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250V AC bis 15A Abmessung Front : 25 x 31mm  Frontplattenauschnitt: 21,4 x 29,5mm  Bautiefe: 26mm  Material: Thermoplast Schwarz  4 Steckkontakte für 6,3mm Flachsteckhülsen  Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ):   Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet  Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet  Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet  Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz  Wippe Gelb / Orange mit Beleuchtung und Beschriftung O / I ( Aufdruck auf gelber Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250V AC bis 15A Abmessung Front : 25 x 31mm  Frontplattenauschnitt: 21,4 x 29,5mm  Bautiefe: 26mm  Material: Thermoplast Schwarz  4 Steckkontakte für 6,3mm Flachsteckhülsen  Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ):    Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet  Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet  Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet  Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

Schalter Wippschalter 25x32mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz  Wippe Rot mit Beleuchtung und Beschriftung O / I ( Aufdruck auf grüner Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250Vac 15A bzw. 125Vac (20A)  Breite Ausführung  Abmessung Front : 25 x 31mm  Frontplattenauschnitt: 21,4 x 29,5mm  Bautiefe: 26mm  Material: Thermoplast Schwarz  4 Steckkontakte für 6,3mm Flachsteckhülsen  Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ):   Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet  Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet  Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet  Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

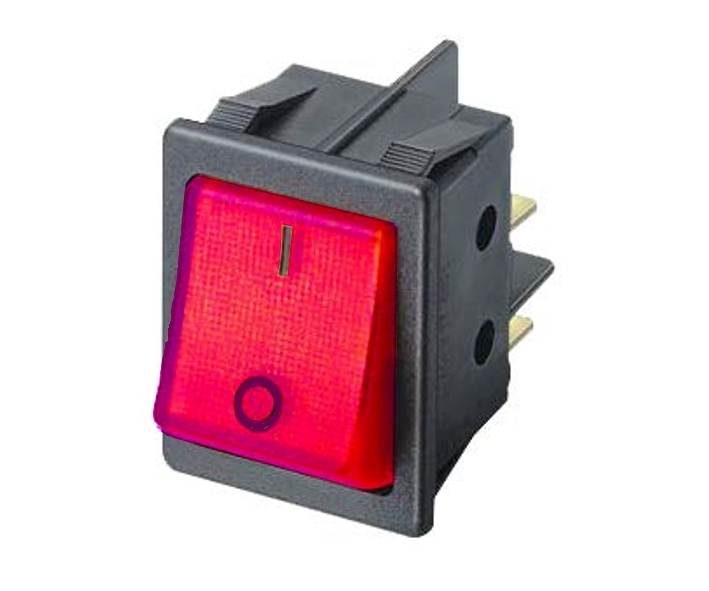

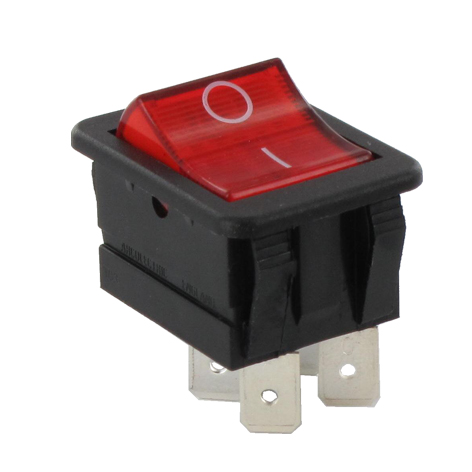

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz  Wippe Rot mit Beleuchtung und Beschriftung O / I ( Aufdruck auf roter Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250Vac 15A bzw. 125Vac (20A)  Breite Ausführung  Abmessung Front : 25 x 31mm  Frontplattenauschnitt: 21,4 x 29,5mm  Bautiefe: 26mm  Material: Thermoplast Schwarz  4 Steckkontakte für 6,3mm Flachsteckhülsen Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ):  Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet  Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet  Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet  Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

Schalter Wippschalter 25x32mm EIN-AUS bis 20A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Rot Einbau Wippschalter Serie SX82 in Snap IN Technik mit integrierter 230VAC Beleuchtung und Beschriftung O / I ( Aufdruck auf Wippe ) Material: Thermoplast Schwarz / 4 Steckkontakte für 6,3mm Flachsteckhülsen üblichst 6,3x0,8mm 2-polige Ausführung = 2polig ( L+N Schalter ) Belastbarkeit: 250Vac max 20A Abmessungen siehe auch Zeichnung weitere Bilder Frontseite Basisrahmen 25x32mm Frontplattenauschnitt: 22x30mm (+/-0,2mm ) Für Wandstärke bzw. Frontplatten 0,7...3,5mm Gesamtabmessungen = 32mm x 25mm T:29mm mit Kontakten Wipenhöhe ca. 9mm / Bund ca. 2,0mm Weitere technische Daten: Betriebsspannung max.: 250VAC ( Range 125/250V  typisch 220-240VAC )  Schaltstrom, max.: 20A Schaltstrom bei induktiver Last, max.: 16A Umgebungstemperatur, max.: 125°C Kontaktöffnungsweite, min.: 3mm Entflammbarkeit: UL94V2 Weitere 3/4 HP - 125/250VAC / T105°C / UL1054 + Reach+RoHs bestätigt Typischer Einsatz Kaffeemaschinen, Kühlschränke, Bügeldampferzeuger, medizinische Geräte, Staubsauger, Steckdosenleisten usw.

Schalter Wippschalter mit 2 Wechslerkontakten = 2xUM Einbauwippschalter in Snap IN Technik Wippschalter mit 2xUM = 2x Wechslerkontakten ohne Beleuchtung Belastbarkeit: 250Vac 16(4)A Breite Ausführung Abmessungen Front: 25 x 33,5mm Frontplatten-Auschnitt: 22 x 30mm Material: Thermoplast Schwarz 6x Steckkontakte für 6,3mm Flachsteckhülsen Siehe Zeichnung Bild 2

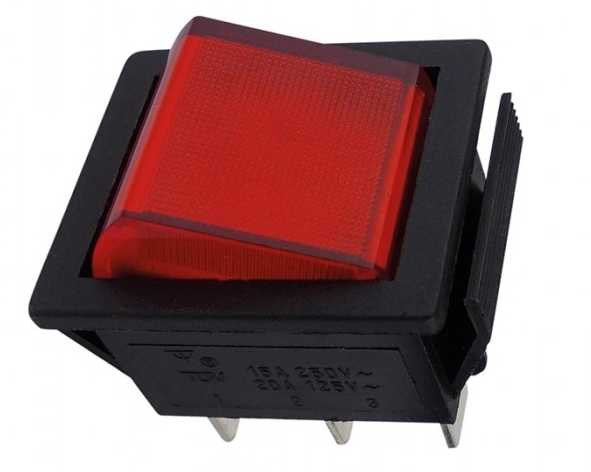

Schalter Wippschalter 25x31mm 2x Wechsler bis 15A 250V ohne Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik ohne Beleuchtung Wippschalter mit 2x UM = 2Wechslerkontakten = 6polig  Gehäuse schwarz  Wippe rot 2-polige Ausführung (2-fach Wechslerkontakt = 2xUM mit 6 Kontakten) Belastbarkeit: 250Vac 15A bzw. 125Vac (20A)  Breite Ausführung  Abmessungen Kopfplatte 25,5 x 31mm  Frontplattenauschnitt: ( genauer besser 21,4x29mm ) Standardmaß 22x30mm  Bautiefe: 27mm  Material: Thermoplast Schwarz  6 Steckkontakte für 6,3mm Flachsteckhülsen

Wippschalter mit Mittelstellung Ein-Aus-Ein mit 2xWechsler = 2xUM 2-fach Wechslerkontakt = 2xUM mit 6 Kontakten Wippschalter mit Mittelstellung  Schaltleistung: 250VAC 15A  Steckanschluß 6,3mm  Farbe: schwarz mit roter Wippe  Beleuchtung: Nein  Abmessungen Frontkorpus  25,5 x 32mm Frontplatten-Auschnitt: ideal 21,4 x 29mm oder Standard 22x30mm Bautiefe: 27mm  Material: Thermoplast Schwarz

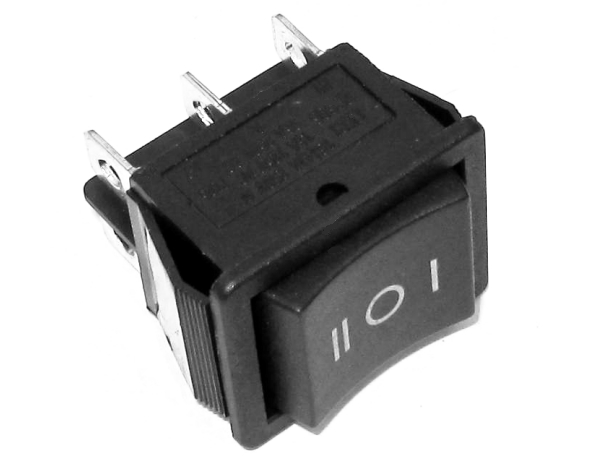

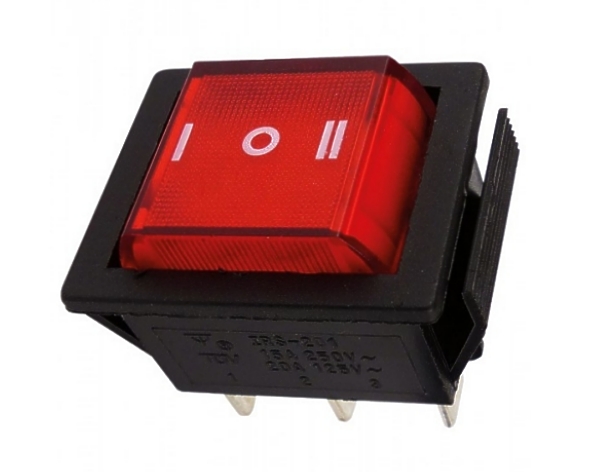

NETZSCHALTER mit Mittelstellung Wippschalter 2x Wechsler Wippschalter mit Mittelstellung und 2xUM = 2xWechslerkontakten 6polig Schalter kein Taster ! Symbolik  I - O - II 2 x Wechslerkontakt Steckkontakte 6x 6,3mm Flachstecker Belastbarkeit: 250V 16A ( 4A ) Aussenabmessungen: 30,3 x 25,3mm Auschnitt für Frontplatte: 29,1 x 22,1mm Siehe auch weitere Bilder Zeichnung

WIPPSCHALTER - NETZSCHALTER 2xEin/Aus = 2-polig = 4 Kontakte  Belastbarkeit: 250V 16A  Aussenabm.: 31,5 x 25mm  Ausschnittabm.: 22,2 x 30,1mm

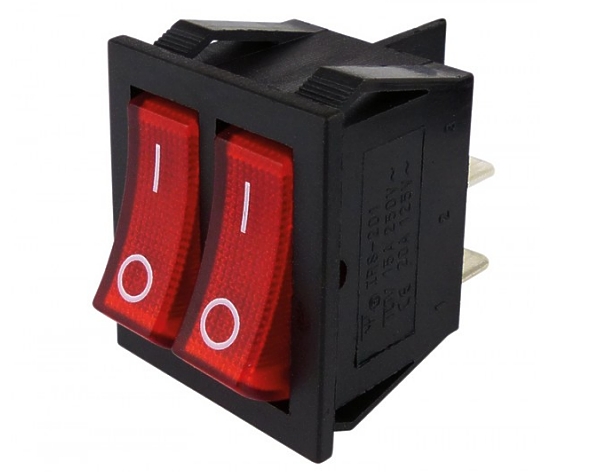

Doppel Wippschalter Rot Einbau Wippschalter in Snap IN Technik ohne Beleuchtung Gehäuse schwarz, Wippe rot mit Aufdruck I-O Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Belastbarkeit: 250Vac 15A / 125Vac 20A Abm.: Front 25,5 x 30,5mm Frontplattenauschnitt: 21,7 x 27,5mm Gesamtabmessungen (L:32mm B25,5mm T:37mm mit Kontakten)

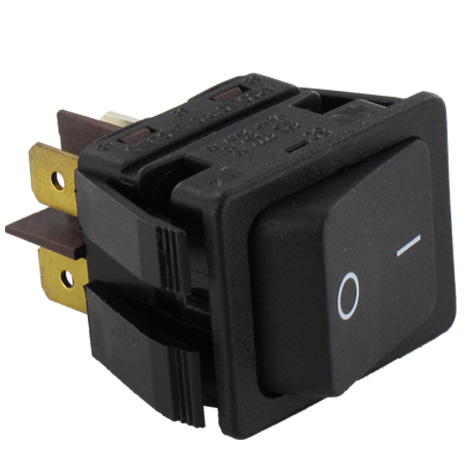

Netzschalter Wippschalter Einbauwippschalter in Snap IN Technik ohne Beleuchtung Belastbarkeit: 250Vac 16A (4)A Breite Ausführung Abmessungen Front: 25 x 33,5mm Frontplattenauschnitt: 22 x 30mm Material: Thermoplast Schwarz 4x Steckkontakte für 6,3mm Flachsteckhülsen Siehe Zeichnung Bild 2

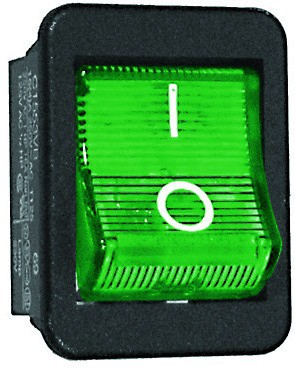

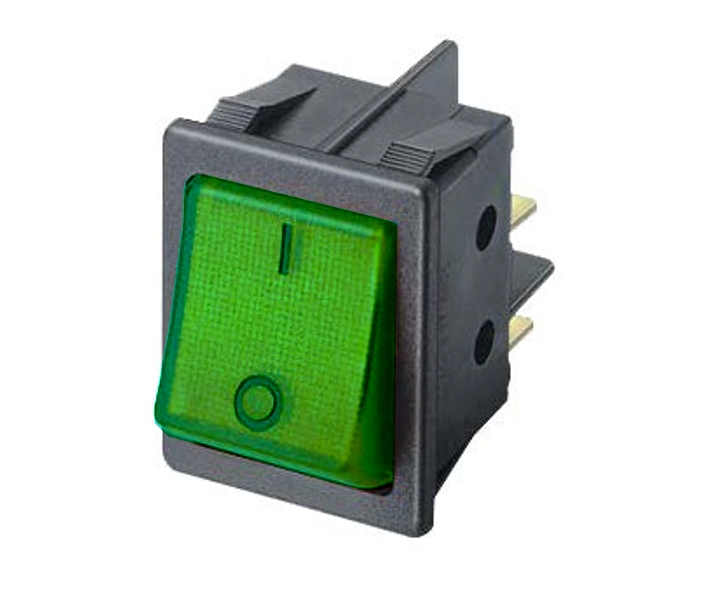

Netzschalter grün beleuchtet Einbau Wippschalter in Snap IN Technik ohne Beleuchtung  Material: Thermoplast Schwarz  2-polig 4 Steckkontakte für 6,3mm Flachsteckhülsen  Belastbarkeit bis 250Vac (4A) 16A  Abmessungen Front 25 x 33,5mm  Frontplattenauschnitt: 21,4 x 29,5mm

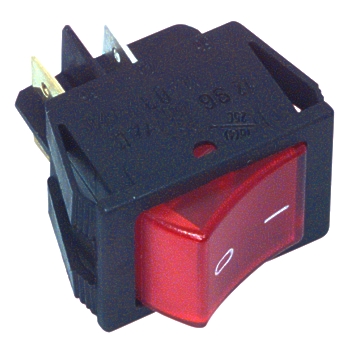

Netzschalter Rot Einbauwippschalter in Snap IN Technik mit roter 230V Beleuchtung Belastbarkeit: 250Vac 16A (6) / 125Vac 20A  Breite Ausführung Abm.: 25 x 32mm Frontplattenauschnitt: 21,4 x 29,2mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen

Netzschalter Wippschalter 25x33mm in Snap IN Technik mit roter 230V Beleuchtung Belastbarkeit: bis 250Vac 16A   Übliche Ausführung Kontakte 2polig EIN-AUS ( 4-Kontakte )  Abmessungen: 25 x 33mm  ( siehe auch weitere Bilder Zeichnung ) Frontplattenauschnitt: 22 x 29,5...30,0mm Material: Thermoplast Farbe Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen

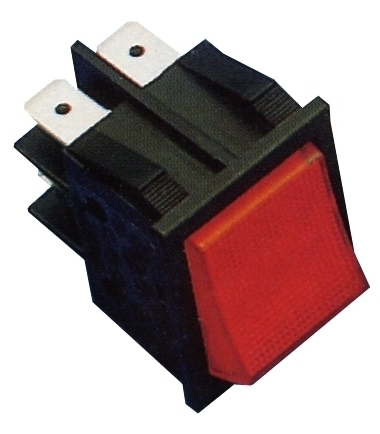

Netzschalter Roter Wippschalter 25x32mm in Snap IN Technik ohne Beleuchtung  Material: Thermoplast Schwarz  4 Steckkontakte für 6,3mm Flachsteckhülsen  Belastbarkeit: 250Vac 16A  Abm.: Front 25 x 32mm  Frontplattenausschnitt: 21,5 x 29,5mm  Gesamtabmessungen (L:32mm B25mm T:29mm mit Kontakten)

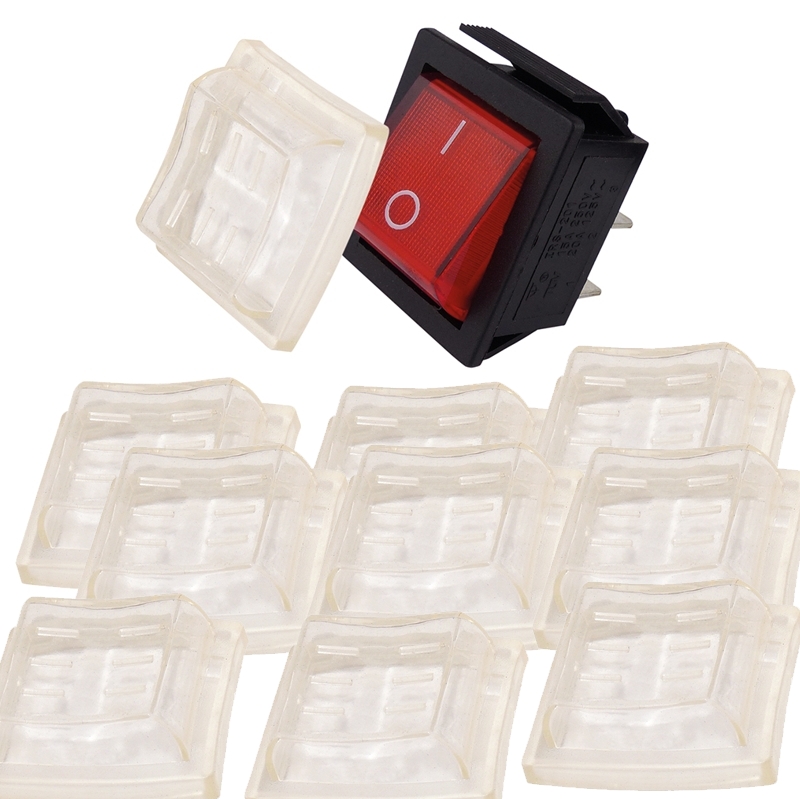

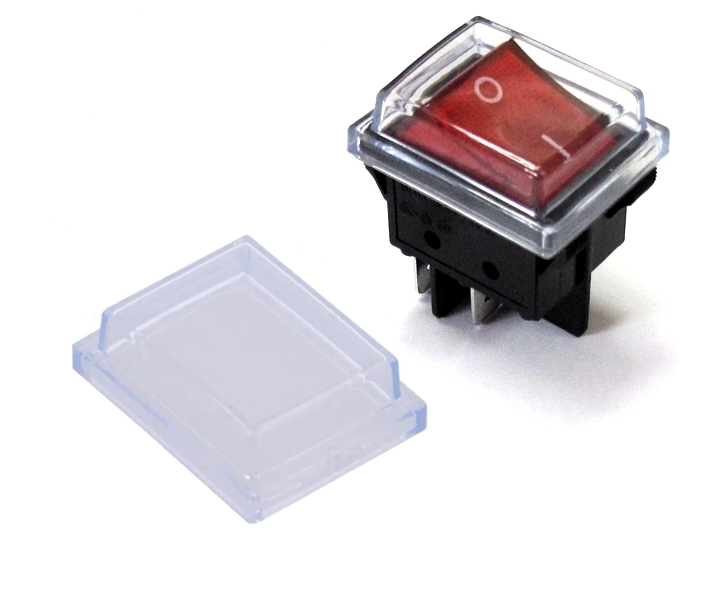

Feuchteschutzkappe hochflexible transparente PVC-Schutzkappe  IP65 Schutzkappe für Wippschalter Netzschalter mit 25x32mm oder 25x33mm Aussenabmessung Dient als Feuchte-, Staub- und Spritzschutz der Betätigungsseite. Klarsicht Softplastikkappe für viele Arten von div. Wippenschaltern mit selben Abmessungen.  Schutzkappe: 36x28mm Höhe ca.: 10,6mm Wulst: 0,6mm Befestigung: überziehen bzw. nur aufsetzten auf Wippschalter mit Außenabm 25x32, 25x33mm das sind die üblichen Einbauabmessungen 29,5x22 oder 30x22mm Schutzkappe IP65 transparent Temperaturbereich -20.+55 °C Weitere Details und Zeichnung siehe auch weitere Bilder !  Zusatzinformation / Tipp :  Wir führen auch Wippschalter mit den selben Einbau-Abmessungen der Wippschalterserie 25x33mm wo jedoch die Feuchteschutzkappe fest am Wippschalter aufgebaut sind, also die Kappe somit nicht abnehmbar sind: Siehe auch unter Register " Ähnliche Artikel " oder Bst Nr unter Suche eingeben. Die Alternativen sind somit folgende Bestell Nr :  Bst Nr 95-834-00800 = IP65 16A Wippschalter 30x37mm ROT beleuchtet Netzschalter = Einbau 29,5x22mm Bst Nr 95-834-00810 = IP65 16A Wippschalter 30x37mm GRÜN beleuchtet Netzschalter = Einbau 29,5x22mm

Feuchteschutzkappe hochflexible transparente PVC-Schutzkappe  IP65 Schutzkappe Abdeckung für Wippschalter Netzschalter mit 25x32mm oder 25x33mm Aussenabmessung Dient als Feuchte-, Staub- und Spritzschutz der Betätigungsseite. Klarsicht Softplastikkappe für viele Arten von div. Wippenschaltern mit selben Abmessungen.  Schutzkappe: 36x28x14mm Aussenabmessung Schutzkappe: PVC Abdeckung transparent für Wippschalter. Schutz vor Wasser, Staub und Sand. Schutzkappe Aussenabmessungen: (LxBxH): ca. 36 x 29 x 14mm Gesamthöhe ca.: 14,0mm + Wulst unten alleine ca.: 4,7mm Befestigung: überziehen bzw. nur aufsetzten auf alle  Wippschalter mit Außenabm 25x32mm oder 25x33mm das sind die üblichen Einbauabmessungen 29,5x22 oder 30x22mm Schutzkappe IP 65 transparent Befestigung: überziehen bzw. nur aufsetzten auf Schutzkappe IP65 transparent Temperaturbereich -20.+55 °C   Lieferung ohne Wippschalter ... die dient nur der besser Darstellung ! Typische Anwendung siehe auch weitere Bilder !  Lieferumfang =  10er Pack = 10-Stück im Polybeutel

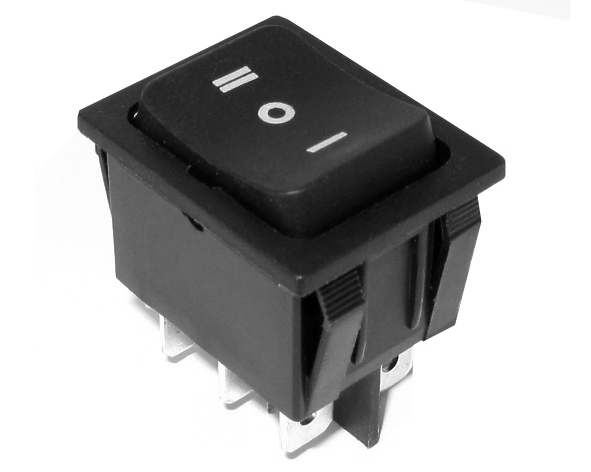

Einbau Taster Wipptaster in Snap IN Technik mit beidseitig Tasterkontakten  Tasterfunktion Ein-Aus-Ein ( 2-polig mit 6 Kontakten ) Mit 2x Wechslerkontakten = 2xUM = 6polig  Taster ohne Beleuchtung In Ruhestellung auf Aus Tastfunktion " I < 0 > II " Beidseitig tastend Mittelstellung Aus (Ruhe) Ideal für Steuerungen aller Art Belastbarkeit bis 250VAC 15A Abmessungen: 25 x 32mm Frontplattenauschnitt: 22 x 30mm Weitere Abmessungen siehe Zeichnung Material: Thermoplast Schwarz  6 Steckkontakte für 6,3mm Flachsteckhülsen   Ähnliche Schalter mit beidseititiger Tastfunktion:  Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM )  Nr 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM ) Nr 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM ) Nr 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM )  Nr 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

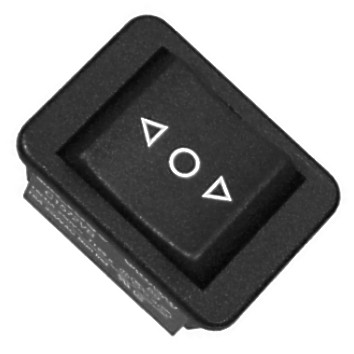

Einbau Taster Wipptaster 2-Wechslerkontakte in Snap IN Technik mit beidseitig Tasterkontakten   Tasterfunktion Ein-Aus-Ein rückseite 6-Kontakte = 2-poliger Wechslerkontakt = 2xUM) Taster ohne Beleuchtung In Ruhestellung auf Aus Tastfunktion " < 0 > "    Beidseitig tastend Funktion: Nach dem drücken in eine Richtung, springt der Taster in den Ausgangszustand zurück  Mittelstellung Aus (Ruhe) Ideal für Motorsteuerungen aller Art egal ob Rolo, Treppe im Caravan, Fensterheber, Jalusietaster, Umkehrschalter usw.  Belastbarkeit bis 250VAC 16A ( 4A ) Abmessungen: 25 x 33mm Ecken gerundet  Frontplattenauschnitt: 22 x 30mm Weitere Abmessungen siehe Zeichnung Material: Thermoplast Schwarz  6x Steckkontakte für 6,3mm Flachsteckhülsen  Zusatzinfo hierzu passend Schutzkappe dazu ist auch erhältlich. Ideal für den Einsatz im Außenbereich, Feuchtebereich dass ist die Bst Nr 95-834-01020 Weitere Zusatzinfo: Folgende Taster mit der selben Funktion ( beidseitig tastend ) sind wie folgt erhältlich :  Bst Nr 95-834-00700 = Wippschalter 25x32 Taster beidseitig tastend 250V 16A mit Pfeilsymbolen " < 0 > " Bst Nr 95-834-00705 = Wippschalter 25x32 Taster beidseitig tastend 250V 16A mit Symbolen " I - 0 - II " Bst Nr 95-839-00090 = Kippschalter Serie-500 Taster 2-fach Tasten-Aus-Tasten 2xUM  Bst Nr 42-708-00550 = Jalousie Taster VIKO Schaltereinsatz mit Flächenwippe mit Pfeilen ( Steckdosen - Schalterformat )  Bst Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM )  Bst Nr 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM ) Bst Nr 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM )
