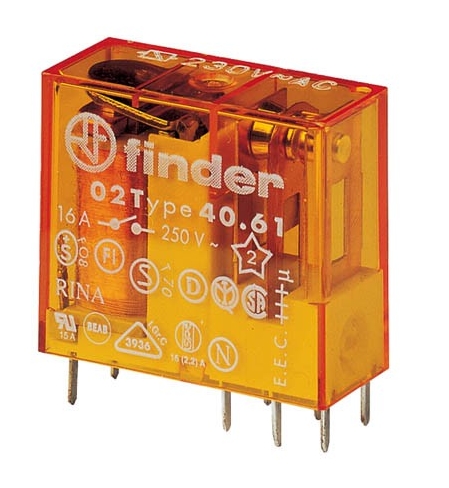

230V Relais AC Spule 1xUM 1xWechsler 16A 250V Silberkontakte 4061-Serie
9,90 €*
% 13,95 €* (29.03% gespart)Sofort verfügbar, Lieferzeit: 5 Tage
Artikelnummer: 47-826-00250
Produktinformationen "230V Relais AC Spule 1xUM 1xWechsler 16A 250V Silberkontakte 4061-Serie"
230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar
- 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM
- Spule: 230V (AC) Spule: 27 Kohm 8,5mA

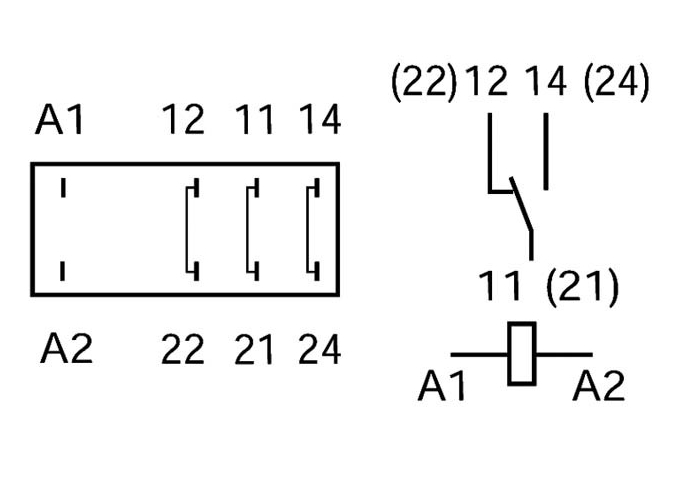

- Kontakt: 1x UM = 1x Wechslerkontakt
- Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA
- Kontaktmaterial: AgCdO = Silber-Cadmium
- Spannungsfestigkeit offene Kontakte 1000VAC
- Temperatureinsatzbereich: -40...+85°C
- nicht Waschdicht

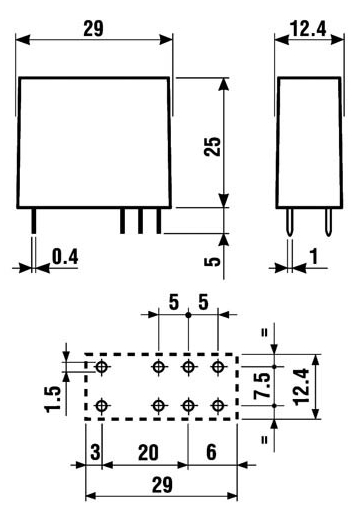

- Abmessungen: B:29mm H:25mm T:12,3mm
Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register)
Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )
Anmelden
Zubehör

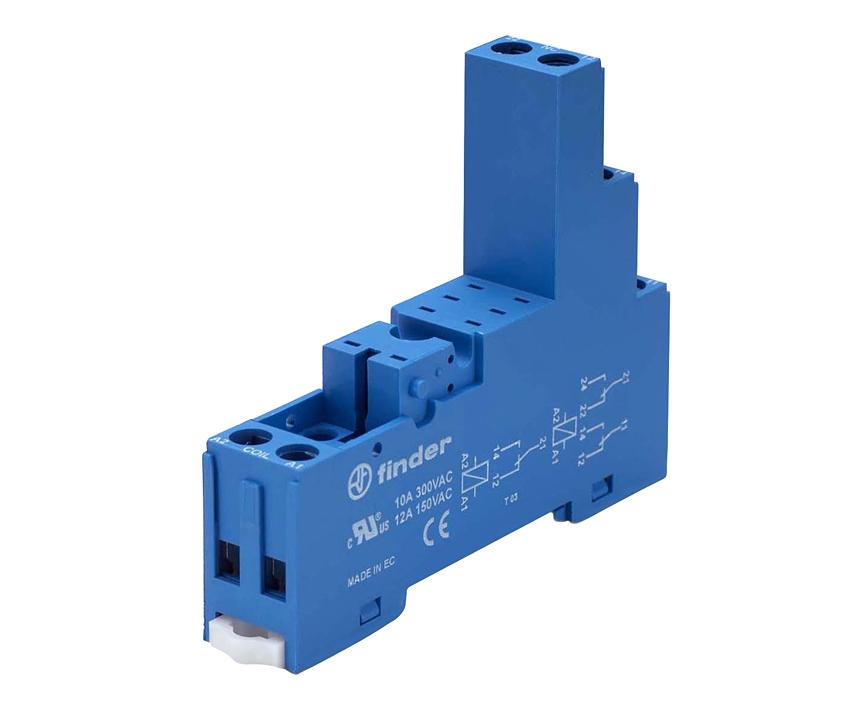

Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten. Hutschienen-Relaisfassung für übliche Finderrelais der Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte. Abmessungen L: 81,9mm / B:15,5mm / H:64,8mm ( siehe Zeichnung ) Farbe: Blau / Schutzart IP20 Umgebungstemperatur -40...+70°C Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71 Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel 95.08 Kammbrücke zum Verbinden der A1 oder A2 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B. 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC) 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC) 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC) 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC) 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC) 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC ) 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC ) 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC ) Zeitmodule gibt es zu dieser Fassung nicht Passende Relais und Zubehör hierzu finden Sie unter der Rubrik Zubehör
Ab 5,99 €*

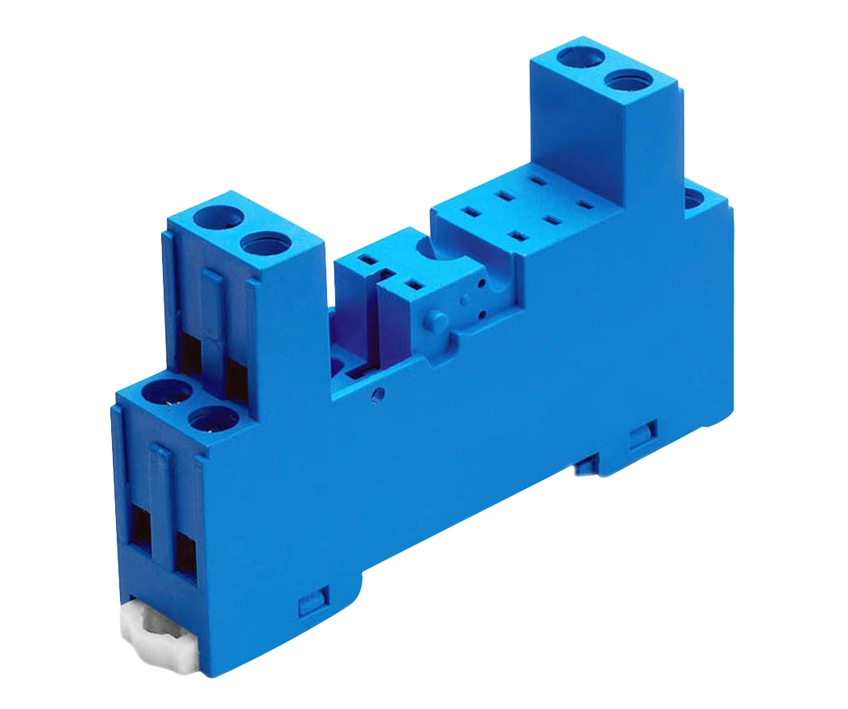

Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten. Hutschienen-Relaisfassung für übliche Finderrelais der Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte. Abmessungen Länge 81,9mm / B:15,5mm / H:47mm ( siehe Zeichnung ) Farbe: Blau / Schutzart IP20 Umgebungstemperatur -40...+70°C Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71 Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel 95.08 Kammbrücke zum Verbinden der A1 oder A2 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B. 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) ohne LED 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC) 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC) 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC) 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC) 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC) 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC ) 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC ) 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC ) Zeitmodule gibt es zu dieser Fassung nicht
Ab 6,65 €*
%

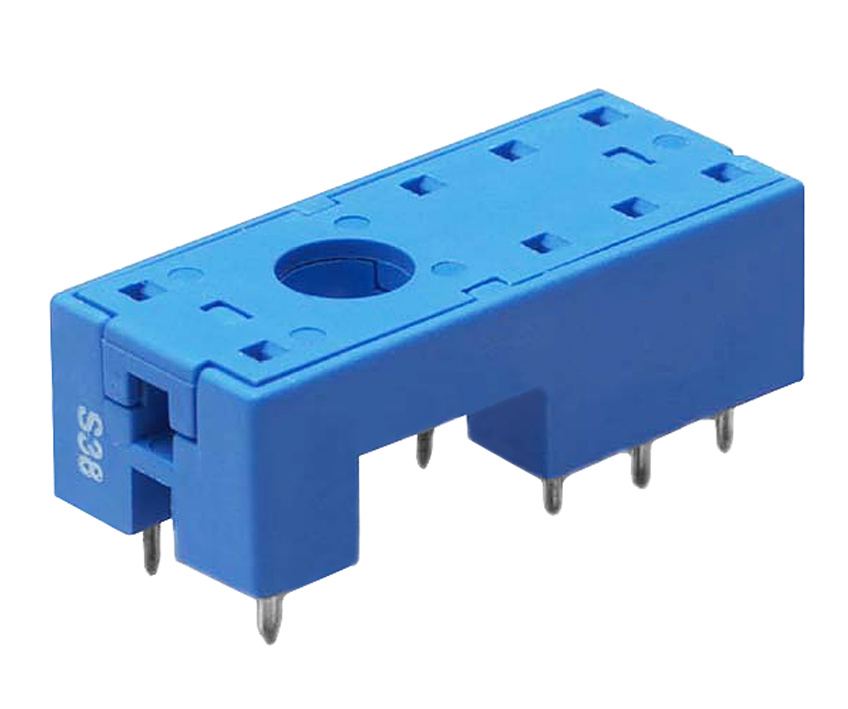

Relaisfassung für Platine zu 4051 4052 4061 4161 G2R2 usw
Relaisfassung für Platinen bzw. Leiterplatte passend für die meisten Standard Steckrelais mit 1xUM oder 2xUM z.B. Finder F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc. Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: Blau Abmessungen: Länge: 31mm B:12,6mm H:9,1mm ( siehe auch Zeichnung weitere Bilder ) Betriebstemperatur -40 °C - 70 °C Raster Längs = 5,0mm / Quer 7,5mm ( siehe weitere Bilder ) Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V ) Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST Verwendung für Relais der Serie F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc. Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070
2,00 €* 2,50 €* (20% gespart)
Ähnliche Artikel
230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte
230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte ) 230V Relais (AC Spule) 8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht ) Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
13,50 €*
%
230V Relais AC Spule 1xUM 1xWechsler 16A 250V Silberkontakte 4061-Serie
230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )
9,90 €* 13,95 €* (29.03% gespart)
%
230V Relais AC Spule 1xUM 1xWechsler 16A 250V 4661-Serie Flachsteckhülse
230V Relais AC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661 220VAC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder ) Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 230VAC Spulen für AC und DC sensitiv (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 230VAC mit 5mA = 28KOhm ( Range 184...253VAC) Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi Ansprech-/Rückfallzeit 15ms / 5ms Potentialfreier Wechslerkontakt integriert 1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung ) Optional erhältlich hierzu ( siehe im Zubehör-Register ) : 4,8mm Flachsteckhülsen
13,90 €* 18,95 €* (26.65% gespart)
Nur 2 auf Lager!
%
230V Relais für AC oder DC mit 2xWechsler je 8A DIN Hutschienen ABB
230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A und SATUS LED Anzeige DIN-Schiene Hutschiene 230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A Montage Befstigung an 35mm DIN-Schiene Hutschiene Schraubklemmeanschluss Grüne LED-Statusanzeige Universal-Relais für elektrische Signalanpassung zwischen der elektronischen Steuer , z.B. Speicherprogrammierbare Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung 230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC ) Verbrauch-Spule = 1,15W = 5mA Schaltverhalten des Antriebs = monostabil üblichst Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder ) Relaiskontakt Laststrom jeweils 5A ( Peak 8A ) 1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 ) Relaiskontakte für Einsatz im Spannungsbereich 5V...12V...24V...48V...250V AC or DC Isolation: 4000V RMS Montage Typ DIN-Schienen Hutschiene TS35 Anschluss Schraubkontakte 0,2...2,5qmm Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit 6ms / Abschaltzeit 15ms Schutzgrad IP20 NEMA1 Abmessungen 70 x 12 x 75mm Länge 70mm / Tiefe 12mm / Höhe 75mm
42,90 €* 60,00 €* (28.5% gespart)
%

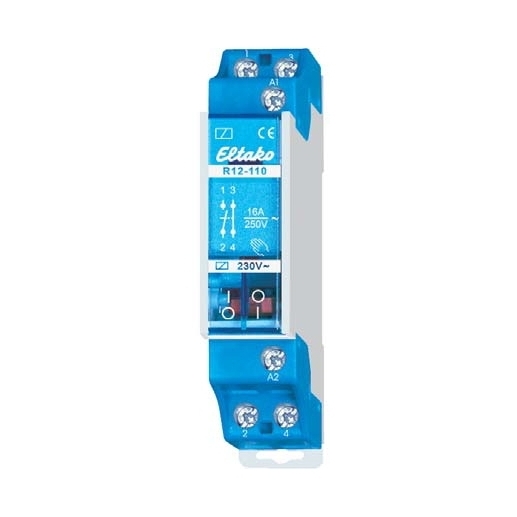

Relais 230V Spule 1xWechsler Hutschiene Eltako 16A 250V Schütz
230V Relais Elektromechanisches Relais bzw. Schütz Hutschienen-Relais Typischer Einsatz: Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Wechslerkontakt (1xSchliesser + 1xÖffner) Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 - 2 = Schaltkontakt (Schliesser) 3 - 4 = Schaltkontakt (Öffner) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm
27,95 €* 39,40 €* (29.06% gespart)
%

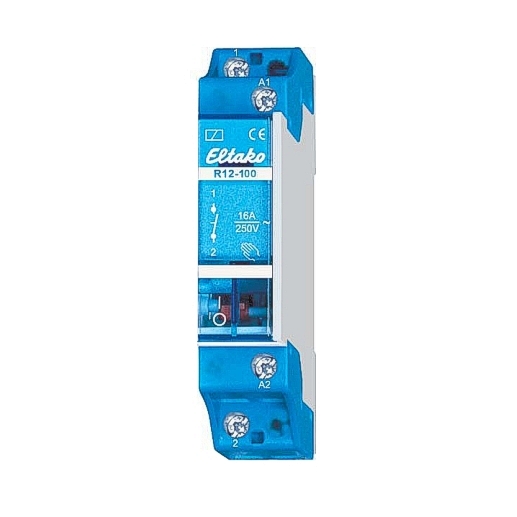

Relais 230V Spule 1xEIN Hutschiene Eltako 16A 250V Schütz
