Regenmelder Regensensor kapazitiv 12Volt mit Relaiskontakt

Füllstandsanzeige für Wassertanks Fernmessung bis 100m. Natürlich auch einsetzbar für Tanks mit 0,5m 1m 2m 3m 4m 5m ... 10m Tiefe. Die 10er Einteilung übernehmen Sie individuell je nach Tankgröße. Ganz einfach uns simple Installation.  Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen Die Anzeige erfolgt nach Knopfdruck über 10 LED's in Stufen zu je 10% (Anzeige 10 - 100%) Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien "AA" Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert). Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht). Montage-TIPP von uns: Beispiel an einem Wassertanks mit 2m Tiefe. Sie nehmen eine Kunststoffrohr ( z.B. ein 2m PG Leerrohr vom Elektriker ist am günstigsten und einfach verlängerbar ) und schrauben zehn rostfreie Spaks oder auch M-Schrauben mit Unterlagsscheibe ein. Bei 2m ( 200cm ) Wassertiefe ist der Abstand der Spaks jeweils ca 18cm ( 182mm ) ergibt dann somit 10-Stufen 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%. An jede dieser 10 Spaks machen Sie dann eine Sensorleitung fest. Der 11-te Draht wird am Boden angebracht z.B. nichtrostende große schwere Unterlagsscheibe. ( Siehe auch weitere Bilder ) Weiterer TIPP: Verlegen Sie das min. 11-adrige Kabel ( z.B. LiYCY 16-adrig Bst Nr 42-682-00390 ) bis zum ihrem Tank. Montieren Sie dann einen kleinen Verteiler ( Abzweigkasten wie üblich im Keller verwendet z.B. Nr 39-830-00100 ) und klemmen die das 11-adrige Kabel mitels Lüsterklemmen ein. Am besten den Verteiler ausserhalb oder oberhalb vom Tank befestigen. Dann führen Sie am besten 11- Einzeladern von dem Abzweigkasten zu den Spaks und verbinden Sie dieses Spaks-Punkte somit. Mit Kabelbindern fixieren Sie die Einzeldrähte an dem Kunststoffrohr. Fertig.  Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.Technische Daten Betriebsspannung 3V (2 AA-Batterien, nicht enthalten) Anzeige max. 10 LED's und 1 LED für die Batteriekontrolle Messpunkte im Wassertank 1 - 10 umschaltbar Stromaufnahme während der Messung (Taste gedrückt) max. 50mA wenn alle LED's leuchten Max. Kabellänge zwischen Füllstandsmelder und Wassertank 100m Erforderliches Kabel zum Wassertank  mindestens 11 Adern Schwachstromkabel oder ähnliches Kabel, Steuerkabel, EDV Kabel,  Innen Batteriefach für 2 Mignonbatterien  Innen Schraubklemmen für die Verkabelung ( siehe weitere Bilder )  Messstrom am Wassertankfühler ca. 5mA pro Kanal Abmessungen: ca. 131 x 78 x 36mm Passendes Zubehör hierzu siehe  unten im Zuheör-Register

Wasser Füllstandsmelder. Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Dieser Bausatz ist geeignet, überlaufende Wassertanks, Zysternen, Regentonnen, Wasserbehälter aller Art .... oder auch eindringendes Wasser usw. per LED Licht zu melden.  Als Zubehör gibt ein noch ein Relaisplatine Bst.Nr.: 92-477-00157 als Bausatz. Dieses Relais kann mit diesem Bausatz verbunden werden und dann über den Relaiskontakt andere Geräte z.B. Pumpe, Wählgeräte, Sirene, Hupe oder Blitzlicht etc. einschalten kann. Technische Daten: Bausatz zum selber löten Betriebsspannung: 9Volt Gleichspannung z.B. von einer 9V Block-Batterie Stromaufnahme: Ruhe (ohne Wasserkontakt) < 10 uA, Wenn LED leuchtet nur ca. 15mA Wasseranzeige mittels LED auf der Platine, oder auch abgesetzter LED Wassersensor: Es reichen 2 blanke Drähte, Litzen oder auch verzinkte Schrauben z.B. auf Kabelkanal, Holz etc. als Fühlerkontakte die in die gewünschte Höhe des Behäters befestigt werden müssen Diese Fühler werden dann mit einem Kabel, das nicht länger als 50cm sein sollte, mit der Platine verbunden. Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100m lang sein. Das Kabel zum Wassersensor darf aber nicht länger als 50cm sein. Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht). Wenn jetzt beide Wasserelektroden (z.B. Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf Die Abbildung zeigt den zusammengelöteten Bausatz geliefert wird die Platine mit den Bauteilen und eine Anleitung Betrieb der Platine mit optionaler 9V Blockbatterie oder über 9V Steckernetzteil Platinenabmessungen: ca. 45 x 19,5mm Weiteres optionales Zubehör ist erhältlich ( siehe im Zubehör-Register unten ) Bst.Nr  92-477-00157 = Relaisplatine  Bst.Nr  52-625-00111 = Kunststoffgehäuse für Wasser-Füllstandsmelder oder  Bst Nr  52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach   sowie Bst.Nr  33-475-00057 = 9V Clip Standard Bst.Nr  33-475-00350 = 9V Clip stabile Ausführung Bst.Nr  33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr  33-460-01350 = 9V Alkaline Batterie Bst.Nr  93-815-00418 = 9V 1A Steckernetzteil Sie benötigen ausserdem noch einen Lötkolben und Lötzinn ( nicht anbei )

Wasserpegelschalter Füllstand-Schalter Wasserpegel Pumpen Steuerung  230V mit Relais  Niveauschalter zur automatischen Pegelüberwachung von Flüssigkeiten oder als  Trockenlaufschutz durch Wechslerkontakt verwendbar.  Ein Rohrbruch, ein offenes Kellerfenster bei starkem Regen, oder eine defekte Dichtung:Wasser kann in kurzer Zeit viel Schaden anrichten! Mit geringem Aufwand lässt sich dem orbeugen!Auch in Brunnen oder Behältern ist es notwendig, den Flüssigkeitspegel permanent zu überwachen.Der neue Wasserpegelschalter schafft hierbei Abhilfe – beim Eindringen von Wasser oderbei Erreichen des vorher defi nierten Pegelstands zieht ein Relais an und schaltet automatischWarngeräte, Pumpen oder Magnetventile ein. Der Schaltausgang bzw. Relais ist als Öffner oder Schließer konfigurierbar. Der Melder eignet sich für alle Speicher ausBeton, Kunststoff oder Metall und ist schnell installiert, da alle Anschlüsse steckbar sind. DerSchaltpunkt bei beliebigen Wasserständen ist frei wählbar. Unterstützt wird das Steuergerätdurch einen robusten Sensor. Durch den Wegfall bewegter Schwimmerschalter arbeitet der WPS-1000 absolut störungsfrei. LED-Leuchten für Netz und Relais-Ein Zustand zeigen auf einen Blick den aktuellesStatus an. Der Füllstand-Schalter WPS1000 eignet sich für alle Speicher aus Beton, Kunststoff oder Metall und ist schnell installiert, da alle Anschlüsse steckbar sind. Der Schaltpunkt bei beliebigen Wasserständen ist frei wählbar. Unterstützt wird das Steuergerät durch einen robusten Sensor. Durch den Wegfall bewegter Schwimmerschalter arbeitet der Wassermelder WPS 1000 absolut störungsfrei. LED-Leuchten für Netz und Rel. Ein zeigen auf einen Blick den aktuelles Status an. Wasserpegelschalter zur automatischen Pegelüberwachung von Flüssigkeiten. Merkmale· Schaltpunkt bei beliebigen Wasserständen frei wählbar· Fernmessung bis 20 m über zweiadrige Leitung möglich· Für alle Speicher aus Beton, Kunststoff oder Metall· Keine gefährliche Netzspannung am Sensor· Robuster Sensor· Bedienungs- und überwachungsfreier Betrieb· Sehr einfache und schnelle Montage, da steckerfertig.  Besondere Merkmale: Schaltpunkt bei beliebigen Wasserständen frei wählbar Fernmessung bis 20m über zweiadrige Leitung möglich Besonderheiten: Die Messelektroden sind chlor- und salzwasserbeständig (Edelstahl AISI 316 / V4A) Für alle Speicher aus Beton, Kunststoff oder Metall Keine gefährliche Netzspannung am Sensor Robuster Sensor Bedienungs- und überwachungsfreier Betrieb 20-Sekunden Auschaltverzögerung. Damit das Relais bei unruhigen Wasser nicht pasenlos schaltet, ist dieses Gerät mit einer automatisch voreingestellten Ausgangsverzögerung von 20-Sekunden ausgestattet Sehr einfache und schnelle Montage, da steckerfertig LED-Anzeigen für Netz und Relais  Ein Schaltausgang wahlweise als Öffner oder Schließer verwendbar  Technische Daten: Betriebsspannung:  230VAC typisch von der Steckdose ( 220-250VAC 50Hz )  Eigenverbrauch / Leistungsaufnahme:  max. 1VA  ( 1Watt )  Ausgangsspannung für Pumpen oder andere Verbraucher  230VAC typisch 50Hz Schaltleistung des Relais für die integrierte Steckdose:   max. 3000 Watt = 3KW  Schaltausgang wahlweise als Öffner oder Schließer verwendbar Auslöseempfindlichkeit < 50Kohm  Temperatueinsatzbereich: -15...+40°C ( wie im Keller, Garage und Technikräume üblich )  Schutzart des Gehäuse:    IP 20 Länge der Sensorleitung ca. 10 Meter Abmessungen: 160 x 80 x 60mm Lieferumfang: Steuergerät mit ausführlicher Montage und Bedienungsanleitung und Wassersensor jetzt mit 10 Meter Sensorkabel

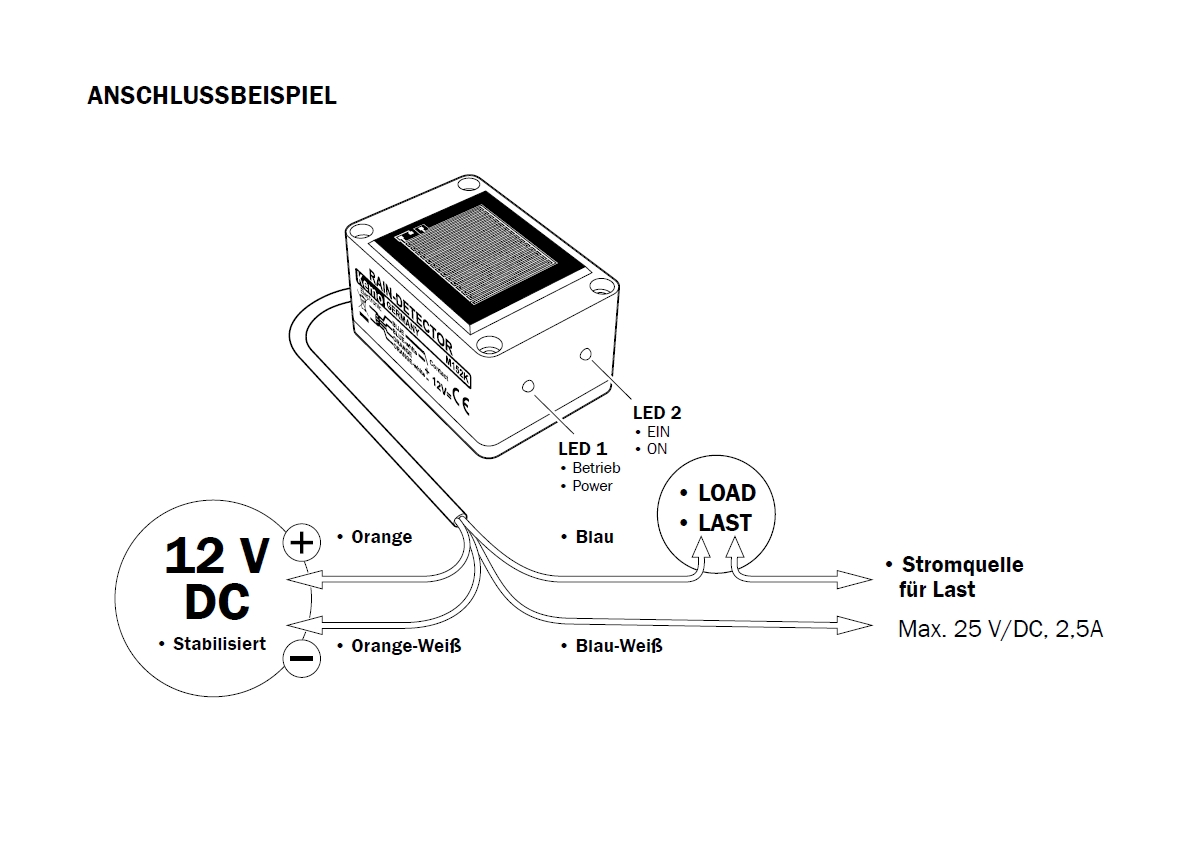

Modul Regensensor kapazitiv 12Volt mit Relaiskontakt  Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.  Wenn die vollständig isolierte Sensorplatte nass wird z.B. durch Regentropfen, Regen o.ä. dann schaltet ein Relais ein. Im Gegensatz zu Regenmeldern mit einem Metall-Sensor arbeitet dieser Sensor kapazitiv. Das heißt, er schaltet auch bei Berührung mit destilliertem Wasser z.B. ei ganz sauberem Regen. Damit können dann Dachfenster geschlossen, Markisen eingefahren oder nur Regen gemeldet werden. 2 eingebaute LED`s zeigen die Funktion an. Die Empfindlichkeit ist einstellbar. Technische Daten Betriebsspannung 12Volt DC Stromaufnahme max. ca. 130mA Relaiskontakt 1x Schliesserkontakt (1xEIN) Kontaktbelastbarkeit des potentialfreien Relais = max. 2,5A 25V  Sensorheizung automatisch, wenn Regenberührung stattfindet Leuchtdiode-1= Anzeige, dass der Regensensor in Betrieb ist Leuchtdiode-2=Anzeige, dass Regen gemeldet ist und das Relais geschaltet hat Relais-Einschaltdauer so lange, wie der Sensor nass ist Empfindlichkeit einstellbar Aktive Sensorfläche ca. 26 x 32 mm Gesamtmaße ca. 65 x 45 x 36 mm Aufbauanweisung: Der Regensensor hat an der Unterseite in den Ecken jeweils eine Bohrung. Mit diesen 4 Löchern kann er auf einen Metallwinkel, an eine Markise o.ä. angeschraubt werden. Die Montage muss so erfolgen, dass die Sensorfläche leicht geneigt ist in Richtung der Spitzen auf der Sensorfläche, damit das Wasser ablaufen kann und nicht auf der Sensorfläche stehen bleibt. Das Anschlusskabel wird in eine wasserdichte Schaltdose geführt und dort entsprechend verdrahtet. Zur Stromversorgung verwenden Sie bitte ein stabilisiertes 12V DC Netzteil mit einer Leistung von min 150mA. Der Relaiskontakt im Modul darf nur bis maximal 25V und 2,5Ampere belastet werden. Wenn Sie größere Lasten oder größere Spannungen (z.B. 230V Motoren) steuern wollen, dann müssen Sie ein anderes, für die Schaltleistung zugelassenes Relais zwischenschalten. Inbetriebnahme: Nach dem Einschalten der Betriebsspannung von 12V leuchtet die eingebaute LED-1 auf. Wenn Sie jetzt einige Tropfen Wasser auf die Sensorfläche machen, leuchtet die LED-2 auf und das Relais schaltet ein. Gleichzeitig wird eine Sensor-Heizung eingeschaltet, die ein beschleunigtes Abtrocknen der Sensorfläche bewirken soll. Diese Heizung hat eine Leistung von ca. 1W und erhöht nach einer gewissen Zeit die Temperatur der Sensorfläche gegenüber der Umgebungstemperatur um einige Grad Celsius. Pflege: Der Sensor sollte, je nach Verschmutzungsgrad, regelmäßig mit einem feuchten Tuch gereinigt werden. Bitte keine kratzendenReinigungsmittel verwenden. Bestimmungsmäßige Verwendung: Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.
