Bausatz Wasser Füllstandsmelder
Artikelnummer: 92-477-00157
Produktinformationen "Bausatz Wasser Füllstandsmelder"

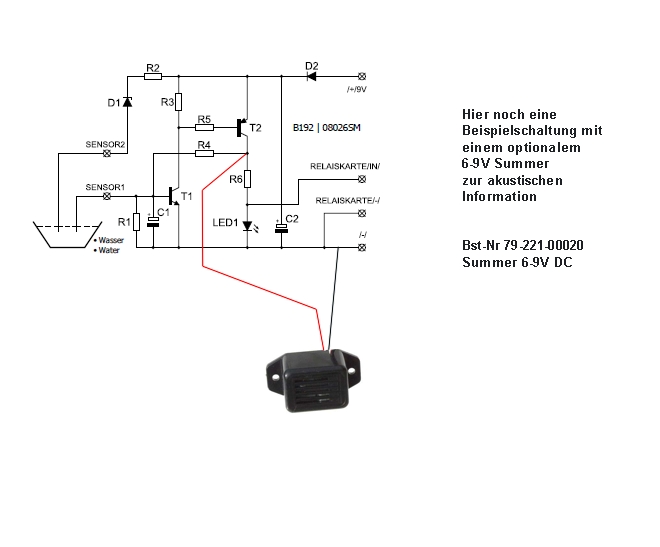

Wasser Füllstandsmelder. Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Dieser Bausatz ist geeignet, überlaufende Wassertanks, Zysternen, Regentonnen, Wasserbehälter aller Art .... oder auch eindringendes Wasser usw. per LED Licht zu melden.

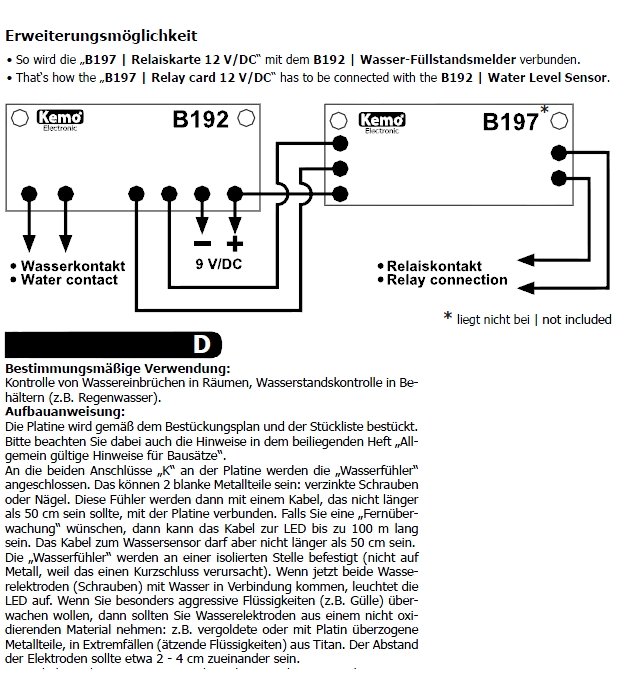

Als Zubehör gibt ein noch ein Relaisplatine Bst.Nr.: 92-477-00157 als Bausatz. Dieses Relais kann mit diesem Bausatz verbunden werden und dann über den Relaiskontakt andere Geräte z.B. Pumpe, Wählgeräte, Sirene, Hupe oder Blitzlicht etc. einschalten kann.
Technische Daten:
- Bausatz zum selber löten
- Betriebsspannung: 9Volt Gleichspannung z.B. von einer 9V Block-Batterie
- Stromaufnahme: Ruhe (ohne Wasserkontakt) < 10 uA, Wenn LED leuchtet nur ca. 15mA
- Wasseranzeige mittels LED auf der Platine, oder auch abgesetzter LED
- Wassersensor:
- Es reichen 2 blanke Drähte, Litzen oder auch verzinkte Schrauben z.B. auf Kabelkanal, Holz etc. als Fühlerkontakte die in die gewünschte Höhe des Behäters befestigt werden müssen
- Diese Fühler werden dann mit einem Kabel, das nicht länger als 50cm sein sollte, mit der Platine verbunden.
- Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100m lang sein.
- Das Kabel zum Wassersensor darf aber nicht länger als 50cm sein.
- Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht).
- Wenn jetzt beide Wasserelektroden (z.B. Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf

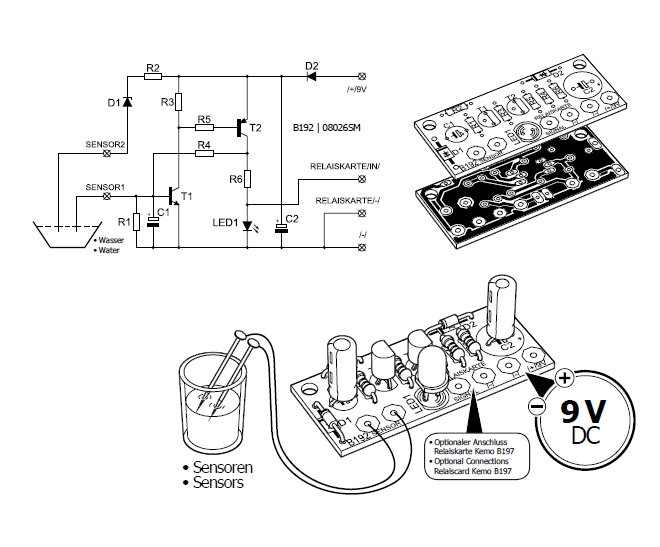

- Die Abbildung zeigt den zusammengelöteten Bausatz
- geliefert wird die Platine mit den Bauteilen und eine Anleitung
- Betrieb der Platine mit optionaler 9V Blockbatterie oder über 9V Steckernetzteil
- Platinenabmessungen: ca. 45 x 19,5mm
Weiteres optionales Zubehör ist erhältlich ( siehe im Zubehör-Register unten )
- Bst.Nr 92-477-00157 = Relaisplatine
- Bst.Nr 52-625-00111 = Kunststoffgehäuse für Wasser-Füllstandsmelder
- oder
- Bst Nr 52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach
- sowie
- Bst.Nr 33-475-00057 = 9V Clip Standard
- Bst.Nr 33-475-00350 = 9V Clip stabile Ausführung
- Bst.Nr 33-460-00390 = 9V Longlife Lithiumbatterie
- Bst.Nr 33-460-01350 = 9V Alkaline Batterie

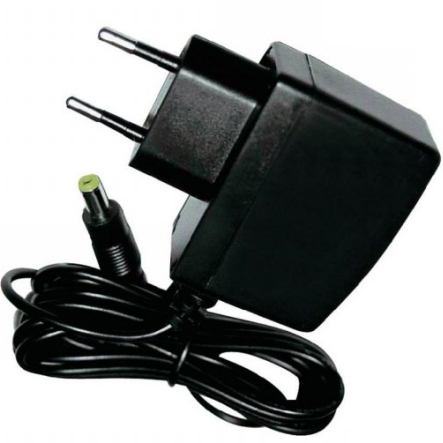

- Bst.Nr 93-815-00418 = 9V 1A Steckernetzteil
Sie benötigen ausserdem noch einen Lötkolben und Lötzinn ( nicht anbei )
Anmelden
Zubehör
9V Batterie Blue Alkaline 6LR61 9Volt Blockbatterie
Hochwertige Energiequelle zum Einsatz in Geräten mit einem hohen Energieverbrauch wie Kameras, Fernbedienungen, Spielzeug, Audiogeräte, Messgeräte etc. hohe Leistungsfähigkeit extrem hitze- und kältebeständig lange Lebensdauer Lagerfähig bis zu 7 Jahren Technologie Alkali Bauform 9V Block Spannung 9Volt
Ab 1,90 €*
%
9V Batterie Lithium Block 1200mAh Ultralife 9V Block
9Volt Lithiumbatterie 9V Langzeitbatterie. Stromversorgung Ihres Bewegungsmelders, Rauchmelders für bis zu 10 Jahre Universell einsetzbar, auch für andere Elektrogeräte geeignet z.B.: Funk-Toröffner, Fernbedienungen, Uhrenradios, Babyphone, Telekommunikation, Rauchmelder, Meßgeräte oder auch Infusionspumpen usw. Durch die Lithium Technik ersetzt diese 9V Block Batterie bis zu 4 Alkaline oder bis zu 10 Zink/Kohle Batterien. Verringert lästigen Batteriewechsel und entlastet die Umwelt Lithium 9V Blockbatterie Kapazität: Longlife Lithium mit 1200mAh Abmessungen ca. 48,4x25,8x16,8mm Gewicht: 30g
9,99 €* 16,99 €* (41.2% gespart)
Nur 2 auf Lager!

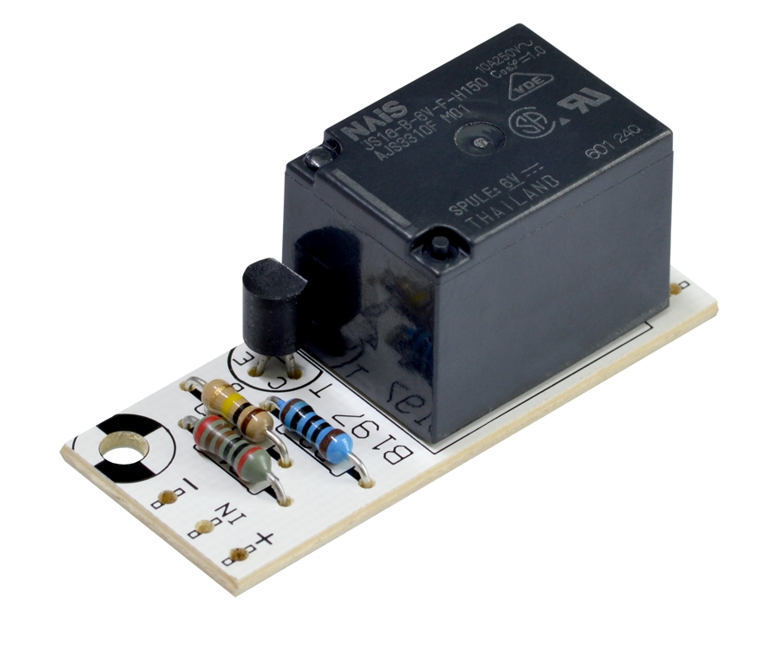

Bausatz Relaisplatine 1-Kanal Relaiskarte Universal 6V 9V 12V
Relaisplatine für 6...12V Spannung. Multifunktional verwendbar. Eingang für Ansteuerung von schwachen Signalen z.B. von LED weg. Kann natürlich auch nur von Taster, Schaltern, Reedkontakt, Lichtschranke usw. angesteuert werden. Universell verwendbar.Diese Relaisplatine kakann mit schwachen Signalen z.B. ab ca. 5mA angesteuert werden und schaltet dann ein Relais mit einem Schliesserkontakt von bis zu 3A. Ideal als Schaltverstärker für andere Bausätze, die als Ausgang nur eine Leuchtdiode haben und über den Relaiskontakt andere Geräte und Maschinen schalten sollen. Bausatz zum selber löten Betriebsspannung 6V oder 9V oder 12V DC Stromaufnahme < 80 mA Kontaktbelastbarkeit bis 3A bis 250V Kontakt 1 x EIN (1x Schliesser) Empfindlichkeit < 5 mA Platinengröße ca. 44 x 18mm passendes optionales Zubehör erhältlich wie Gehäuse usw. : Bst Nr 52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach Bst Nr 52-625-00190 = Kunststoff-Leerghäuse Bst.Nr 33-475-00057 = 9V Clip Standard Bst.Nr 33-475-00350 = 9V Clip stabile Ausführung Bst.Nr 33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr 33-460-01350 = 9V Alkaline Batterie Bst.Nr 93-815-00418 = 9V 1A Steckernetzteil Ideales Zubehör auch zum Bausatz Wasser Füllstandsmelder = Bst Nr 92-477-00157 oder Ultraschall-Abstandsmelder = Bst Nr 92-477-00157 ( siehe im Zubehör Register oder unter Suche )
5,25 €*
9V Netzteil 9V 1,3A 12W Stecker 5,5x2,1mm Eingang 100-240V SYS1381
9V 1,3A Netzteil bzw. Steckernetzteil. Universell verwendbar. Grundsolide verarbeitete Industrie Qualität 9Volt Ausgangsspannung Gleichspannung Belastbarkeit = 1.3A = 1300mA Kompakte Abmessungen Weitbereichseingang Ausstattung Kurzschluss- und Überlastschutz mit automatischem Wiederanlauf Hohlstecker 5,5 x 2,1mm, Polarität + innen 1,4m Anschlusskabel Technische Daten Eingangsspannung 230VAC typisch Autom. Weitbereichseingang: 90-264Vac 47-63Hz Ausgangsspannung 9 Volt stabilisiert Ausgangsstrom 0-1300mA (1.3A) Restwelligkeit: 150mV Toleranz: +/- 5% Hohlstecker: 5,5 x 2,1mm (+Plus innen) Leistung 6 Watt Temperatureinsatzbereich: 0-+40°C MTBF 50.000h Steckernetzteil mit Eurostecker Abmessungen: B: 30mm H: 64mm T: 45mm Gewicht:100g
Ab 9,55 €*
Gehäuse Kunststoff mit Batteriefach 101x60x26mm
Gehäuse mit Batteriefach bzw. Batteriehalter Gehäuse mit Batteriefach bzw. Batteriehalter und Platz bzw. Stauraum für kleine Platinen, Zweischaliges Kunststoffgehäuse mit universellem Batteriefach zur Aufnahme einer 9V Blockbatterie oder max. 2x 1,5V Kleinzellen aller Art ... verwendbar für Batterien oder auch Akkuzellen ..... Batteriekontakte im Gehäuse nicht vorhanden Fach angedacht in Verbindung mit 9V Kabelclip o.ä. Batteriefach getrennt vom anderen Bereich Innen Durchbruch für Kabel vorhanden Abmessungen (L x B x H) ca. 101 x 60 x 26 mm Siehe auch Zeichnung weitere Bilder ! passendes Zubehör siehe (Zubehör-Register)
2,60 €*
