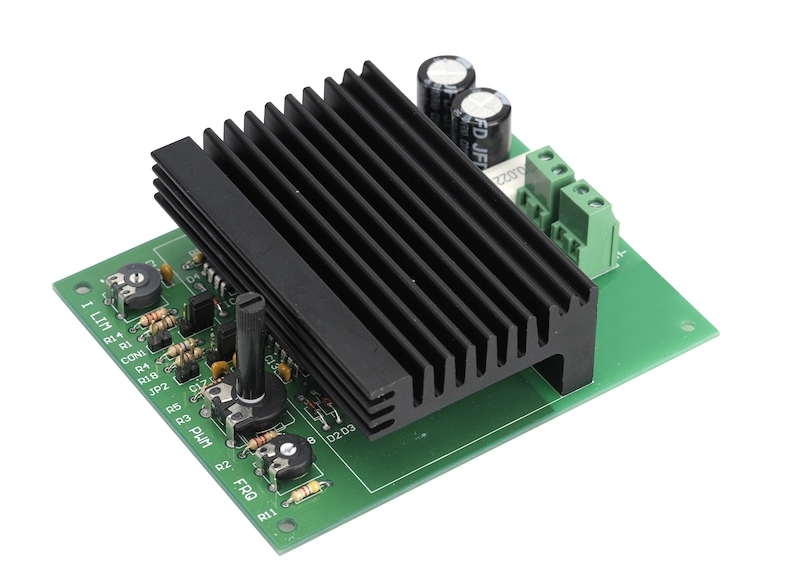

Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W  Betriebsspannung: 12V DC oder 24V DC   Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W  Universell verwendbar als Motorregler oder LED Dimmer   Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen.  Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe.  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild).  Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC   Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt  Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen  Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm  Lieferung Anleitung und Fertigmodul

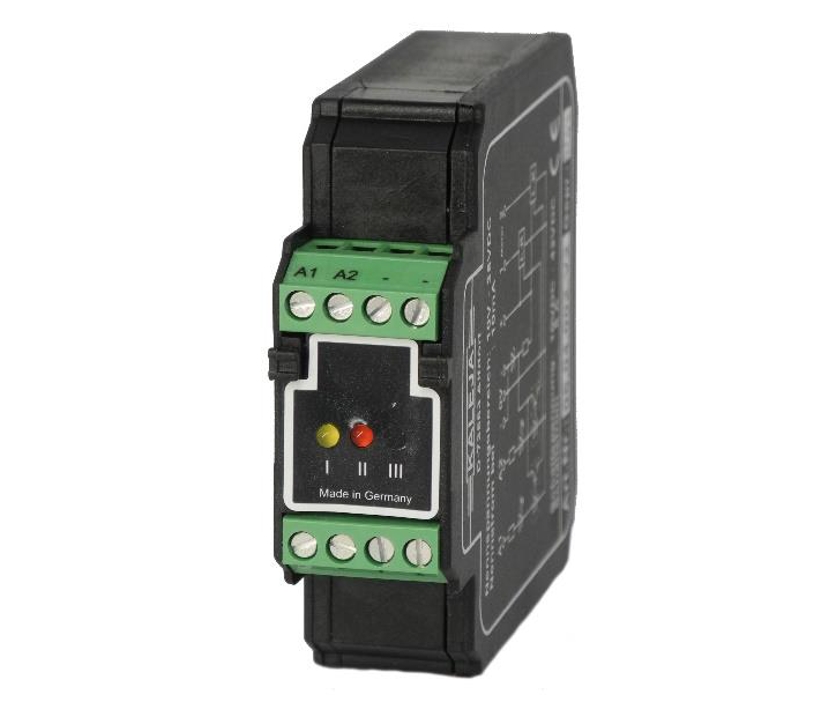

Motoransteuerung für bürstenbehaftet 24V Gleichstrommotoren bis 8A max 15A kurzfristig +  Ansteuerung über 2 Eingänge für 1-2 24VDC Motoren bis 200/250W Leistung mit Links- Rechtslauf fals benötigt ! Einfachste Ansteuerung durch 2 Eingänge mit High-Low Signal Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 8/15A + Ideal für Transportbänder, Logistik, Rührgeräte, Machienenbau usw. Für die Steuerung folgender Funktionen : + Drehrichtumgsumkehr + Überlastabschaltung + Kurzschlußerkennung + Dynamische Bremsung + zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst ) Das Modul Maxi-MW-8-300 ist eine Motorsteuerung für bürstenbehaftete 24V DC Motoren zur Verwendung im industriellen Umfeld. Das Modul gewährleistet das zuverlässige Ein- und Ausschalten von Motoren. Das Modul MAXI-MW-8-30 ist eine Zweiquadranten-Motorsteuerung für 1-2 DC-Motoren zur primären Verwendung im gewerblichen Umfeld. Das neue Modul gewährleistet das Ein- und Ausschalten von 24V DC Motoren. Der 24Volt Motor wird immer mit dynamischer Bremse gestoppt. Lastrom + Summenstrom : Beim Betrieb von einem Motor gilt der in den Technischen Daten angegebene Dauerlaststrom. Beim Betrieb von 2 Motoren hängt der Summenstrom von verschiedenen Faktoren ab die je nach Anwendung ermittelt werden müssen. z.B.: Umgebungstemperatur, Einschaltdauer, Einbausituation. Der Maximal angegebene Summenstrom darf nicht überschritten werden. Überlasterkennung/Temperaturabschaltung : Die Endstufe hat eine integrierte Überlasterkennung, die den Motor abschaltet, sobald die Baugruppe überhitzt. Wenn die Baugruppe abgekühlt ist, schaltet sich die Endstufe automatisch wieder ein und startet den Motor neu Dynamische Bremse : Die Dynamische Bremse ist nicht abschaltbar. Die Motorwicklung wird beim Ausschalten an beiden Klemmen auf GND geschaltet Kurzschlußerkennung : Wenn die Steuerung einen Kurzschluss erkennt, wird die Endstufe gesperrt. Die Endstufe muss durch ein neues Startsignal am entsprechenden Digitaleingang wieder freigegeben werden  Das Modul verfügt über folgende Anschlüße : + Digitaleingänge für Rechts- und Linkslauf Digitaleingang ( A1 = Richtung "dir1") und ( A2 = Richtung "dir2" ) + GND = Masse für Digitaleingang Definition Digitaleingang : High = U > 6Volt / Low-Signal = U > 3Volt + Eingangswiderstand : 3,3Kohm + Netzteil Eingang ( + VCC ) und ( - Minus GND ) + Motorklemme 1 = geschalten von A-2 + Motorklemme 2 = geschalten von A-1 *** siehe auch weitere Bilder mit Logikplan ****  Technische Daten : Nennspannung / Eingang typisch: 24Volt DC ( Range 10-35V DC ) Ausgang für Motor Dauerlastrom 8,0A max Strom 15A  Ruhestom nur  13mA Steuereingänge : 24,0V DC Kurzschlußerkennung : 80A Abschaltzeit nach Kurzschluß nur 100us Enstufe ... Treiber für Motor = MOS-FET Temperaturüberwachung : Ja integriert Überspannungsschutz Ja integriert Statusanzeige : LED-1 = Gelb für ( DIR-1) / LED-2 = Rot = ( Dir-2 ) Galvanische Trennung Eingang zu Ausgang Nein Dynamische Bremsung z.B. Ankerkurzschluß = nicht abschaltbar Definition Digitaleingang : High = U > 6Volt / Low-Signal = U < 3Volt / Eingangswiderstand : 3,3Kohm Temperatureinsatzbereich : -20°C ... +50°C Rrfüllt Normen : EMV Störfestigkeit EN61000-6-2 : 2016 EMV Störaussendung : EN61000-6-3: 2007 +A1 : 2011 Gehäuse: UL94V-= Kunststoff / ROHS Ja Abmessungen : B: 22,5mm H: 75mm / T : 102mm Anschlüsse und weitere Daten siehe weitere Bilder  Anschlüße und weitere Daten siehe weitere Bilder ! bzw. Datenblatt

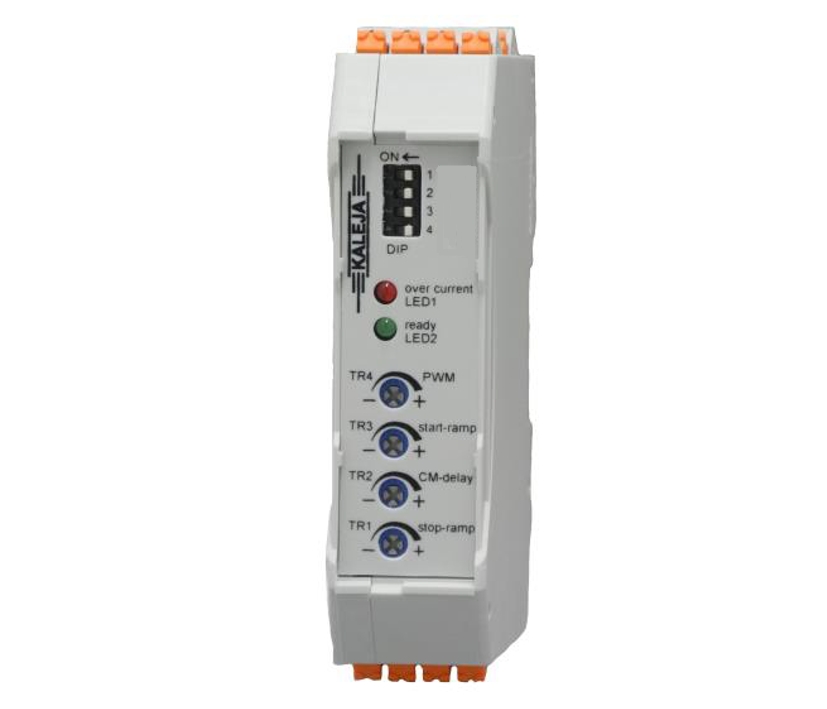

Motoransteuerung für bürstenbehafteter 12V Gleichstrommotor bis 5A max 15A kurzfristig +  Ansteuerung über 2 Eingänge =  Analogeingang 0-10V oder Digitaleingänge mit Links- Rechtslauf  Drehzahl ! Einfachste Ansteuerung siehe auch weitere Bilder !  Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 5A Dauerstrom Peak 15A + Ideal für Transportbänder, Logistik, Rührgeräte, Chemiepark, Machienenbau usw. Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 5A Dauerstrom Peak max 15A kurzfristigFür die Steuerung folgender Funktionen : + Motor Laufrichtung ... bzw. Drehrichtumgsumkehr ( Links-Rechtslauf einf. steuerbar z.B. durch Umschalter ) + Motor-Drehzahlregelung 0-100% ( Eingang z.B. über optionales Standard-Poti siehe weitere Bilder)+ Strombegrenzung ( extern z.B. durch opt. Poti einstelbar ) + Strombegrenzung / Stromabschaltung + Startrampe + Stoprampe + Ausblendzeit + Überlastabschaltung + Kurzschlußerkennung + Dynamische Bremsung + zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst ) Das Modul M3-2QB-5-12 ist eine 12Volt DC Motorsteuerung zur Verwendung im industriellen Umfeld. Sie gewährleistet das Ein- und Ausschalten, sowie das gesteuerte Antreiben von Motoren. Die Drehrichtung des Motors kann über einen Digitaleingang vorgegeben werden. Durch einen internen Trimmer ( Potis ) kann die maximale Drehzahl eingestellt werden, die über einen Analogeingang noch einmal verringert werden kann, um die Motordrehzahl zu steuern. Die dynamische Bremse kann über einen Digitaleingang deaktiviert werden. Das Modul verfügt über eine einstellbare Start- und Stoprampe und eine einstellbare Ausblendzeit. Der maximale Motorstrom ist über DIP-Schalter einstellbar und kann über einen Analogeingang noch einmal verringert werden. Über einen Digitaleingang kann zwischen der Funktion Stromabschaltung und Strombegrenzung umgeschaltet werden. Mittels eines weiteren Digitaleingangs kann die Baugruppe auf 100% PWM Drehzahl umgeschaltet werden. Das Modul M3-2QB-5-12  ist nach Ablauf der angegebenen Startzeit betriebsbereit. Die Startzeit beginnt ab Anlegen der Versorgungsspannung Technische Daten :  Nennspannung / Eingang typisch: 12Volt DC ( Range 8-20V DC )Dauerlaststrom Motor = 5,0A max Peak Strom 15A kurzfristig Ruhestom : 50mA Analogeingang : 0-10V DC Kurzschlußerkennung : 80A Abschaltzeit nach Kurzschluß nur 100us Kurzschlußfest : Ja selbst limitierend Enstufe ... Treiber für Motor = MOS-FET Einstellbarer Drehzahlbereich : 5...100% ( Poti TR4 = PWM ) PWM Frequenz : 15,6Khz ( Fs ) Temperaturüberwachung : Ja integriert Überspannungsschutz Ja integriert Statusanzeige : Überstrom = LED-1 = Rot / LED-2 = Grün = Betriebsbereit alles ok Trimmer = Poti = TR1 = Stoprampe ( Einstellbereich = 0...4 Sek ) Trimmer = Poti = TR2 = Ausblendzeit ( Einstellbereich = 0...1 Sek ) Trimmer = Poti = TR3 = Startrampe ( Einstellbereich = 0...4 Sek ) Strombegrenzung über DIP Schalter einstellbar = 0,5A. ....5A DC Startzeit 2 Sek. Dynamsche Bremsung ( Ankerkurzschluß ) = abschaltbar Ja Galvanische Trennung Eingang zu Ausgang Nein Ansteuerung / Ausgabe :  Digital-Eingang : High = U > 10V / Low-Signal = U < 4V / RDI = 15kohm  Digital-Ausgang : Betriebsbereit = GND = 4,7Kohm Pull-Down  / Überstrom = VCC + / Strom typisch = IDO = 700mA Analogeingang : Spannungsbereich 0-10V DC / VCC tolerant Ja 12V kein Problem / RAI Impedanz Eingang = 98,5Kohm Temperatureinsatzbereich : -30°C ... +85°C MTBF = 97,3 Jahre / ROHS JA  Erfüllt Normen : EMV Störfestigkeit EN61326-1: 2013-01 + EN61000-6-2: 200508  EMV Störaussendung im industr. DC-Netz : EN61000-6-3: 2007 +A1 : 2011 Klasse A EMV Störaussendung mit DC-Netzteilen : EN61000-6-3: 2007 +A1 : 2011 Klasse B Gehäuse: UL94V-= Kunststoff Abmessungen : B: 22,5mm H: 85mm / T : 70,4mm Die Baugruppe hat keine interne 10V Referenzspannung für die analogen Eingänge. Für den vollen Arbeitsbereich des Analogeingangs muss das Signal 10V erreichen. Eine externe Stromversorgung kann erforderlich sein.Anschlüsse und weitere Daten siehe weitere Bilder ! Optional erhältlich fals benötigt ( siehe auch im Zubehör-Register div. Netzteil mit unterschiedlichre Leistung und Potentiometr ( Poti ) je nach Ausführung des Potis z.B. Art-Nr 21-817-00520 = Poti Drahtpoti 4W 10-KOhm mit 6mm Metallachse LINArt-Nr 21-817-00235 = Poti Mehrgang 10K (10gang) Metallachse 6.35mm LIN

Motoransteuerung für bürstenbehaftet 24V Gleichstrommotoren bis 5A max 15A kurzfristig +  Ansteuerung über 2 Eingänge =  Analogeingang 0-10V oder Digitaleingänge mit Links- Rechtslauf  Drehzahl ! Einfachste Ansteuerung siehe auch weitere Bilder !  Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 5A Dauerstrom Peak 15A + Ideal für Transportbänder, Logistik, Rührgeräte, Chemiepark, Machienenbau usw. Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 5A Dauerstrom Peak max 15A kurzfristigFür die Steuerung folgender Funktionen : + Drehrichtumgsumkehr ( Links-Rechtslauf )  + Drehzahlsteuerung ( extern z.B. über Poti siehe weitere Bilder  ) + Strombegrenzung ( extern ) + Strombegrenzung / Stromabschaltung + Startrampe + Stoprampe + Ausblendzeit + Überlastabschaltung + Kurzschlußerkennung + Dynamische Bremsung + zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst ) Das Modul M3-2QB-5-30 ist eine 24Volt DC Motorsteuerung zur Verwendung im industriellen Umfeld. Sie gewährleistet das Ein- und Ausschalten, sowie das gesteuerte Antreiben von Motoren. Die Drehrichtung des Motors kann über einen Digitaleingang vorgegeben werden. Durch einen internen Trimmer ( Potis ) kann die maximale Drehzahl eingestellt werden, die über einen Analogeingang noch einmal verringert werden kann, um die Motordrehzahl zu steuern. Die dynamische Bremse kann über einen Digitaleingang deaktiviert werden. Das Modul verfügt über eine einstellbare Start- und Stoprampe und eine einstellbare Ausblendzeit. Der maximale Motorstrom ist über DIP-Schalter einstellbar und kann über einen Analogeingang noch einmal verringert werden. Über einen Digitaleingang kann zwischen der Funktion Stromabschaltung und Strombegrenzung umgeschaltet werden. Mittels eines weiteren Digitaleingangs kann die Baugruppe auf 100% PWM Drehzahl umgeschaltet werden. Das Modul M3-2QB-5-30 ist nach Ablauf der angegebenen Startzeit betriebsbereit. Die Startzeit beginnt ab Anlegen der Versorgungsspannung Technische Daten :  Nennspannung / Eingang typisch: 24Volt DC ( Range 18-30V DC )Dauerlaststrom Motor = 5,0A max Peak Strom 15A kurzfristig Ruhestom : 50mA Analogeingang : 0-10V DC Kurzschlußerkennung : 80A Abschaltzeit nach Kurzschluß nur 100us Kurzschlußfest : Ja selbst limitierend Enstufe ... Treiber für Motor = MOS-FET Einstellbarer Drehzahlbereich : 5...100% ( Poti TR4 = PWM ) PWM Frequenz : 15,6Khz ( Fs ) Temperaturüberwachung : Ja integriert Überspannungsschutz Ja integriert Statusanzeige : Überstrom = LED-1 = Rot / LED-2 = Grün = Betriebsbereit alles ok Trimmer = Poti = TR1 = Stoprampe ( Einstellbereich = 0...4 Sek ) Trimmer = Poti = TR2 = Ausblendzeit ( Einstellbereich = 0...1 Sek ) Trimmer = Poti = TR3 = Startrampe ( Einstellbereich = 0...4 Sek ) Strombegrenzung über DIP Schalter einstellbar = 0,5A. ....5A DC Startzeit 2 Sek. Dynamsche Bremsung ( Ankerkurzschluß ) = abschaltbar Ja Galvanische Trennung Eingang zu Ausgang Nein Ansteuerung / Ausgabe :  Digital-Eingang : High = U > 10V / Low-Signal = U < 4V / RDI = 15kohm  Digital-Ausgang : Betriebsbereit = GND = 4,7Kohm Pull-Down  / Überstrom = VCC + / Strom typisch = IDO = 700mA Analogeingang : Spannungsbereich 0-10V DC / VCC tolerant Ja 24V kein Problem / RAI Impedanz Eingang = 98,5Kohm Temperatureinsatzbereich : -30°C ... +85°C MTBF = 97,3 Jahre / ROHS JA  Erfüllt Normen : EMV Störfestigkeit EN61326-1: 2013-01 + EN61000-6-2: 200508  EMV Störaussendung im industr. DC-Netz : EN61000-6-3: 2007 +A1 : 2011 Klasse A EMV Störaussendung mit DC-Netzteilen : EN61000-6-3: 2007 +A1 : 2011 Klasse B Gehäuse: UL94V-= Kunststoff Abmessungen : B: 22,5mm H: 85mm / T : 70,4mm Die Baugruppe hat keine interne 10V Referenzspannung für die analogen Eingänge. Für den vollen Arbeitsbereich des Analogeingangs muss das Signal 10V erreichen. Eine externe Stromversorgung kann erforderlich sein.Anschlüsse und weitere Daten siehe weitere Bilder !

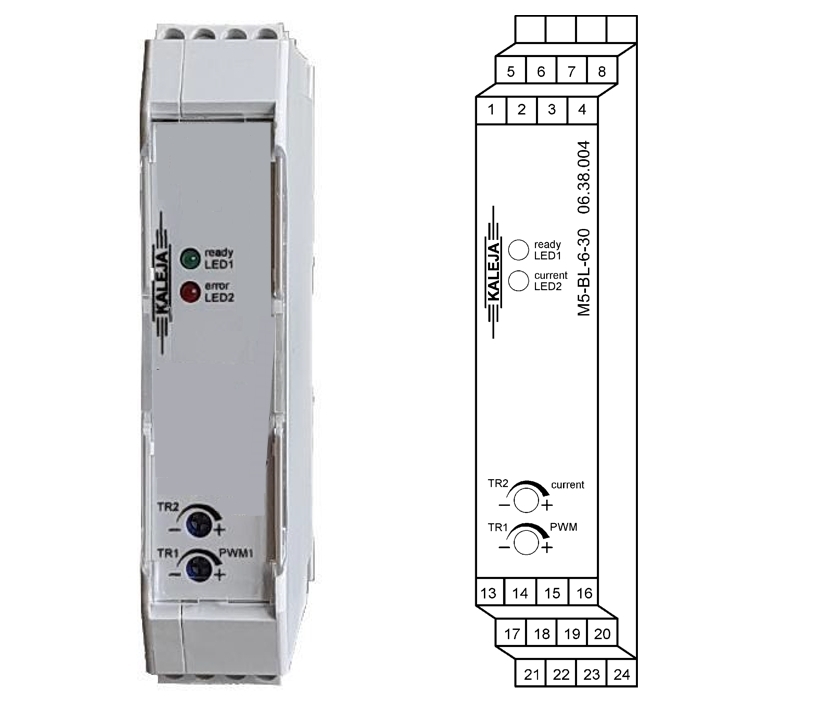

Motoransteuerung für bürstenlose Gleichstrommotoren bis 6A typisch Peak 12A Motoransteuerung für bürstenlose Gleichstrommotoren ( BLDC-Motor ) bis 6A Peak 12A + Mit Drehzahlsteuerung, Stromregelung + zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst ) Das Modul M5-BL-6-30 ist eine Motorsteuerung für BLDC-Motoren, zur Verwendung im industriellen Umfeld.  Das Modul gewährleistet das zuverlässige Ein- und Ausschalten von Motoren. Das Modul verfügt über:  + Poti-Trimmpotentiometer für die Einstellung des maximalen Drehzahlsollwerts (TR1) und Motorstroms (TR2) + Digitaleingänge für Rechts- und Linkslauf + Digitaleingang zur Deaktivierung der dynamischen Bremse + Strombegrenzung maximaler Strom einstellbar über Poti = TR2 + Analogeingang 0-10 V zur Vorgabe der Motordrehzahl + Digitalausgang zur Überstrom Meldung Eigenschaften : + Drehrichtungsumkehr + Drehzahlsteuerung + 1x Analogeingang 0-10VDC + 3x Hallsensoreingänge für Open-Collector-Sensor + 3x Digitaleingänge UDI 24VDC 1x Digitalausgang ( galvanisch getrennt ) + Dynamische Bremsung abschaltbar + Strombegrenzung Kurzschlußerkennung ISC = 80A + zum Aufschappen auf übliche 35mm Hutschienen ( DIN-Schiene EN50022 ) + Baubreite nur 22,5mm + Einbauart: Schaltschrank typisch Klemmen ( Schraubklemmen ) für Kabellage 0,2...2,5qmm Technische Daten : + Nennspannung Eingang typisch: 24Volt DC ( Range 15-30V DC ) + Dauerlastrom 6,0A max Strom 12A + Strombegrenzung : 1A...6A einstellbar ( Strom current TR-2 Trimmer auf Front ) + Drehzahlbereich : 5% bis 97% Einstellbar ( PWM Speed TR-1 Trimmer auf Front ) + Analogeingänge 0-10VDC ( 24V tolerant )  + Statusanzeige : LED-1 = Grün ( Redy OK ) / Led-2 = Rot ( Overcurrent ) + Ausgangskreis / Lastkreis = MOS-FET + Startrampe fest eingestellt 50ms / Startzeit : 1-Sekunde + Temperatureinsatzbereich : -20°C ... +60°C + Erfüllt Normen : + EMV Störfestigkeit EN61000-6-2 : 2005-08 + AC2005-9 + EMV Störaussendung : EN 61800-3:2004 +A1:2012 / EN61000-6-4: 2007-01 +A1 : 2011-02 + Gehäuse: UL94V-= Kunststoff Anschlüße weitere Daten siehe weitere Bilder ! bzw. Datenblatt
