Taster im Kippschalterformat 1xUM 3pol Ein-Tasten Serie-500

Taster für Platinen CK7108 1xUM 3pol Ein-Tasten  Taster für die Leiteplatte bzw. Platineneinbau. vertikale Printmontage Montagetyp Durchführungsloch, rechtwinklig Metallknebel mit breitem Löffel Funktion: Taster Kontakt Aus-Tasten Belastbarkeit 0,4VA 20V AC/DC Hülsengewinde Ohne Gewinde ( glatter Hals kein Gewinde ) Epoxidabgedichtete Anschlüsse Temperatureinsatzbereicjh: -30°C bis 85°C Elektrische Lebensdauer 40.000 Zyklen Hebellänge: 13,5mm Abmesungen ( siehe auch weitere Bilder Zeichnung )  Korpus 12,7mm H: 7,0mm T: 14mm mit Pins RM 5,08mm / Pins bzw. Stifte: 1,2x0,8mm

Taster mit Mittelstellung und beidseitigem Tasten mit 2xUM = 2x Wechslerkontakte Taster im Kippschalterformat Funktion: beidseitig Taster (  Tasten-Aus-Tasten )  verbleibt im Ruhezustand in Mttelstellung  Kontakte = 2xUM = 2x Wechslerkontakt = 6polig Anschluß = Lötösen Belastbarkeit:  bis 3A 250V / 6A 125V  Abmessungen siehe weitere Bilder Zeichnung  Gewinde: 6mm / Bohrung 6,2mm   Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )   Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )   Ähnliche Schalter mit beidseititiger Tastfunktion:   Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM )  Nr 95-834-00036 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 1xUM ) Nr 95-839-00090 = Kipphebeltaster mit   6,0mm Zentralbefestigung ( 2xUM ) Nr 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM )  Nr 95-834-00705 = Wippschalter mit Symbolen II-O-I  25x33mm ( 2xUM )

Taster in Kippschalter Bauform  ( Serie 500 )  2xUM Ein-Tasten ( EIN-Schalter mit Taster der in die Grundstellung zurück springt ) Lötösen 6polig  2xUM = 2x Wechslerkontakt Lötösen 6polig Belastbarkeit: bis 3A 250V oder  6A 125V Durchmesser Gewinde: 6,2mm Abmessungen siehe auch weitere Bilder  Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )  Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )

Schalter mit Taster Ein-Aus-Tasten mit 2x Wechslerkontakten = 2xUM Schalter mit Taster und Mittelstellung Ein-Aus-Tasten  2xUM = 2x Wechslerkontakt  Lötösen 6polig  Belastbarkeit: bis 3A 250V oder  6A 125V  Durchmesser Gewinde: 6,2mm Abmessungen siehe auch weitere Bilder  Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )  Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )

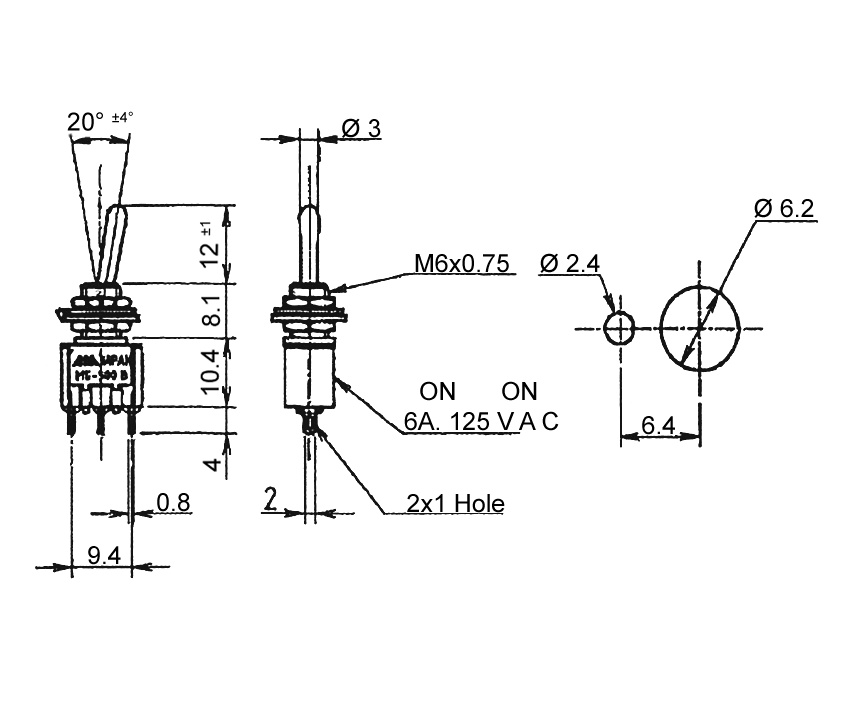

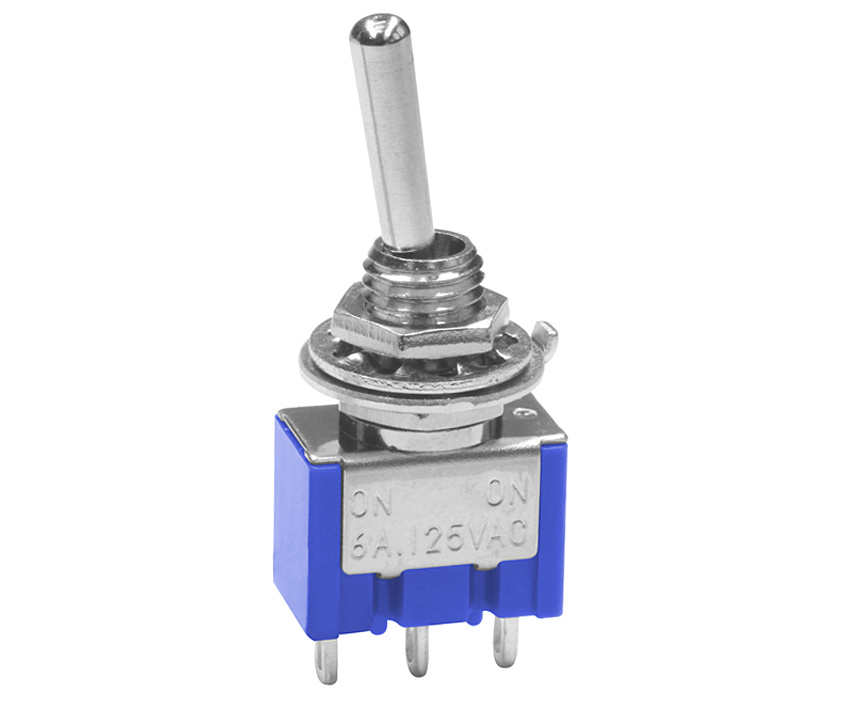

Taster in Kippschalter Bauform Belastbarkeit: 250Vac 3A oder 125Vac 6A Länge mit Hebel: 35mm  Korpus-Abm.: 7,8x13mm  Gewinde: 6mm  / Bohrung: 6,2mm  Gewindelänge ca. 8mm  Abmessungen siehe auch weitere Bilder Zeichnung  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )   Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )

Taster mit Kippschalter Serie-500 Taster mit Kippschalter 1xUM Ein-Aus-Tasten Kippschalter Wechsler mit Mittelstellung Wechsler mit Mittelstellung (einseitig tastend) Abmessungen usw. siehe weitere Bilder  Länge mit Hebel: 35mm  Korpusabm.: 7,8x13mm  Gewinde: 6mm   Gewindelänge ca. 8mm  Belastbarkeit: 250Vac 3A oder 125Vac 6A
