230V Zeitschaltuhr Einbauuhr Uhr Hutschiene bis 3500W Zeitrelais Schaltuhr

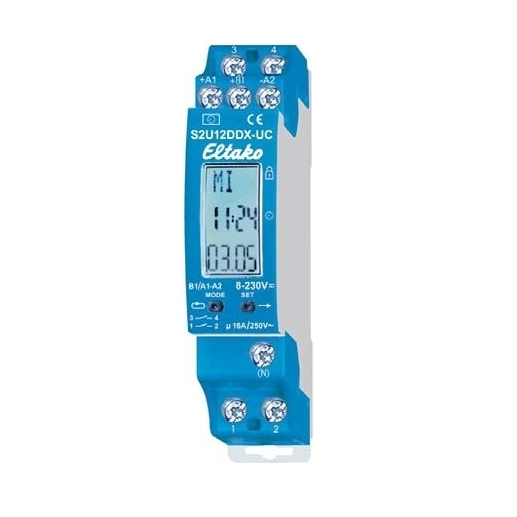

Universelles Zeitrelais bzw. Schaltuhr. Digitale Präzision im Schaltschrank, Hausverteiler, Caravan. Digitale Verteilerschaltuhr bzw. Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene). 2-Kanal Schaltuhr ideal für die Hausbeleuchtungs-Technik, Fassadenbeleuchtung, Schaufensterbeleuchtung etc. Durch den Einsatbereich auch mit 12VDC und 24VDC auch im Schaltschrankbau oder der KFZ-Technik ( Caravan usw. ) verwendbar   Besondere Merkmale:  verwendbar für 230Vac  verwendbar auch im 12V oder 24V Bereich ( AC +DC )    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  2 verschiedene Schalt-Kreise mit  potentialfreie Relaiskontakten   Einzelprogrammierung für Tag / Woche / Wochenende  Voll digitale Zeitschaltuhr Tages- und Wochenprogramm Gangreserve ca. 7 Tage bei Stromausfall  Technische Daten:  LCD Display  Schaltzeit von 1min - 7-Tage  Anzahl der Speicherplätze 60 ( Innerhalb 1Woche )  2 Kanäle = 2 Schliesserkontakte (2 Relaisausgänge) Einzelprogrammierung für Tag/Woche/Wochenende  Zufallsmodus  Staubschutzkappe  Sommer/Winterzeit  60 verschiedene Programme  Mit Astro-Funktion  Jahresprogramm   Nein ( z.B. bestimmtes Datum unterjährig )  Tagesprogramm Ja  Wochenprogramm Ja  Ferienprogramm   Nein Impulsprogramm   Nein  Zyklusprogramm   Nein  Astroprogramm   Ja  Zufallsprogramm Ja Betriebsstundenzähler Nein  Quarzgesteuert   Ja interne Pfuuferung für Stromausfall  Funkgesteuert   Nein  Stromversorgung / Weitbereichseingang UC-Version :    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  Stand-by-Verlust nur 0,1Watt   umschaltbar auf Dauerbetrieb  Schraubklemmen bis 2,5qmm  Abmessungen: B: 18mm T:58mm  Montage auf übliche Hutschiene  Zusatzinformationen und Details zu den Funktionen :  2-Kanal-Schaltuhr 1+1 Schließer potenzialfrei je bis 16A 250V AC. Mit Astro-Funktion. Stand-by-Verlust nur 0,03-0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.   Programmbeispiele:  P01/EIN/KNL1/TIM/7:50/MO+:  Das Licht auf Kanal 1 schaltet montags um 7:50 ein.P02/AUS/KNL1/TIM/8:50/MO+: Das Licht auf Kanal 1 schaltet montags um 8:50 aus.P03/EIN/KNL1/TIM/20:00/MO+: Das Licht auf Kanal 1 schaltet montags um 20:00 ein.P04/AUS/KNL1/TIM21:00/MO+: Das Licht auf Kanal 1 schaltet montags um 21:00 aus.  usw.    Mit der patentierten Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und /oder 3 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur  0,1 Watt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.  Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ca. 7 Tage ( keine Batterie nötig ). Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (bei welcher ein Impuls von 2 Sekunden ausgelöst wird) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann +/- 2 Stunden verschoben werden und zusätzlich kann ab der Fertigungswoche 19/2017 eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 8..230V UC.  Die Einstellung der Schaltuhr erfolgt mit den Tasten MODE und SET und eine Tastensperre ist möglich. Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = Deutsch, GB = Englisch, F = Französisch, IT = Italienisch und ES = Spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat.  Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung.  Uhrzeit einstellen: MODE drücken und danach bei PRG (Programm) mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren.  Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Standort einstellen (sofern die Astro-Funktion gewünscht wird): Eine Liste deutscher Städte finden sie am Ende der Bedienungsanleitung. MODE drücken und danach bei PRG mit SET die Funktion POS suchen und mit MODE auswählen. Bei BRT mit SET den Breitengrad wählen und mit MODE bestätigen. Ebenso bei LAE den Längengrad wählen und mit MODE betätigen. Nun bei GMT mit SET die Zeitzone wählen und mit MODE bestätigen. Sofern gewünscht, kann nun bei WSW (Wintersonnenwende) und SSW (Sommersonnenwende), für beide Kanäle gemeinsam, eine Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Handschaltung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Die Handschaltung wird automatisch wieder aufgehoben, sobald eine Schaltuhr-Funktion ausgeführt wird.  Sommer/Winterzeit-Umstellung: MODE drücken und danach bei PRG mit SET die Funktion SWZ suchen und mit MODE auswählen. Nun kann mit SET zwischen EIN und AUS gewechselt und mit MODE bestätigt werden. Wurde EIN gewählt, erfolgt die Umschaltung automatisch. Zentralsteuerung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Nun kann mit SET zwischen AUT (Automatik), EIN oder AUS gewechselt werden. Nach der Bestätigung mit MODE wechselt ggf. die Schaltstellung des gewählten Kanals. Soll der Schaltzustand wieder automatisch wechseln, wenn ein Zeitprogramm aktiv wird, muss anschließend wieder AUT (Automatik) gewählt werden. Wird MODE bei einer der Bestätigungen länger als 2 Sekunden gedrückt, wird die Änderung gespeichert und es erscheint die Normalanzeige. Zufallsmodus ein-/ausschalten: MODE drücken und danach bei PRG mit SET die Funktion ZUF suchen und mit MODE auswählen. Mit SET auf EIN (ZUF+) oder AUS (ZUF) stellen und mit MODE bestätigen. Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte aller Kanäle zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten auf früher und Ausschaltzeiten auf später. Schaltuhrprogramme eingeben: gemäß Bedienungsanleitung. Tastensperre einschalten: MODE und SET gemeinsam kurz drücken und bei LCK mit SET verriegeln. Dies wird durch einen Pfeil neben dem Schlosssymbol angezeigt. Tastensperre ausschalten: MODE und SET gemeinsam 2 Sekunden drücken und bei UNL mit SET entriegeln

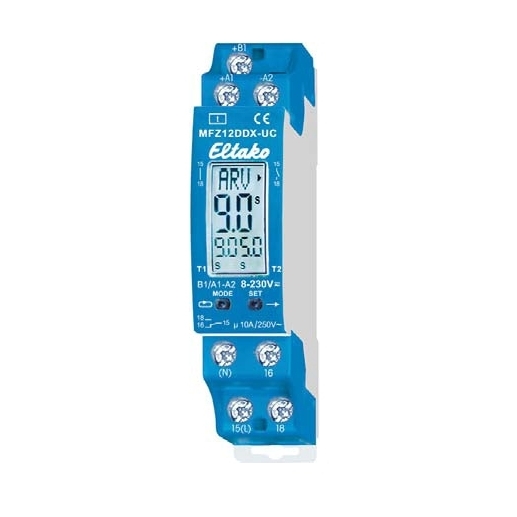

Universelles Multifunktions-Zeitrelais. Digitale Präzision im Schaltschrank oder Hausverteiler. Digitale Verteilerschaltuhr bzw. Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene).  Besondere Merkmale:  verwendbar für 230Vac  verwendbar auch im 12V oder 24V Bereich  1x Wechslerkontakt Relaiskontakt Digitale Präzision im Schaltschrank Verteilerschaltuhr digital mit Multifunktion Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene) 1-Kanal-Schaltuhr für Hausbeleuchtungs-Technik etc.  Universal-Spannung 8..12V...24V..110V..230Volt  Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LCD-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.  Technische Daten:  LCD Display und Weitbereichseingang  Zeitschaltuhr mit 18 Funktionen wie    RV = Rückfallverzögerung (Ausschaltverzögerung)   ARV = Ansprech- und Rückfallverzögerung   AV = Ansprechverzögerung (Einschaltverzögerung)   AV+ = Additive Ansprechverzögerung   ARV+ = Additive Ansprech- und Rückfallverzögerung   TI = Taktgeber mit Impuls beginnend (Blinkrelais)   TP = Taktgeber mit Pause beginnend (Blinkrelais)    IA = Impulsgesteuerte Ansprechverzögerung und Impulsformer    EW = Einschaltwischrelais      AW = Ausschaltwischrelais    EAW = Einschalt- und Ausschaltwischrelais    ER = Relaisfunktion (Solange der Steuerkontakt geschlossen ist, schaltet der Arbeitskontakt)    ES = Stromstoßschalter    ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung    SRV = Stromstoßschalter mit Rückfallverzögerung    IF = Impulsformer    A2 = 2-Stufen-Ansprechverzögerung (Mit dem Anlegen der Steuerspannung beginnt der                                                                 Zeitablauf T1 zwischen 0 und 60 Sekunden Schaltzeit von 1min - 99 Stunden   Anzahl der Speicherplätze 600  1 Kanal = 1 Wechslerkontakt (1x UM Relaisausgang)  Staubschutzkappe  Tagesprogramm         Nein  Jahresprogramm        Nein Ferienprogramm        Nein Taktgeberprogramm   Ja  Zyklusprogramm        Ja  Zufallsprogramm        Nein  Betriebsstundenzähler   Nein  Quarzgesteuert   Ja  Bei Stromausfall Gangreserve integriert Ja ( läuft wie gewohnt weiter )    Sicherheit bei Stromausfall: Die eingestellten Parameter werden in einem EEPROM gespeichert und stehen daher nach einem Stromausfall sofort wieder zur Verfügung Funkgesteuert     Nein  Stromversorgung/Weitbereichseingang: 8-230VAC  AC bei Wechselspannung oder  10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48Vdc)  Belastbarkeit Kontakt: 10A (1x Wechsler)  Schaltleistung Glühlampen  2000W Schaltleistung Leuchtstofflampen DUO 1000VA Schaltleistung Leuchtstofflampen parallel 500VA Schaltleistung Leuchtstofflampen induktiv  1000VA  Stand-by-Verlust nur 0,05-0,5 Watt Abmessungen: B: 18mm T:58mm  Schraubklemmen bis 2,5qmm  Abmessungen: B: 18mm T:58mm  Montage auf übliche Hutschiene

12V Zeitschaltuhr 12Volt Version Digitale Präzision im KFZ, Caravan, Schaltschrank, Gartenhaus, Fischerhütte, Jagdhaus usw.  Zeitgenaues automatisches schalten jedes beliebigen elektronischen Verbrauchers Beispiele:  Lampen, Pumpen, Ventilatoren automatische Nachtbeleuchtung usw. Integriertes LCD-Display manueller, oder vollautomatischer Betrieb 16 Verschiedene, individuelle Zeitfenster programmierbar Jedes Zeitfenster hat einen Einschaltzeitpunkt und einen Ausschaltzeitpunkt ( on / off ). Tagesprogramm + Wochenprogramm + frei wählbare (und programmierbare) Einzeltage (oder Blockbildung: Mo-Fr, Sa-So, usw.) kleinste Schaltzeit: 1 Minute auswechselbare Batterie ( Gangreserve bei Stromausfall )  schaltbar auch manuel per Taste Durch Drücken der „AUTO/MANU“ Taste können Sie ihre Verbraucher auch manuell einschalten ( ON ), ausschalten ( OFF ), oder automatisch durch die Zeiteinstellungen regeln lassen ( AUTO ). Hutschienenbefestigung oder Schraubbefestigung möglich ( siehe auch weitere Bilder )  Technische Daten Spannungsversorgung: 12V ( 11-16V ) DC Gleichspannung  Schaltkontakt: 1x Schliesser ( Ein-Aus = siehe auch weitere Bilder ) Kontakt-Belastbarkeit des integrierten Relais bis 25A bis 3500W Relaiskontakt geeignet für 12V 24V 36V 48V DC oder auch 230V AC Montage auf Hutschiene 35mm Standard DIN-Schiene oder auch nur AP-Schraubbefestigung möglich Zeitschaltung: 1 Minute bis 168 Stunden Kabeleinlaß 4x5mm für Kabellage 0,75...8qmm  Eigenverbrauch < 5W Betriebstemperatur: -10°C bis 50°C Zeitungenauigkeit: +/- 2 Sekunden pro Tag (bei etwa 25°C) Relative Luftfeuchtigkeit: 95% Maße: 120 x 72 x 50 mm Gewicht: 210 g Batterie für Gangreserve ( Stromausfall ) integriert und austauschbar ( 1x AA Mignon )  Diese Niederspannung-Zeitschaltuhr gibt es in zwei Ausführungen :  Bst Nr 99-100-00180 = 12Volt Zeitschaltuhr Bst Nr 99-100-00190 = 24Volt Zeitschaltuhr Optionales Zubehör hierzu erhältlich ..... z.b. für ihre Stromverteilung ... und je nach Querschnitt der verwendeten Kabellage z.B.  Art-Nr 31-843-00010 = Sicherungshalter für AGU Fuse 1-fach für Kabel bis 25qmm  Art-Nr 31-842-00430 = 30A AGU Sicherung  Art-Nr 39-400-00071 = Verteilerblock  5-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Art-Nr 39-400-00025 = Verteilerblock  6-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Alternativ  Art-Nr 31-843-00170 = Sicherungshalter für ATC Flachstecksicherungen Anreih-Halter KFZ 5-fach

Analoge Schaltuhr Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten   Analogschaltuhr QSU Tagesschaltscheibe, mit Handschalter Ein und unverlierbare Schaltreiter, kürzeste Schaltzeit 15-Minuten, mit Gangreserve von 100-Stunden bei Stromausfall, Quarz, 1-Kanal-Schalter EIN-AUS    Schaltuhr für den Einbau im Schaltschrank, Hausverteilung, Sicherungsschrank usw.  zum Einbau auf Hutschiene (DIN Rail Schiene) Verwendungszweck Wohnhäuser / Dienstleistungssektor / Industrie usw.  Tagesschaltscheibe Anzeigen Schaltscheibe (mit Reitern) mit Handschalter Ein und unverlierbare Schaltreiter kürzeste Schaltzeit 15 Minuten mit Gangreserve bis 100 Stunden bei Stromausfall Interner Batterietyp wiederaufladbare NiMH Akku  Ganggenauigkeit +/- 1s/Tag Quarzgesteuert 1 Kanal Schaltrelais  Staubschutzkappe Betriebsspannung: 220-240VAC 50Hz Belastbarkeit Relais 230VAC 16A Schaltleistung: max 3500W 16A  Max. Schaltleistung resistive Belastung 3500W Lampen, Boiler...  induktive Belastung (cosɸ>= 0.6) 1000VA zb. Motoren  Potentialfreier Schaltkontakt  umschaltbar auf Dauerbetrieb interne Pufferung für Stromausfall Max. Querschnitt der Kabel an den Klemmen 4qmm Schutzart IP20-IP30 (Wandmontage mit Klemmenabdeckungen) und IP40 (Schalttafeleinbau, Verteilereinbau) Ausgang Anschlussklemmen mit unverlierbarer Schraube Schutzklasse II Betriebstemperatur   -10°C ... +50°C Platzbedarf 1TE = 1 Teilungseinheiten Abmessungen: Breite 17,5mm wie ein Sicherungsautomat / Länge 90mm ( siehe auch Zeichnung weitere Bilder )

Digitale Zeitschaltuhr LAN IP Netzwerk Zeitschaltuhr mit APP zum verbauen in Schaltschrank, Sicherungskasten  Für automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage) Kurzdaten:   Digitale 4-Kanal Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten Digitales 4-Kanal Fernschaltgerät steuerbar über Netzwerk ( LAN )  Digitale Präzision im Schaltschrank - Einstellung der digitalen Uhr über ihren Browser also Computer ... Notebook... Laptop usw. Bedienung über Webbrowser oder APP  zum Einbau auf Hutschiene ( 4TE DIN Rail Schiene ca. 72mm ) Gangreserve bei Stromausfall eingebaut hält bis zu 4-Tage nach Trennung vom 230VAC Netz LAN RJ45 IP-Schaltaktor, Schaltung über ein TCP/IP-Netzwerk 4 Schaltausgänge potentalfrei 10A 250VAC ON-OFF Relais Schliesserkontakt Nennbetriebsspannung: 230VAC typisch ( Range 100-240VAC 50-60Hz Leistungsaufnahme: nur 1VA typisch ( ca. 1Watt ) Weitere Details siehe auch weitere Bilder !  Technische Daten :  4 potentialfreie Schaltausgänge je 10A 230V ( Ein-Aus Schliesserkontakt )   Schraubklemmen bis 1,5qmm  LED-Zustandsanzeige der Schaltausgänge lokale Bedienung der Schaltausgänge ebenso möglich  beliebige Namenszuordnung der 4 Schaltausgänge zu den gewünschten Verbrauchern 4 digitale Eingänge für potentialfreie Taster (abziehbare Schraub-/Steckklemmen) Pufferung der Einstellungen und Uhrzeit bei Stromausfall Betrieb als Schaltuhr mit 5 Schaltzeiten für jeden Schaltausgang automatische Uhrzeitsynchronisation * Je Schaltausgang sind 5 Ein- oder Ausschaltzeiten individuell wählbar.    Beispiel: Montags bis Freitags um 5.30 Uhr morgens eingeschaltet und um 17.00 Uhr ausgeschaltet.    Auch einmalige Schaltungen zu einem bestimmten Datum sind einstellbar ! Die für die Schaltfunktionen benötigte Uhrzeit kann der Control IP4 mit dem Simple Network Time Protocol (SNTP) automatisch vom Server europe.pool.info.org erhalten und wird dann, falls der Server erreichbar ist, stündlich abgeglichen. Netzwerkanschluss RJ45 10/100Mbit auf der Frontseite Link- und Aktivitätsanzeige für den Netzwerkanschluss Reset über Fronttaster Zugriffsschutz durch optionale Passwörter für Administrator und Benutzer plattformübergreifende Bedienung über Webbrowser SmartPhone Bedienung per kostenloser Rutenbeck Remote-App (iOS) Die im App Store von Apple verfügbare, kostenfreie App Rutenbeck-Remote erlaubt die Fernsteuerung des Gerätes via Apple Smartphone bzw. Tablet. UDP-Protokollsteuerung aller Funktionen/Parameter - manuelle Adressvergabe oder dynamisch über DHCP - Bedienoberfläche in den Sprachen D/GB 4x Relaisausgänge ( Potentialfrei  4x Schliesserkontakt ) max 230VAC je 10A bei ohmschen Lasten (cos Phi = 1) = 2,3KW = 2300VA  max 230VAC je   7A induktive Last (cos Phi = 0,4) = 1,6KW = 1610VA Platzbedarf 4TE = 4 Teilungseinheiten Temperaturbereich: -5°C ... + 45°C Indoor üblich WEEE: Ja / RoHS konform: Ja Schutzart IP-20 Indoor  Lichtgrau (ähnlich RAL 7035) Abmessungen: B: 71,5mm H: 58,3mm T: 90mm Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser
