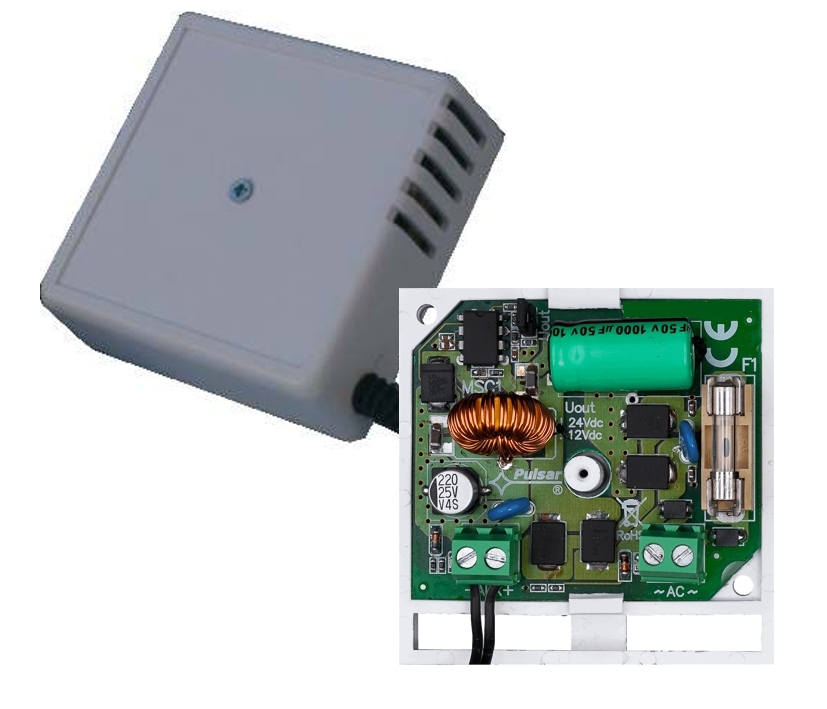

ACDC Wandler 16-30VAC oder DCDC 22-42VDC auf 12VDC 1,5A oder 24VDC 1A

Produktinformationen "ACDC Wandler 16-30VAC oder DCDC 22-42VDC auf 12VDC 1,5A oder 24VDC 1A"

ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A

  • Universal Wandler ACDC oder DCDC Spannungswandler
  • Eingang 16-30V AC oder 22-42V DC
  • auf
  • Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A)
  • Ausgang über Jumper einstellbar (JUout)
  • Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und
  • solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen.
  • Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der
  • Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze.
  • Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC)
  • werden mit diesem Spannungswandler auf ein
  • verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert.
  • Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt.
  • Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler
  • sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse.

Technische Daten:

  • ACDC / DCDC Spannungswandler im Aufputzgehäuse
  • Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC
  • Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC
  • Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A
  • Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A
  • Leistung max 18W  für Ausgang = 12V DC
  • Leistung max 24W  für Ausgang = 24V DC
  • Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC)
  • Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout)
  • Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC
  • Restwelligkeit: 50mV p-p max.
  • Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls,
  • Automatisches Zurücksetzen
  • Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!)
  • Statusanzeige LEDs
  • Betriebsumgebung
  • Umgebungsklasse 2
  • Temperatur-Einsatzbereich:  -10 bis + 40°C,
  • relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend)
  • Gehäuse-Material
  • Schutzgrad IP20,
  • Abmessungen 70 x 28 x 70 (B x H x L)
  • Konformität, Garantie CE, RoHS,
  • Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 )
  • Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 )
  • oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm
  • Abmessungen: 70 x 28 x 70 (B x H x L)
