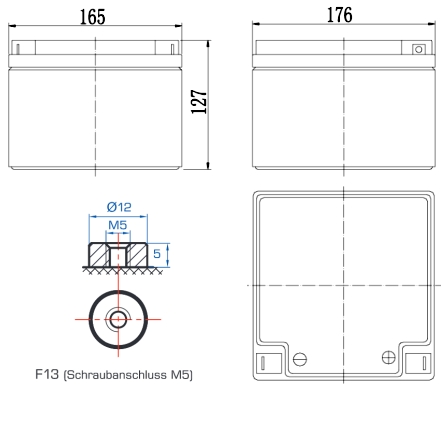

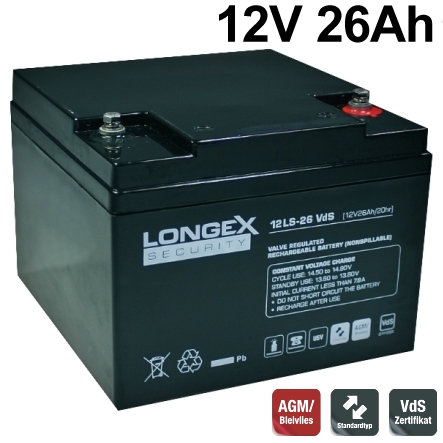

12V Bleiakku 12V 26Ah AGM Blei Vlies 166x175x125mm

24V USV Modul Akkulader für DIN-Schienen als DC USV-System  Anschluss einfach parallel zur bestehenden 24V Gleichspannungsversorgung und einem externen optionalen 24V Bleiakku, geeignet für 24V Systeme bis 40A, integrierter Akkulader mit Schutz gegen Akkuverpolung,  Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen.24V DC USV-System mit integr. Akkuladesystem montierbar auf üblichste 35mm DIN-Schienen Anschluss parallel zur 24Volt Netzteil Stromversorgunggeeignet für 24V DC Systeme bis 40A Laststrom z.B. 2x12V Akku in Serie 3in1 DC-USV-Modul mit Batterieüberwachung + Lastausgang + integrierter Akkutester bzw. vollständige Diagnose und Überwachung von 24V DC-Ausgangs (OK) Batterieentladung und Batterieausfall + Schutz gegen Akkuverpolung Primär ausgelegt für Blei-Säure-Batterie, Bleigel Akkus, AGM Kapazitätsbereich der Akkus  4Ah bis 135Ah  ( Pufferzeiten siehe weitere Bilder ) Ladestrom bis 2A automatisch überwachend Relaisausgang 3x potentialfreie Schließerkontakte als Statuskontakte für externe Anzeige Überwachung    Relais-Funktionen parallel zur LED-Anzeige z.B.    Relaiskontakt geschlossen wenn Gleichspannung OK und zwischen 21V und 29V ( LED Grün = OK )    Relaiskontakt geschlossen bei entladener oder defekter Batterie / Akku ( LED Rot )    Relaiskontakt geschlossen bei zu hohem Entladestrom der Batterie / Akku ( LED Gelb ) 3-fach LED-Anzeige     für Status-Anzeige DC-Spannungsversorgung o.k.    Batterie... Akku OK ( Grüne LED = DC BUS OK ) und     Gelbe LED = BAT Discharge und      Akku defekt bzw. kompplet entladen ( ROT = BAT-FAIL ) Technische Daten : Eingangsspannungsbereich: 24V...29Vdc Eingangsnennstrom: bis zu 40A Akku-Spannungsbereich: 21...29V DC Akku-Strombereich: 0...40A Akku-Ladestrom: 0-2A typisch für Akkukapazität 4...135Ah 24V Akkus Relaiskontakte Belastbarkeit bis 30VDC max 1A über Schraubklemmen Betriebstemperaturbereich: -30...+70°C Vibrationsfest im Bereich : 10-500Hz 2G 10min Kontakte: Schraubklemmen Bauform: für Hutschiene übliche 35mm Abm.: Bautiefe ab Hutschiene: 113,5mm / B: 63mm / H: 125,2mm Gewicht: 420gr Sicherheitsstandard und erfüllte Normen: EMC Emission : BS EN/EN55032(CISPR32) EMC IMMUNITY : BS EN/EN61000-4-3 / BS EN/EN61000-4-4 / BS EN/EN61000-4-5 / BS EN/EN61000-4-6 / BS EN/EN61000-4-8 Optional erhältlich ist noch ein Redundanzmodul = DRDN20-24 das ist ein 20A Redundanzmodul, das zusammen mit einer Stromversorgung ( Netzteil ) verwendet werden kann, um die Zuverlässigkeit des Gesamtbetriebs zu verbessert.Lieferung ohne Akku ( siehe Zubehör 2x12V = 24V xxAh )

Batterietrenndioden bzw. Diodenkoppler für 2 Batterien oder 2 Netzteile etc. Universell verwendbar.  Mithilfe eines Dioden-Kopplers lassen sich zwei oder mehr Gleichstromquellen parallel schalten, um den betriebsnotwendigen Verbraucher zu versorgen. Dioden Strom Verteiler ermöglichen es gleichzeitig mehrere Batterien, oder Netzteilen aus einer Stromquelle zu laden, ohne daß die Netzteile bzw. Einzelbatterien miteinander verbunden sind. Andererseits kann z.B. die Bordnetzbatterie belastet werden, ohne daß gleichzeitig auch die Starterbatterie mit entladen wird. Bei der Nutzung moderner Shottky-Dioden wird darüber hinaus der Spannungsverlust klein gehalten. Anwendungsbereich: Solaranwendungen Bootsbereich KFZ LKW Kraftfahrzeugbereich Car Hifi etc. Dioden-Koppler werden verwendet, um eine fortlaufende Gleichstromleistung zur Versorgung entscheidender Geräte, wie z. B einem elektronischen Motorsteuerungssystem, zu gewährleisten. Mithilfe eines Dioden-Kopplers lassen sich zwei oder mehr Gleichstromquellen parallel schalten, um den betriebsnotwendigen Verbraucher zu versorgen. Versagt eine Quelle, wird die Versorgung des notwendigen Verbrauchers nicht unterbrochen. Die Dioden-Koppler zeichnen sich durch einengeringen Spannungsabfall aus, der sich auf die Verwendung von Schottky-Dioden zurückführen lässt: Bei Niederstrom liegt der Spannungsabfall bei ca. 0,3 V und der Nennausgang bei ungefähr 0,45V Technische Daten Maximaler Dauerstrom : 80A verwendbar mit 12V 24V Systemen Eingänge: 2 / Ausgänge: 1 Anzahl der Batterien/Netzteile: 2 Verbrauchte Leistung < 5VA Schottkydioden intern 0,3-0,45V Spannungsabfall: 0,3 Volt Befestigung:  M6 Bolzen Maße: 60 x 120 x 75 mm Gewicht: 0,8 KG Anschluss und weitere Info siehe auch weitere Bilder !  Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich ( siehe auch in der Rubrik ähnliche Artikel ) : Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )  Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher
