Relais 12V DC Spule F4011 Serie Liegend Ersatz für FEME Eichhoff Liebherr RAFI uvwm

Kartenrelais, Printrelais für Platinen in liegender Ausführung .. Pinlayout siehe weitere Bilder Ersetzt sehr viele liegende Relais-Typen zum Beispiel Wallek WPR121024, Feme FVA0012610, FTA0012610 und andere. Einsatz zum Beispiel auch bei Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 24Vdc (1,2 Kohm +/-180ohm ) 480mW ca. 20mA ( Range 16V...31V )  Schaltkontakt = 1x Wechsler (1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 8A  24Vdc (1,2 Kohm +-180R) ca. 20mA ( Range 16V...28V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt) / AgNi0.15 Kontaktbelatbkeit: Nennschaltstrom: 8A 250VAC / Schaltstrom, max. 8A Schaltspannung, max.: 400V AC siehe auch Datenblatt weitere Bilder  Schaltleistung, max.: 1250VA 5A Prüfspannung Spule/Kontakt: 4000Veff / offener Kontakt: 1000Veff Datenblatt = Series A101: C (CO) 8A, 250VAC, general purpose, 70°C Ansprechzeit, typ.: 7ms / Abfallzeit typ.: 3ms / Gehäuseabmessungen: B: 28,0mm T: 25,1mm H:10,4mm  Pinlayout: liegend siehe Skizze

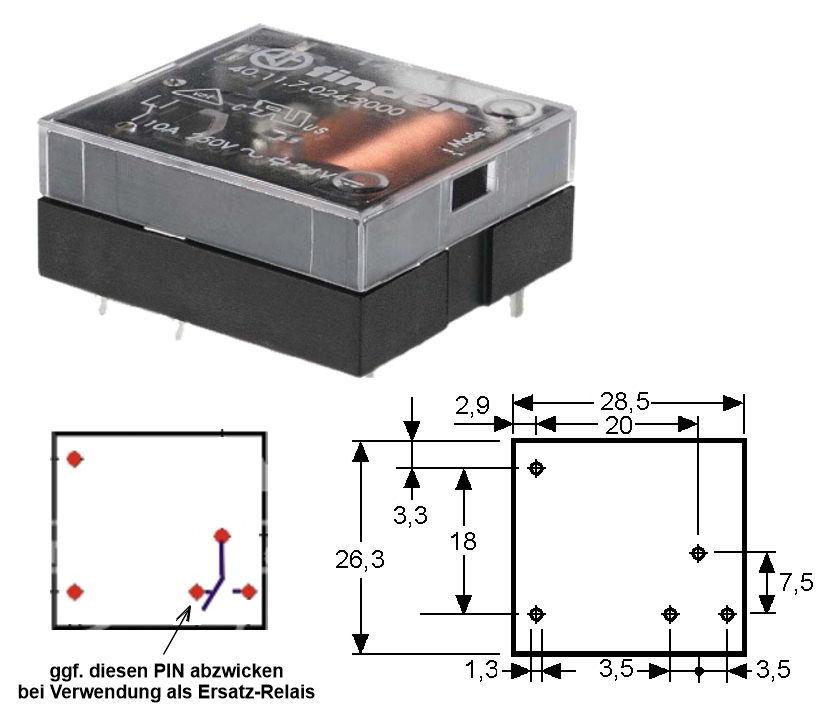

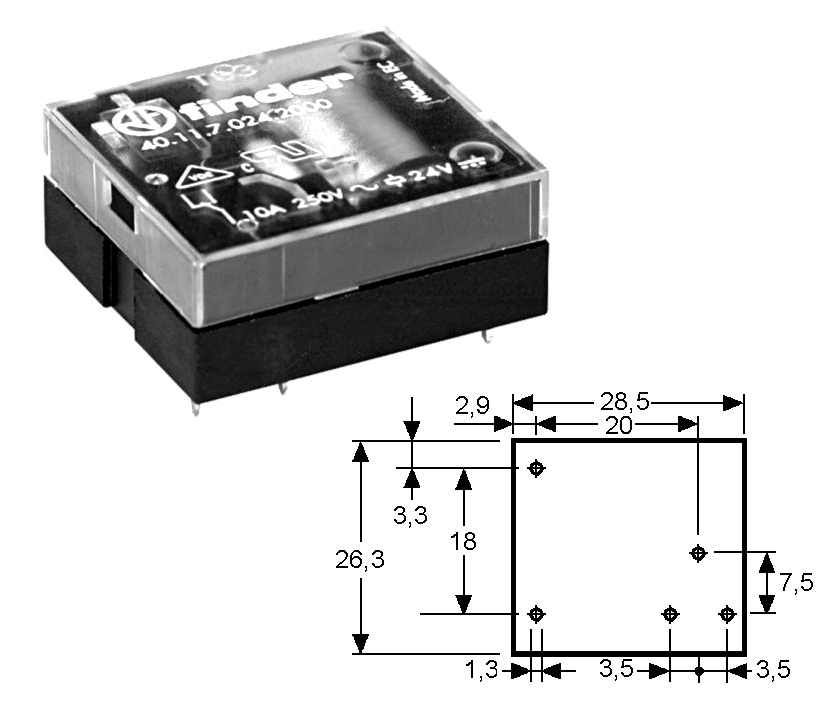

F4011 Kartenrelais, Platinenrelais, Printrelais für Platinen in liegender Ausführung .. Pinlayout siehe weitere Bilder Ersetzt sehr viele liegende 24V Relais-Typen zum Beispiel Wallek Feme Eichhoff und andere. Einsatz zum Beispiel auch bei Liebherr, Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 24Volt DC  480mW ca. 20mA ( Range 16V...28V )  Schaltkontakt = 1x Wechsler ( 1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 10A  24Vdc (1,2 Kohm +-180R) ca. 20mA ( Range 16V...28V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt)  Kontaktbelastbkeit: Nennschaltstrom: 10A 250VAC   Gehäuseabmessungen: B: 28,5mm T: 26,3mm H:12,7mm Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 undEN 60335 6kV (1,2/50 μs), 8 mm Luft- und Kriechstrecke Umgebungstemperatur bis + 70 °CPinlayout siehe auch weitere Bilder !

Liegendes 12V Relais. Ersetzt u.a. auch Wallek oder FEME Relais FVA0012xxx mit 12V und 13,5V und 14,6V usw. sowie etliche andere Hersteller in der selben Bauart *** Leider nicht mehr lieferbar Ersatzartikel = Bst-Nr 47-826-00285 ****  Ersetzt sehr viele liegende Relais-Typen Kartenrelais, Printrelais für Platinen und Steuerungen aller Art Spule: 12V DC Gleichspannung ( 11-18V) Spulenwiderstand 290-Ohm 41mA Kontaktbelastbkeit: bis 250V bis 10A bis 2500VA Kontakt: 1x Schliesser (1xEIN) Pin 1+ 3 Printversion: RM: 7,5 - 10 - 5mm (siehe Zeichnung) Abmessungen: B:28mm T:25,6mm H:10,7mm Abgekündigtes Ersatzteil solange Vorrat reicht !
