12VAC Ringkerntrafo 12V Trafo 50VA 2x12V oder 24VAC
48,40 €
% 59,95 € (19.27% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "12VAC Ringkerntrafo 12V Trafo 50VA 2x12V oder 24VAC"
12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann.

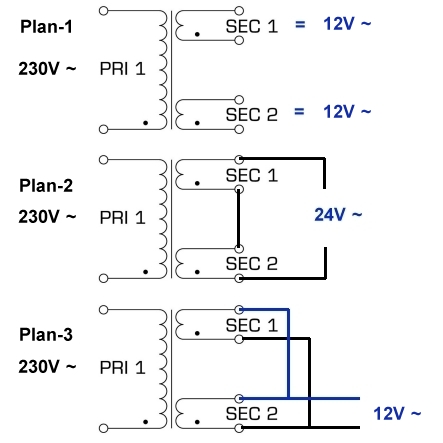

- Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge
- 2x 12V AC je 2,08A oder
- 1x 12V AC 4,16A oder
- 1x 24V AC 2,08A
- Eingangsspannung: 220-240VAC typisch 230VAC 50Hz
- zur sicheren elektrischen Trennung der Ein- und Ausgangsseite
- Galvanisch getrennt
- Weitere technische Daten:

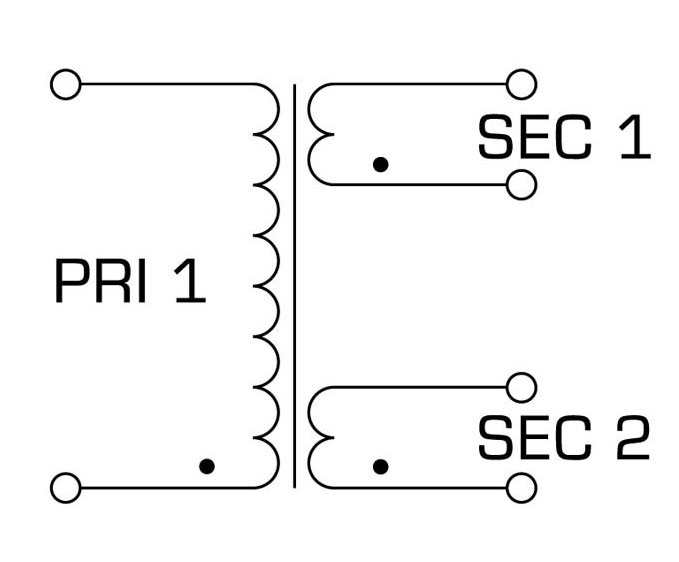

- Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz
- Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A
- Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A
- Leerlaufspannung: 13,3VAC
- Unter max Belastung 11,9-12,1VAC
- Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:
- Braun/Grün und Rot/Blau
- Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:
- Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau
- Abmessungen:
- Durchmesser: 78-80mm
- Höhe: 34-35mm
- Gewicht: 0,7Kg
- Lieferung inkl. Befestigungssatz
- 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
