7,85 €*
% 11,00 €* (28.64% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 39-859-00460
Produktinformationen "6,3mm Klinkenbuchse Stereo Klinkeneinbuchse D-Type Einsatz"

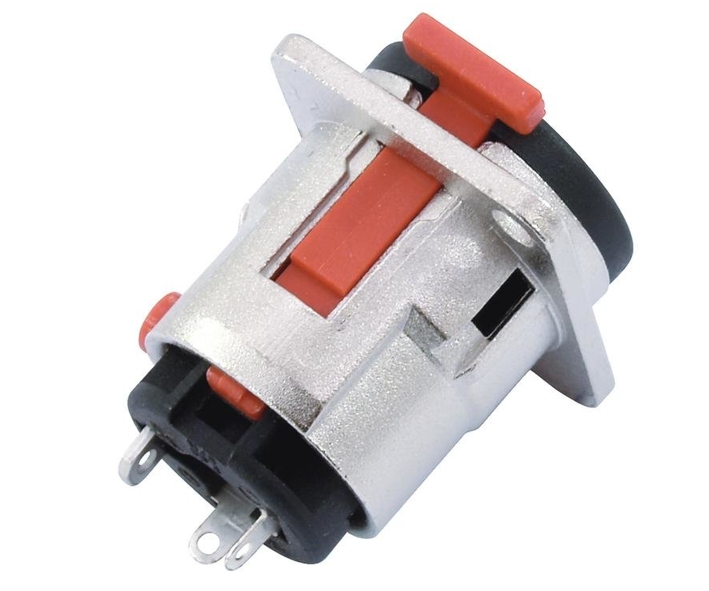

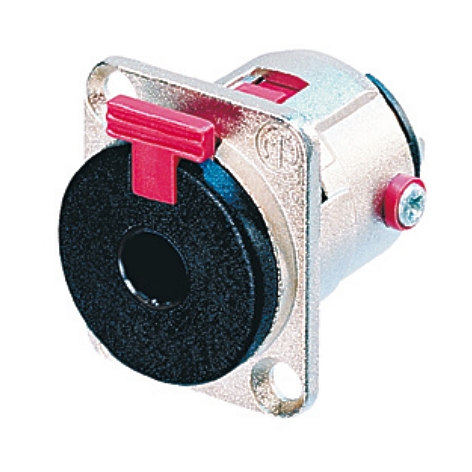

6,3mm Stereo Klinkenbuchse Stereo Einbaubuchse D-Type Ausführung
- 6,3 mm Stereo-Einbaubuchse mit Verriegelung damit der gesteckte Klinkenstecker nicht von selber rausgeht
- Vollmetallgehäuse
- Vernickelte Kontakte
- Lötkontakte ( siehe auch weitere Bilder )
- D-Type Gehäuse Flanschbuchse ( siehe auch weitere Bilder Zeichnung )
- robuste langlebige Version
- Mit mechanischer Verriegelung
- Geeignet für NF-Audioanwendung geschirmt oder auch Lautsprecheranwendung, PA-Box, Verstärker, Endstufe, Mixer
- Mit mechanischer Verriegelung
- Die 3 polige Einbauklinkenbuchse gewährleistet stabile und sichere Verbindungen, wo versehentliches Ausstecken, Erschütterungen oder Vibrationen auftreten können.
- Passend für Standard Mono- oder Stereo-Klinkenstecker.
- Wählbare Masseoptionen: Standardmässig isoliert, für einen Sleeve/Panel Verbindung muss der rote Isolator an der seitlichen Schraube entfernt werden

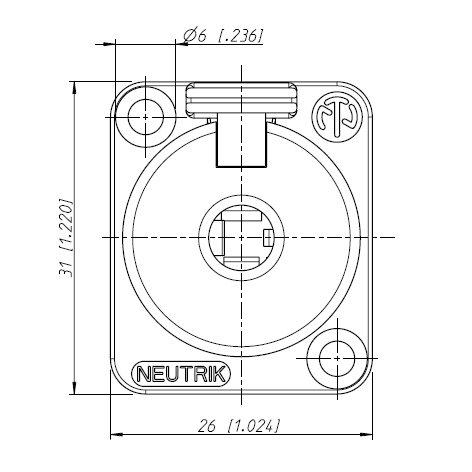

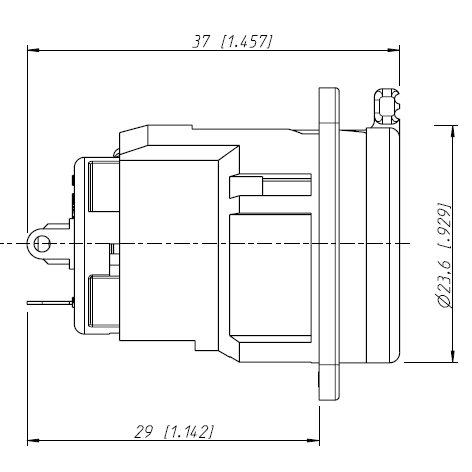

- Abmessungen: B: 26mm H: 31mm T: 37mm

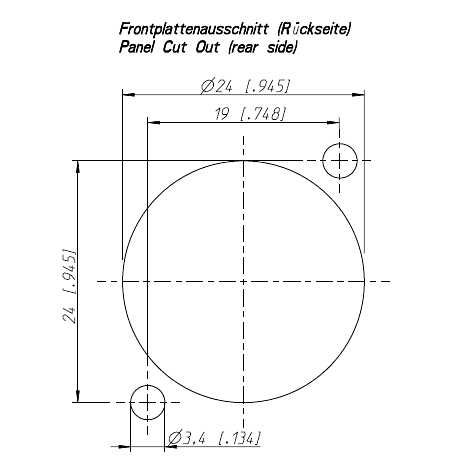

- Einbaudurchmeser: 24mm

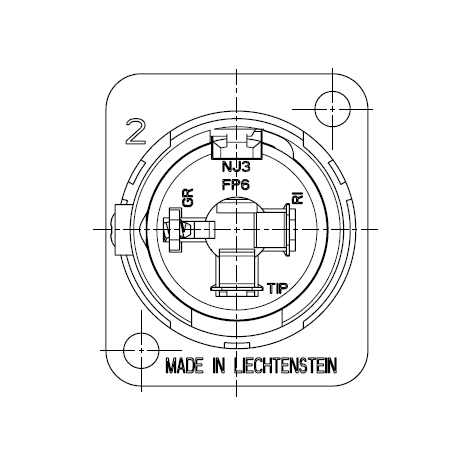

- Alle Abmessungen siehe Zeichnung
- Elektrische Daten
- Sicher verriegelnde Chassis Klinkenbuchse
- Durchgangswiderstand < 6 mOhm (initial)
- Durchschlagsfestigkeit 1 kVdc
- Isolationswiderstand = 1 GOhm 500VDC
- Nennstrom pro Kontakt 10A
- Temperaturbereich -25 °C to +70 °C
Zusatzinfo: Umfangreiches Zubehör erhältlich
- 62-630-03341 = 19zoll Metallleiste für bis zu 6 D-Type Einsätze
- 62-630-03338 = 19zoll Metallleiste für bis zu 8 D-Type Einsätze
- 62-630-03340 = 19zoll Metallleiste für bis zu 12 D-Type Einsätze
- 62-630-03342 = 19zoll Metallleiste für bis zu 24 D-Type Einsätze
- ---
- 39-825-01050 = Einbaudose aus Metall für den Tisch Wände usw.
- 85-771-03320 = Unterputz D-Type Träger Blende
- 85-771-03300 = Jung Unterputz D-Type Träger Rahmen
- 85-771-03060 = D-Type Bodendose Wanddose Vollmetall
- 85-753-00460 = Einbauschale Terminal für PA Boxen
- 85-753-00390 = Einbauschale Terminal für PA Boxen
- 85-753-00440 = Einbauschale Terminal für PA Boxen
- ----
- 39-859-00280 = 6,3mm Stereo Klinkenstecker
- 39-859-00270 = 6,3mm Mono Klinkenstecker
- 39-859-00290 = 6,3mm Mono Klinkenstecker ( smal )
- 39-859-00023 = 6,3mm Mono Winkel-Klinkenstecker
- ---
- Lautsprecherkabel, geschirmte NF Kabel usw. ggf. Fragen Sie einfach danach - Wir beraten Sie gerne !
