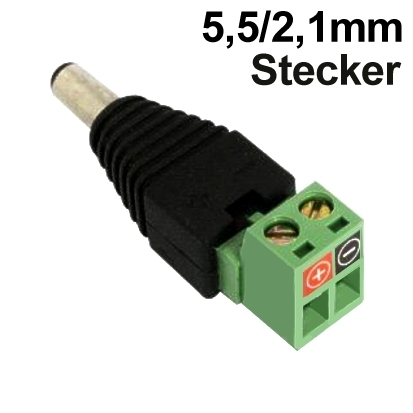

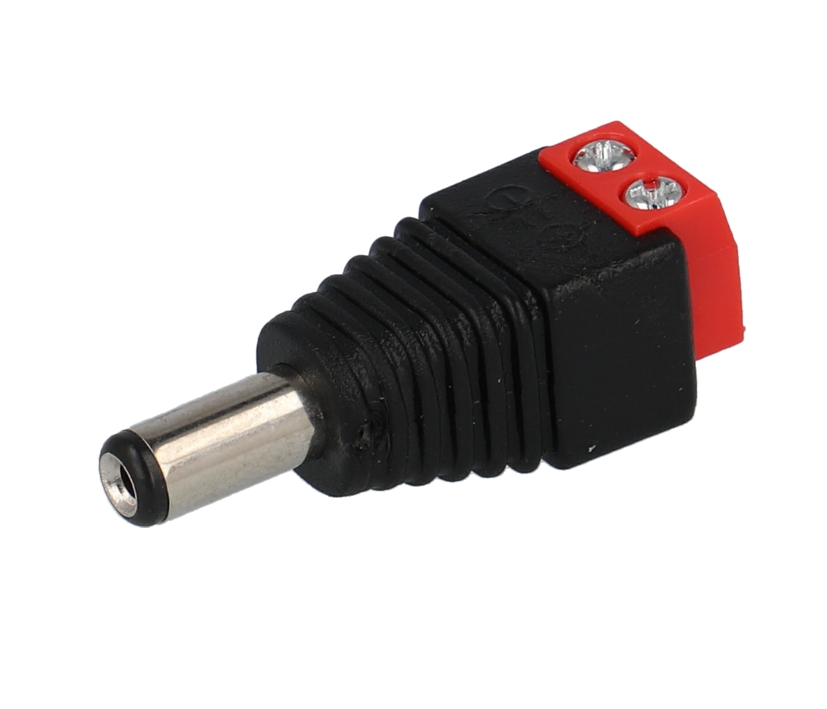

Adapter Hohlstecker 5,5x2,1mm auf Klemme Schraubanschluss 2Draht Adapter

Netzteiladapter 4-fach Hohlsteckeradapter bzw. kompakter 4-fach Stromverteiler für die Kameratechnik, Servicewerkstatt, Labortechnik usw.  Eingang über 2x 4mm Bananenstecker (Rot/Schwarz) mit 1m Kabelzuleitung  Zusätzlich ist ein intern verschalteter Verpolungschutz angebracht ( dadurch nur geeignet für Gleichspannung 5V, 9V, 12V, 24V bis 36V DC ) Ausgelegt für max. 3A je Ausgangsbuchse ( kurzfristiger Peak 5A je Buchse )  Gesamtbelastbarkeit 12A 4x Ausgangsbuchse (Hohlbuchsen) 5,5 x 2,1mm Polung alle Buchsen: Innen Plus (+) Abmessungen 72 x 50mm H:21mm Passende Netzteile hierzu siehe Zubehör-Register Zusatzinfo: auch als 6-fach Verteiler mit Bst.Nr.: 41-109-0211 erhältlich   Ähnlicher Y-Adapter Kabel Verteiler wie folgt ( siehe auch Register unten ähnliche Artikel )     41-109-00165 = 2-fach Verteiler Y-Adapter Kabeladapter  41-109-00150 = 4-fach Verteiler Y-Adapter Kabeladapter  41-109-00170 = 5-fach Verteiler Y-Adapter Kabeladapter  41-109-00210 = 4-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker 41-109-00211 = 6-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker

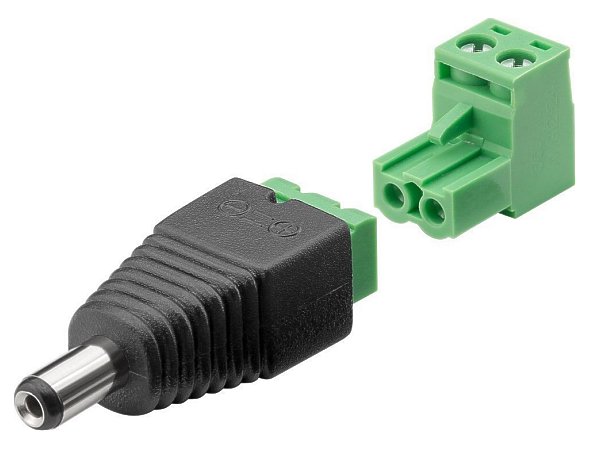

Netzteilkupplung (female) Hohlsteckerbuchse 2-Draht Adapter Der ideale Adapter in der Kameratechnik, LED Technik, Netzteile, Stromversorgungstechnik etc. wenn man nicht löten will oder technisch bedingt nicht kann: Hohlsteckerbuchse 5,5/2,1 auf 2x Schraubklemmen für Kabel 0,14...2,5qmm Abziehbare 2pol Stecker mit Kodiernase gegen Verpolung und Markierung für Polarität Hohlsteckerbelegung Innen = (+) und Außen = (-) Abmessungen: L: ca. 51mm / B: 15mm / H: 17mm passendes Stecker = Gegenstück = siehe Zubehör-Register = Bst.Nr.: 41-149-00260

5fach Y-Adapter Hohlstecker-Adapter 5-fach Verteiler z.B. für 12V oder 24V in Verbindung mit Netzteilen, kameras, LED Strips, Kleingeräte, Beleuchtung usw  4 x Kleinspannungsstecker 5,5/2,1mm  1 x Kleinspannungsstecker 5,5/2,1mm mit Ferritkern zur Entstörung 1 x Kleinspannungskupplung 5,5/2,1mm (Netzteil) Adapterkabel zur Spannungsverteilung 5,5 x 2,1mm. Beim Einsatz von mehreren steckerfertigen Kleingeräten aller Art z.B. Kameras usw. z.B. mit Hohlstecker Anschluß können Sie mit diesem 5-fach Adapterkabel mehrere Kleinverbraucher über ein Netzteil versorgen. Achten Sie jedoch unbedingt darauf, dass die Stromaufnahme aller Verbraucher nicht größer ist als die Gesamtleistung des von Ihnen verwendeten Netzteils. Länge des gesamten Adapters 200mm.   Ähnlicher Y-Adapter Kabel Verteiler wie folgt ( siehe auch Register unten ähnliche Artikel )    41-109-00165 = 2-fach Verteiler Y-Adapter Kabeladapter  41-109-00150 = 4-fach Verteiler Y-Adapter Kabeladapter  41-109-00170 = 5-fach Verteiler Y-Adapter Kabeladapter  41-109-00210 = 4-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker 41-109-00211 = 6-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker

4-fach Verteiler Y-Adapter Adapterkabel zur Spannungsverteilung mit 5,5/2,1mm Hohlsteckern Beim Einsatz von mehreren steckerfertigen Kleingeräten aller Art z.B. Kameras, LED Strips usw usw. z.B. mit Hohlstecker Anschluß können Sie mit diesem 4-fach Adapterkabel mehrere Kleinverbraucher über ein Netzteil versorgen. Achten Sie jedoch unbedingt darauf, dass die Stromaufnahme aller Verbraucher nicht größer ist als die Gesamtleistung des von Ihnen verwendeten Netzteils ist. Länge des gesamten Adapters 400mm   Ähnlicher Y-Adapter Kabel Verteiler wie folgt ( siehe auch Register unten ähnliche Artikel )   41-109-00165 = 2-fach Verteiler Y-Adapter Kabeladapter  41-109-00150 = 4-fach Verteiler Y-Adapter Kabeladapter  41-109-00170 = 5-fach Verteiler Y-Adapter Kabeladapter  41-109-00210 = 4-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker 41-109-00211 = 6-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker

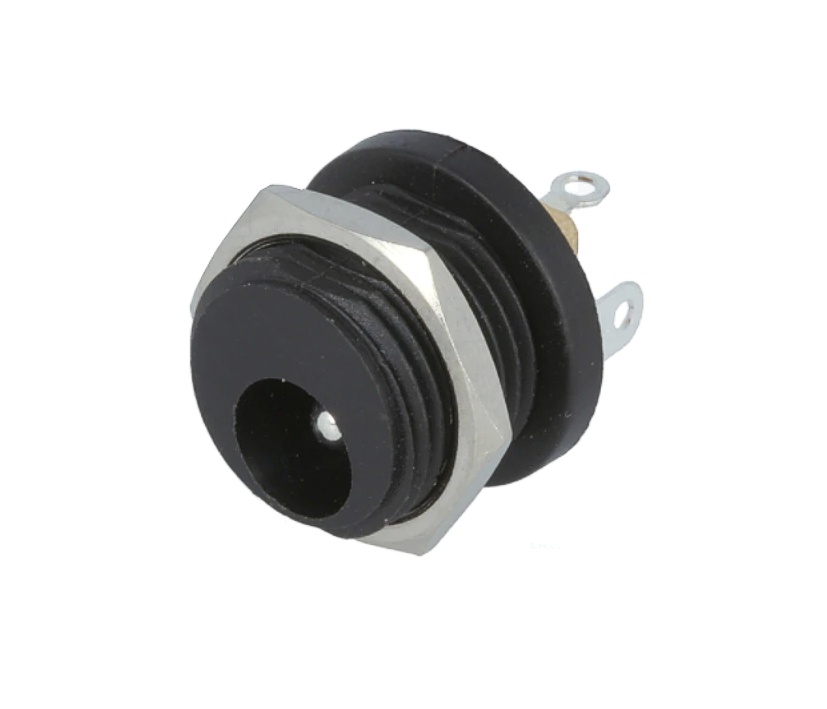

5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert Kunststoff vollisoliert mit  3-Lötkontakte mit integriertem Schaltkontakt ( Öffnerkontakt  siehe auch Zeichnung weitere Bilder )  Kunststoff vollisoliert mit Überwurfmutter für die Zentrafbefestigung Kontaktbereich : Einbau-Buchse für Hohlstecker mit Durchmesser 5,5mm / Innenstift: 2,50mm Innnen-Durchmesser der Buchse : 5,8mm / Innenstift : 2,4mm  3 Lötkontakte mit integr. Schaltkontakt ( Bei Verwendung mit DC = Masseöffner wenn Stecker gesteckt ) Spezifikation Kontakt Rating 12V 1A / 30V 0,5A  verwendbar für DC oder AC  Resistance : 30mOhm / After life test <60mOhm / Plug shield to sockets Initial <50mOhm / Alter life test < 100mOhm Isolation Resistande 100Mohm @ 500VDC Abmessungen siehe auch Zeichnung weitere Bilder  B = Einbau-Durchmesser: 11,4mm gemessen runde Seiten  ( lt. Datenblatt = 11,25mm )       Einbau-Durchmesser:  10,2mm gemessen flache Seiten ( Datenblatt = k.A. ) A = Durchmesser Wulst hinten: 15,5mm gemessen ( lt. Datenblatt = 15,6mm = max 16,00mm )        Wulsthöhe : 1,85mm ( lt. Datenblatt max 2,0mm ) E = Gewinde bzw. Halslänge: 8,76mm gemessen ( (lt. Datenblatt = 8,75mm max 9,0mm )        Stärke der Überwurfmutter ca. 1,6mm gemessen ( Datenblatt = k.A. )        daher geeignet für Wandungen bis 7,0mm D = Gesamtlänge mit Lötkontakten : 18,00mm ( lt. Datenblatt = D max 18,14mm ) ZUSATZINFO - Diese Einbaubuchse ist wie folgt erhältlich :  Art-Nr 93-862-00040 = Einbaubuchse  2.1 / 5,5mm Rund Kunststoffgewinde isoliert Art-Nr 93-862-00050 = Einbaubuchse  2.5 / 5,5mm Rund Kunststoffgewinde isoliert
