24V Netzteil 24V 450W 18A Case HRP Schaltnetzteil Eingang 85-264V
Artikelnummer: 93-808-00929
Produktinformationen "24V Netzteil 24V 450W 18A Case HRP Schaltnetzteil Eingang 85-264V"
24V Netzteil mit 450 Watt Leistung 24V bis 18,8A HRP450-Serie
Schaltnetzteil mit umfangreichen Schutzfunktionen in geschlossene Ausführung.
- 230VAy typische Eingangsspannung Bereich: 85...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung
- Leistung: 450Watt max.
- Ausgangsspannnung: 24V DC stabilisiert max. 18,8A (0..18,8A)
- Ausgangsspannung über Poti regelbar (21,6...28,8V)
- LED Status Anzeige
- Integrierte Remote Sens Funktion
- Kurzschlußfest Überlastschutz
- Netzausfallüberbrückung 16ms
- Setup- / Rise Time: 1000ms / 100ms
- Überspannungschutz Ausgang: 30...34,8V
- Hoher Wirkungsgrad: 88%
- Soft-Start mit Strombegrenzung
- Eingebauter Entstörfilter PFC
- Geringe Restwelligkeit nur 150mV
- 100% Burn-In Test unter Vollast
- Leistungsbegrenzung bei 105...135%
- Einsatz Temperatur Bereich: -40°...+70°C
- Schraubanschlüsse
- Eingang: AC (L) / AC (N) / PE (FG)
- Ausgang: 3x Plus (+) Klemme 4-6
- Ausgang: 3x Minus (-) Klemme 1-3
- Remote DC Signal (Remote Sens) CN100 8pol Stecker
- Parallelfunktion mehrere Netzteile Nein
- Metallgehäuse CASE Schlitzblechgehäuse
- Integrierter Lüfter für Kühlung
- Abmessungen: L: 218mm H: 41mm B: 105mm
- M4 Befestigungslöcher für optionalen Hutschienenclip
- M4 Gewinde seitlich Anstand: 18mm und 152,4mm
- M4 Gewinde Boden Anstand: 63,5mm oder 152,4mm
- Gewicht: 1,2kg
Passendes Zubehör wie Hutschienen-Clip siehe im Zubehör Register !
- Art Nr 93-808-03250 oder 93-808-03280 siehe unter (Zubehör-Register)
- Art Nr 40-874-00390 optionales 8pol Remotekabel ( CN100 )
Anmelden
Zubehör
%

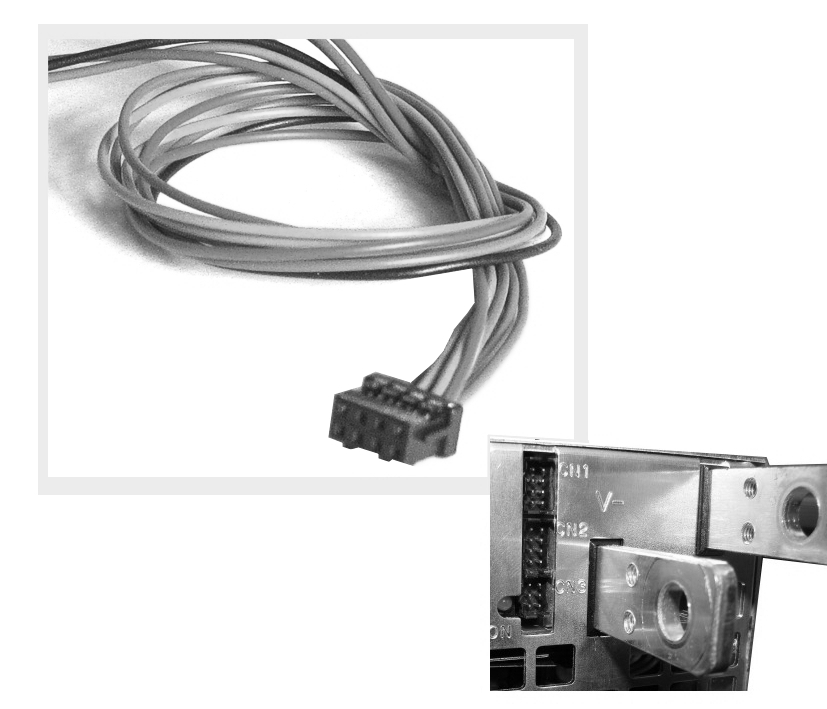

Kabelkit SYNCKABEL 8pol Steuerleitung für MeanWell CN1 CN2 CN100 8pol Stecker zur Netzteile Serie
