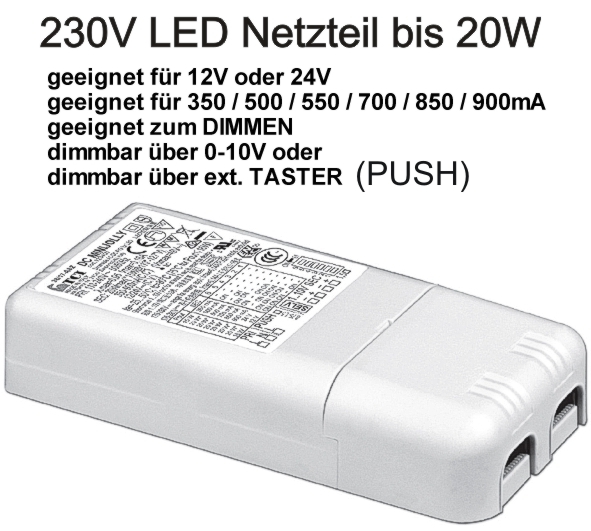

LED Netzteil mit PUSH Dimmer 12V 24V PWM 350mA 500mA 550mA 700mA 850mA 900mA 1-10V max 20W

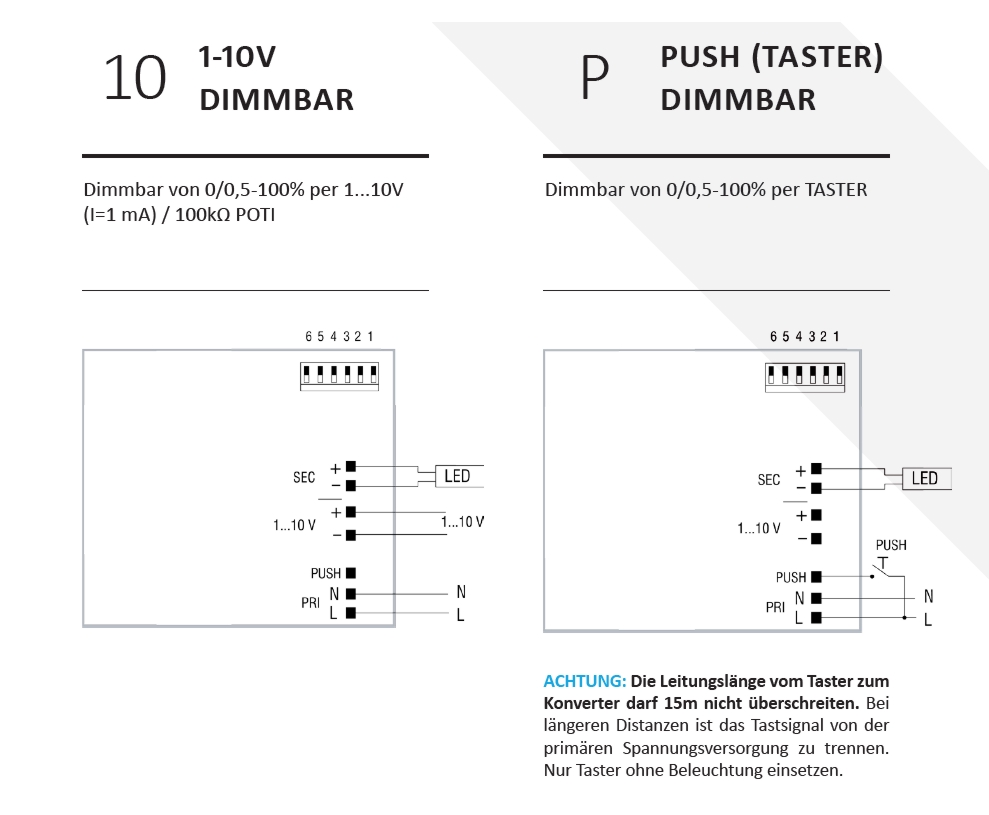

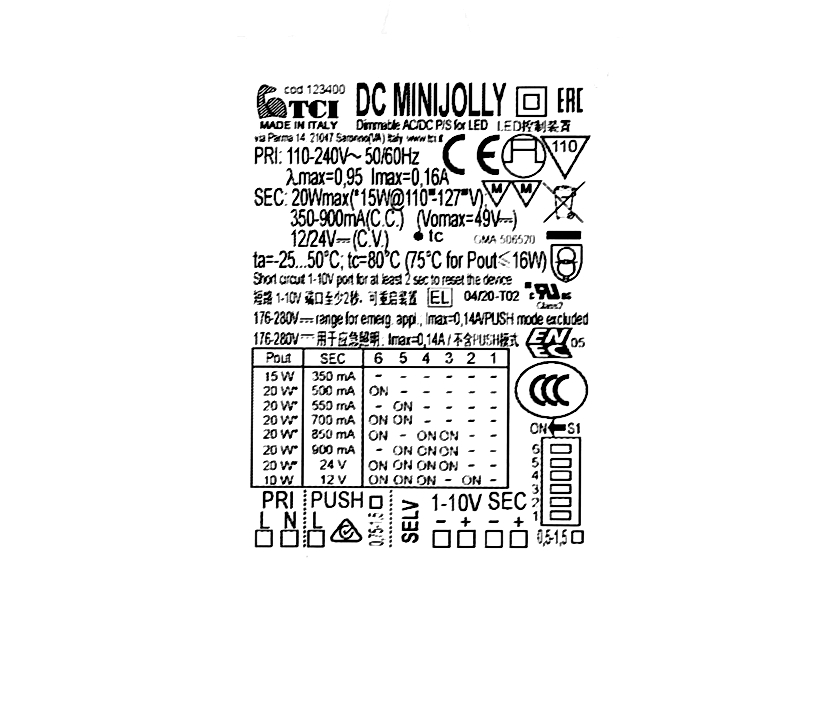

 Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmer  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel 3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster (Push) einer oder mehrere oder auch nur LED Netzteil LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage, unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nachdem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 230V LED Netzteil (einstellbar 10V oder 12V oder 24V) oder Stromgesteuerte ( CC ) LED Lampen mit 350mA 500mA 550mA 700mA 850mA 900mA zusätzlich Dimmfunktion per Taster (PUSH) oder zusätzlich Dimmfunktion per 1...10V Fremdspannung von einen beliebigen Steuergerät Geeignet für die LED Beleuchtungstechnik von 0,01 bis 25Watt Leistung  Dieses Multifunktionsgerät ist über einen optionalen Steuergeräte 0-10V z.B. von Jung oder Gira 08600 ... oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion oder 1...10V Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem SYNC Anschluss können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave) Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Technische Daten: Eingang: 230VAC 50/60Hz (110-240V autom.) oder 176-264VDC (keine Push Funktion) Anschluss: N + L (Stromeingang) Anschluss: SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus. Anschluss: 1-10 = für 0-10V externe Spannung (z.B. von 0-10V Steuerung) Anschluss: 2x SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbundz.B. 2..10 der selben DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V ( oder auch 10V )  Möglich einstellbare Werte und Belastbarkeiten: A) Spannungskonstante LED Leuchtmittel ( CV )       bei 12 Volt max. 13W oder      bei 24 Volt max. 20W oder      bei 10 Volt max. 10Watt  B) Stromkonstante LED Leuchtmittel ( CC )       bei 350mA (max. 17 W)      bei 500mA (max. 24 W)      bei 550mA (max. 25 W)      bei 700mA (max. 32 W)      bei 850mA (max. 20 W)      bei 900mA (max. 20 W) Temperatureinsatzbereich: -25...+50°C Abmessungen: L:103mm B: 67mm H: 21mm Gewicht: 110g

12V 45W LED Netzteil mit Dimmer Funktion für 12V LED Lampen MR16 oder LED Strips, LED Bänder, LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für spannungsgesteuerte LED Leuchtmittel CV 3 in einem Gerät LED Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe  1-10V Steuerspannung oder externer Taster ( Push = Taster potentialfrei ) einer oder mehrere oder auch über Kontakt eines 230V Relais  externes Poti  ( 470Kohm Drehregler )   LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. 230V LED Netzteil ( 12Volt DC Belastbarkeit bis 45W ) oder zusätzlich Dimmfunktion per Taster (PUSH Taster ) oder optionales Relais  zusätzlich Dimmfunktion per 1-10V Bus von einen beliebigen Steuergerät zusätzlich über externen optionalen Drehregler ( Poti / Potentiometer )  Geeignet für die LED Beleuchtungstechnik von 0,1 bis 45Watt Leistung  Dieses Multifunktionsgerät ist über einen handelsüblichen Unterputz Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 dieser Konverter über einen oder mehrere Taster gesteuert werden. Details zum Dimmen ( siehe auch weitere Bilder ! ) : Dimmbar von 0-100% mittels PUSH Funktion  Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 Indoor  MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Möbeleinbauzertifiziert MM oder Deckeneinbau  Technische Daten: Eingang: 230VAC 50/60Hz (100-250V autom.)  Ausgangsspannung: 12Volt DC Gleichspannung Belastbarkeit Leistung Ausgang: 45W ( 0-45W ) = 0...3,75A max bei 12V Dimmverhalten: 0,1 - 100% Stufenlos Start ab 0,1% Dimmfunktion / Steuerung über:     A) Push to Dim ( Taster potentialfrei )     Lichtsteuerung - Ein/Ausschaltung und Dimmbarkeit - durch die Verbind eines oder mehrer Wipptaster     oder mittels optionalem 230V Standard-Relais auch über Phase. z.B. Finder 47-826-00020 ( F4052 )      B) oder durch externes 470Kohm Potentiometer als Drehregler      C) oder durch Steuersignal 0-10V DC  Schutzfunktionen: Schutz gegen Übertemperatur, Überhitzungschutz, Überlastungsschutz,  Schutz vor Kurzschluss, Kurzschluußschutz am Ausgang (Sekundärseite ), Restart automatisch, Dimmsignal (Ausgangseitig): PWM 300Hz ( +/-5% ) Ovweload Power Limitation >102%...125% Effizienz: 88% / PF: >0,93 TemperaturEinsatzbereich: -10...+40°C Anschlüsse: Kabelklemme Abmessungen: Maße (LxBxH): 206x51x36mm Gewicht: 0,40Kg Weitere Merkmale: Class 2 Netzteil Überhitzungschutz Überlastungsschutz Schutz vor Kurzschluss Schutzklasse IP20 Möbeleinbaugeeignet ( MM-Zeichen sowie F Zertifikat ) Geeignet für Deckenbohrungen mit 60mm Durchmesser  Achtung: Das Netzteil darf nur von geschultem Fachpersonal verbaut werden Optional erhältliches Zubehör; fals benötigt für den Einbau mit L = Phasen-Taster :  Art-Nr 47-826-02240 = 230VAC Hilfsrelais mit 1x Wechslerkontakt  Art Nr 45-821-04200 = 4,8mm Flachsteckhülsen Blau Vollisoliert 1..2,5qmm Art Nr 39-830-00140 = Schmaler Kabelabzweigkasten (90x43x35mm)  Optional erhältliches Zubehör; fals benötigt bei Betrieb mit Potentiometer :  Art Nr 21-817-00385 = Poti Mono 6mm Achse Kunststoff 470Kohm LOG   Diese Produkt in selber Funktion sind wie folgt erhältlich :  Art Nr 43-700-01401 = LED Netzteil 230VAC auf 12Volt max 150W dimmbar Push + 1-10V  Art Nr 43-700-01402 = LED Netzteil 230VAC auf 24Volt max   75W dimmbar Push + 1-10V  Art Nr 43-700-01403 = LED Netzteil 230VAC auf 24Volt max 150W dimmbar Push + 1-10V   weitere Alternativen sind  Art Nr 43-700-01445 = LED Netzteil 230VAC auf 12Volt max   45W dimmbar Push + 1-10V
