Push Dimmer Tasterdimmer 230V LED Dimmer bis 100W 115VA Minidimmer

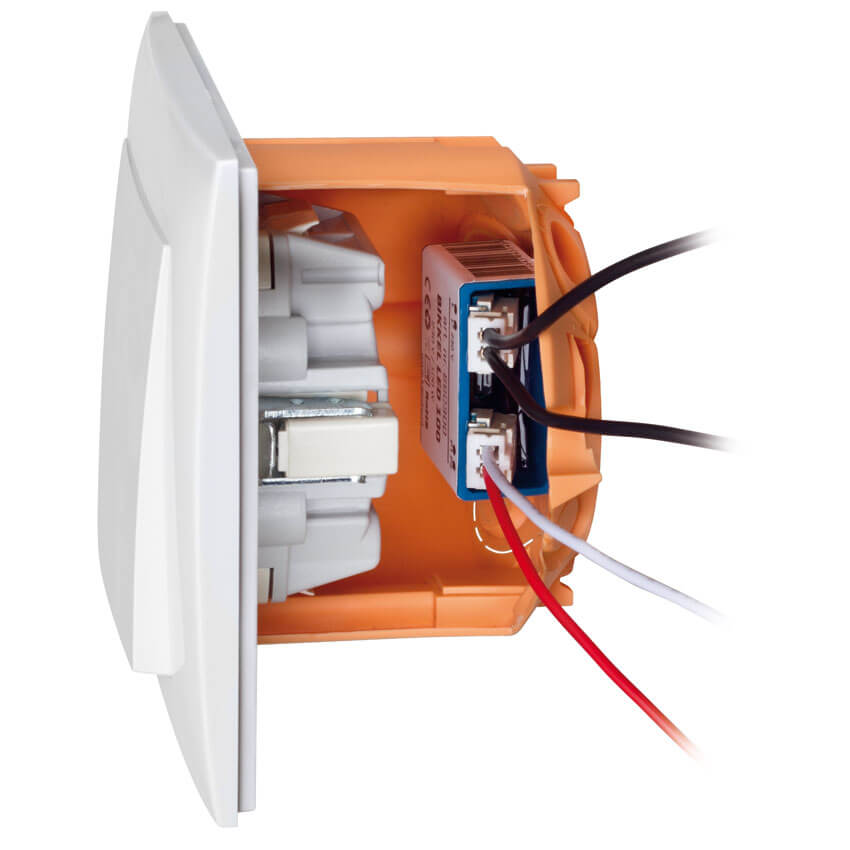

Push LED Dimmer einstellbarer Multifunktions-Dimmer. Unterputz-Taster anklemmen und los gehts ! Dimmer bzw. Helligkeitsregler für verdeckte Montage. Dieser elektronische Lichtdimmer und auch Ein-Aus Schalter ist speziell für den Einbau in herkömmliche Schalterdosen, also hinter einen Taster, Schalter geeignet und kann gegen herkömmliche Stromstoßrelais unter Beibehaltung der üblichen Lichttasterfunktion ausgetauscht oder bei Neuinstallation auch in Decken eingesetzt werden.  Geeignet für alle regulierbaren Lampentypen also 220V LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder 220V Halogenbirnen, 220V Glühbirnen  Die angeschlossenen LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder Halogen- bzw. Glühlampen können über "normale", in der Elektroinstallation übliche LIchttaster geschaltet und gedimmt werden. Anschluß sehr einfach siehe auch weitere Bilder ! Mit Memmoryfunktion ! Technische Daten:  Dimmen über Wandtaster / Pushdimmer / Universaldimmer durch flache Bauform direkt hinter Taster oder Dosenverteiler möglich zum Dimmen von Leuchtmittel mit Phasenanschnitt und oder Phasenabschnitt Mit Kinderzimmer- und Schlummerschaltung.  Geeignet für alle marktüblichen Unterputz / Aufputz Drucktaster geeignet für 230VAC  LED-Birnen, LED-Leuchtmittel, dimmbare LED-Netzteile, Glühbirnen und auch 230V Glühbirnen bzw. Halogenlampen bis max. 400W ( Range 0-400W ) sowie LED-Leuchtmittel bis 100W max Leistung bei stellung LC1-LC3  geeignet auch als 230VAC Trafodimmer oder LED Netzteile die von der 230VAC Seite aus dimmbar sind einstellbarer Dimmgeschwindigkeit und Lampenart-Funktion Einstellregler-1: Einstellung der Dimmgeschwindigkeit ( Dimm Speed )  Einstellregler-2: Einstellung der Lampenart ( LC1 ist für LED-Technik )  Überlast-, Überspannungs- und Überhitzungsschutz, Temperatur-Einsatzbereich -20°C bis +50°C Spannung: 230VAC 50/60Hz  ( Eingang/Ausgang )  galvanisch getrennt von der Versorgungs- und Schaltspannung 230V.  Mindestlast: Keine Mindestlast erforderlich. Belastbarkeit Ausgang max 400Watt Eigenverbrauch Stand by Verlust 0,1W Schutzgrad: IP20  Anschluß Schraubklemmen  1,5-4qmm  Abmessungen: 45x55x18mm  Weitere Informationen :  Universal-Dimmschalter. Power MOSFET bis 400W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,1 Watt. Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Keine Mindestlast erforderlich. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet.

LED Dimmer Universal Automatik Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) Automatik Dimmer mit Druck-Wechsel für den Einzelbetrieb oder auch verwendbar mit einer Wechselschaltung !     zur Montage in Unterputz-Schalterdosen, integrierbar in fast alle gängigen Marken-Blenden der Schalterprogramme wie JUNG, GIRA, BuschJäger, Merten usw.   Geeignet für LED, Halogen, Glühbirnen usw. Somit eigentlich für alle Art von dimmbaren Leuchtmitteln Autodetect LED-Dimmereinsatz mit 2 Betriebsmodi durch Schiebeschalter "Auto = Autodetect" zur automatischen Erkennung des optimalen Dimmverfahrens ( Phasenabschnitt oder LE = Phasenanschnitt) Betrieb von gewickelten bzw. magnetischen Trafos nur auf Stufe LE möglich, geeignet für dimmbare LED-, Energiespar- und Standardlampen Bereich: LED-Lampen 3...450W (250W mit PF0,5 ) und oder Energiespar-, Glüh- und Halogenlampen mit elektronischem Trafo im Bereich 10...500Watt  mit Soft-Start-Funktion zur Schonung der Leuchtmittel und feiner Rastung mit 36 Stufen Mindesthelligkeit individuell über Potentiometer einstellbar, Schraubanschlüsse 0,75...2,5qmm Integrierter Thermoschutz Norm: EN60669-2-1 Metallwelle Ø 4mm, mit Steckadapter zur Erweiterung auf Wellen-Ø 6mm Geringe Einbautiefe nur 22mm zur Montage in Unterputz-Schalterdosen, integrierbar in fast alle gängigen Marken-Schalterprogramme Abmessungen: 71x71mm Bautiefe: 22mm Adapterpllatte = 28x40mm für Marken-Schalterprogramme anbei Links und rechts Spreiszkrallen 3 Jahre Garantie Lieferung inkl. Metallplatte, Mutter, Adapter 4mm uf 6mm Achsdurchmesser ( siehe weitere Bilder )  Optional erhältlich Dimmerknopf ( im Zbehör Bereich ) je nach verbautem Schalterprogramm z.B.  Bst Nr . 99-300-00703 = GIRA Knopf Reinweiss Matt Bst Nr . 99-300-03040 = JUNG Programm  A Serie  Bst Nr . 99-300-00601 = BuschJäger 2115 Serie Reflex SI glänzend  Bst Nr . 99-300-00615 = BuschJäger 2115 Serie Balance SI glänzend  Bst Nr . 99-300-03010 = Klein auch zu BuschJäger Alpinweiss Rundlich  Bst Nr . 99-300-03015 = Klein auch zu BuschJäger Alpinweiss eckig

Push LED Dimmer einstellbarer Multifunktions-Dimmer. Unterputz-Taster anklemmen und los gehts ! Dimmer bzw. Helligkeitsregler für verdeckte Montage. Dieser elektronische Lichtdimmer und auch Ein-Aus Schalter ist speziell für den Einbau in herkömmliche Schalterdosen, also hinter einen Taster, Schalter geeignet und kann gegen herkömmliche Stromstoßrelais unter Beibehaltung der üblichen Lichttasterfunktion ausgetauscht oder bei Neuinstallation auch in Decken eingesetzt werden.  Geeignet für alle regulierbaren Lampentypen also 220V LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder 220V Halogenbirnen, 220V Glühbirnen  Die angeschlossenen LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder Halogen- bzw. Glühlampen können über "normale", in der Elektroinstallation übliche LIchttaster geschaltet und gedimmt werden. Anschluß sehr einfach siehe auch weitere Bilder ! Mit Memmoryfunktion ! Technische Daten:  Dimmen über Wandtaster / Pushdimmer / Universaldimmer durch flache Bauform direkt hinter Taster oder Dosenverteiler möglich zum Dimmen von Leuchtmittel mit Phasenanschnitt und oder Phasenabschnitt Geeignet für alle marktüblichen Unterputz / Aufputz Drucktaster geeignet für 230VAC  LED-Birnen, LED-Leuchtmittel, dimmbare LED-Netzteile, Glühbirnen und auch 230V Halogenlampen bis max. 150W ( Range 0-150W ) sowie Energie-, LED- und Halogenlampen (Niedervolt) bis 100VA = 100W max Leistung  geeignet auch als 230VAC Trafodimmer oder LED Netzteile die von der 230VAC Seite aus dimmbar sind einstellbarer Mindesthelligkeit und Memory-Funktion des zuletzt eingestellten Dimmwertes Einstellregler-1: Einstellung der Mindestregulierung. (10 % bis 30 %) Einstellregler-2: Einstellung des Speichers und der Lampenart Überlast-, Überspannungs- und Überhitzungsschutz, Temperatur-Einsatzbereich -10°C bis +50°C Spannung: 230VAC 50/60Hz  ( Eingang/Ausgang )  Mindestlast: 3Watt  Belastbarkeit Ausgang max 150Watt Eigenverbrauch 0,035 VA Schutzgrad: IP20 gemäß EN 60529 2-Leitertechnik ohne Neutralleiter ( N=Blau ) muß nicht zwingend angeschlossen sein.  Kabellänge: 55mm ( je 1qmm ) Abmessungen: 40x40x14mm Normen: EN 60669-1:1999 + A1:2002 + A2:2008; EN 60669-2-1:2004 + A1:2009 + A12:2010; 2014/30/EU (EMC); 2014/35/EU (LVD); 2011/65/CE (RoHS)

LED Dimmer Universal Dreh-Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Drehdimmer mit Druck-Aus Funktion integrierter Druckfolge-Wechselschalter ( fals benötigt + bereits integriert ) siehe auch weitere Bilder  Soft-Rastung und mit Phasenanschnitt. Für dimmbare Retrofit-LED-Leuchtmittel (LED) Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln aller Art Für dimmbare Retrofit-LED-Leuchtmittel (z.B. LEDi u.a. Hersteller) an konventionellen oder elektronischen (LC) Transformatoren. Für Glühlampen, 230V Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen (LC) Transformatoren und  dimmbare Halogen-Energiesparlampen. Mischlastbertrieb LED und herkömmliche Leuchtmittel möglich Kurzschlussfest und überlastsicher (elektronische Sicherung) Mit einstellbarer Minimalhelligkeit Lieferung ohne Zentralscheibe (Optional erhältlich je nach Schalterprogramm) Zusammenstellung reines Basiselement ohne Knopf Bedienungsart       Dreh-/Druckknopf Montageart       Unterputz Geeignet für Schutzart (IP)       IP20 Nennleistung       6...100VA Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Frequenz       50...60Hz Optional erhältlich ( Blenden , Knöpfe ) : Optional erhältlich ( Orginal VIKO ) hierzu passend ( siehe auch im Zubehör Register ):  Bst Nr 99-300-03030 = Dimmerknopf mit 50x50mm Innenblende ( Reinweiss  eckig )  Bst Nr 99-300-02700 = 1-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02730 = Aufputzrahmen ( Meridian ) Reinweiss Bst Nr 99-300-02702 = 2-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02704 = 4-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Diesen UP Dimmer gibt es in 2 verschiedenen Ausführungen ( siehe auch Register " Ähnliche Artikel " :  Bst Nr 99-300-00590 = UP Dimmer für LED Leuchtmittel bis max 100W Bst Nr 99-300-00595 = UP Dimmer für Halogenlampen, Trafos und Energiesparlampen bis 300W

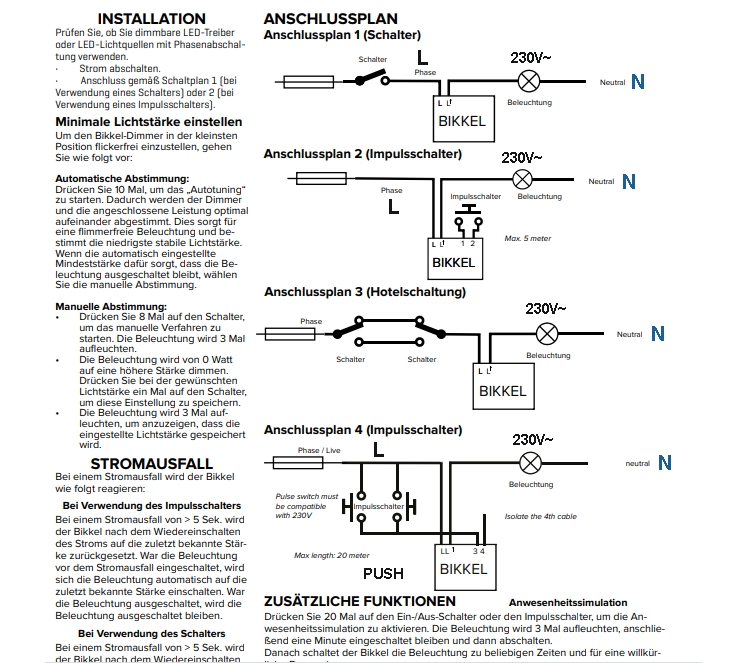

Psush LED Dimmer einstellbarer Multifunktions Universal-Dimmer mit automatischer Erkennung von Leuchtmitteln (Lampenerkennung) Technologie Power MOSFET Phasenabschnitt für die LED Beleuchtung  Dimmung Phasenabschnitt JA / Dimmung Phasenanschnitt JA ( Glühbirne und co )  Stand-by-Verlust nur 0,1 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar Einstellbarer Multifunktions Universal-Dimmer bis 400 Watt Leistung und LED bis 100W Keine Mindestlast erforderlich 0-100W LED oder 0-400W Standard-Glühbirnen Reiheneinbaugerät für Montage auf Hutschiene 35mm 1 Teilungseinheit = 18mm breit, 58mm tief Glübirnen bis 400W (abhängig von den Lüftungsverhältnissen), Energiesparlampen dimbare ESL bis 100W LED Lampen 0-100W Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Mit Kinderzimmer- und Schlummerschaltung Anschlußplan bzw. Schaltplan und weitere Infos siehe auch weitere Bilder !   Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Taster kurz drücken Ein nochmals kurz Aus  Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: bis 400W für Glühbirnen bis 100W für Energiesparleuchten (0-100W) bis 100W für LED Lampen (0-100W) Phasenabschnitt Grundvoraussetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche externe Taster Verwendbar mit Taster                 Ja Verwendbar mit Bewegungsmelder       Nein Verwendbar mit Präsenzmelder       Nein Verwendbar mit Zeitschalter/Timer       Nein Verwendbar mit Funktaste                          Nein Verwendbar mit IR-Taste                 Nein Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Zusatzinformationen: Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch. In diesen Stellungen ist die Kinderzimmerschaltung nicht möglich und es dürfen keine gewickelten (induktiven) Transformatoren gedimmt werden. In der Stellung -ESL ist Memory ausgeschaltet. Dies kann bei ESL vorteilhaft sein, da kalte ESL eine höhere Mindesthelligkeit erfordern, als möglicherweise bei warmen ESL in Memory gespeichert wäre. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet  Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010  ( siehe unten im Zubehör Register )

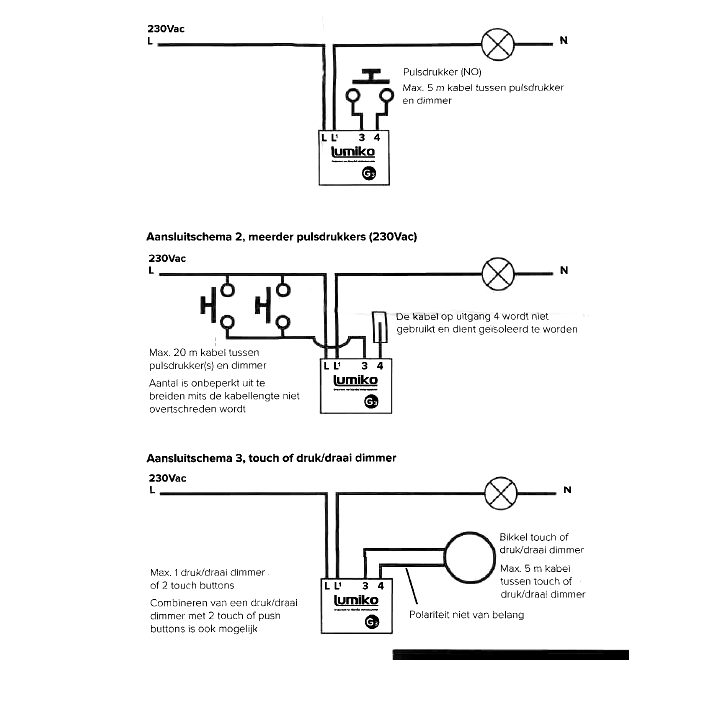

Phasenabschnitt Dimmer Digital einstellbarer Multifunktions Universal-Dimmer mit LCD Display und automatischer Erkennung von Leuchtmitteln Technologie Power MOSFET Multifunktions-Dimmschalter bzw. Dimmer über  externe Taster  Phasenabschnitts Dimmer für LED-Lampen bis 100W Leistung  Besonderheit Eingänge für mehrere Funktionstasten ( siehe auch weitere Bilder ! )  A = Tastereingang = Ein Taster kann alles = Push-Dimmer und Ein-Aus  B = Ansteuerung mit 2-Tastern = Also zwei Richtungstaster Auf-Ab ( RTD-Funktion  ) C = Kinderzimmerschaltung + Schlummerschaltung durch Doppelimpuls 2-60min ist Autom. Aus  C = Zusätzlicher Eingang für Zentrales Ein-Aus ( Ideal zur Ansteuerung mehrerer Bereiche gleichzeitig )  Stand-by-Verlust nur 0,3 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar !  Mit Kinderzimmer- und Schlummerschaltung Reiheneinbaugerät für Montage auf Tragschiene DIN 1 Teilungseinheit = 18mm breit 58mm tief Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W und dimmbare 230V-LED-Lampen bis 100W Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Kurz gedrückt Ein Nochmals Aus   Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: 0 bis 400W für Glühbirnen 0 bis 100W für Energiesparleuchten 0 bis 100W für LED Lampen 3 Dimmkurven stehen zur Auswahl Grundvorausetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche Taster Nebenstelleneingang    Nein Lichtwertspeicher        Ja Verwendbar mit Taste  Ja Verwendbar mit Bewegungsmelder Nein Verwendbar mit Präsenzmelder Nein Verwendbar mit Zeitschalter/Timer Nein Verwendbar mit Funktaste Nein Verwendbar mit IR-Taste   Nein zusätzlich Steuereingänge 8..230V für Zentral ein und Zentral aus zusätzlich Steuereingänge 8..230V für 2 Taster-Bedienung (heller-dunkler) Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Gewicht: 680gr Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010 ( siehe unten im Zubehör Register )
