SMD Taster Minitaster liegend 6,2x6,2mm Höhe mit Knebel 5mm Platinentaster

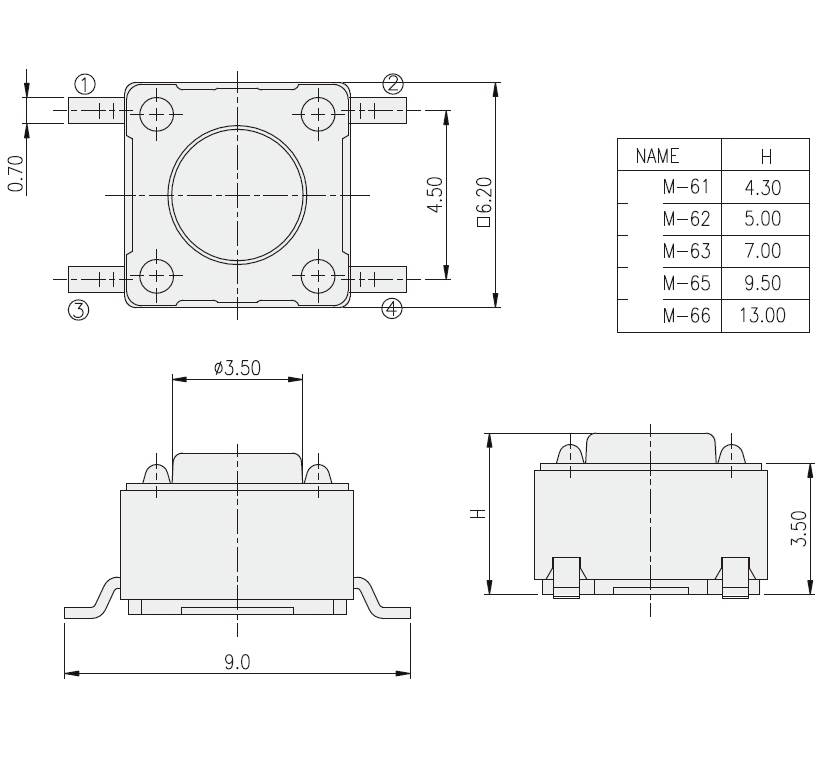

4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. SMD Drucktaster mit langem Schaft Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: unten: 3,5mm oben: 3,0mm  Bauhöhe Korpus: 4,0mm  Gesamtbauhöhe mit Knopf: 13mm  Knopfhöhe: 9mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Ausführung Dorn Kunststoff in Braun Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Minitaster 6,0 x 3,5mm Durchsteckmontage Mini 1xEIN  2-poliger taktieler Kurzhubtaster Printtaster für Elektronikgeräte, Autoradios, Drucker, Konsolen usw. Ausführung: Drucktaster zur Durchsteckmontage  Polzahl: einpolig 1x Schliesser 2 Kontakte  Abmessung siehe auch weitere Bilder ( Zeichnung ) : B: 6,0mm T: 3,5mm  Knopfabmessung: 3x1,2mm  Gesamthöhe mit Knopf: 4,35mm   Technische Daten: Schaltleistung: bis 50mA 12V Übergangswiderstand: 100mR max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen) 30 000  Betätigungskraft: 1,8 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Infrarot-Lötung: 240 ºC, 20 Sekunden max.  Schwallbadlötung: 255 ºC, 5 sec. max.  Handlötung: 300 ºC, 3 sec. max.  Polzahl: Einpolig  Schaltstellung: AUS - TAST (EIN)

Mikrotaster bzw. Mini Taster 6,5x7,4mm stehend zum einlöten auf die Platine.  Drucktaster stehend  Polzahl: einpolig 1x Schliesserkontakt 2 Kontakte für Kontakt ( Taster )  2 Kontakte für Masseverbindung  Abmessungen siehe auch weitere Bilder ( Zeichnung )  Abmessung: B: 7,40mm  T: 6,5mm  Knopfdurchmesser: 3,5mm  L: Tiefe mit Knopf: 3,85mm / 6,55  Pinlayout:  RM: 4,5mm / Masseblech 7,0mm / RM : 2,5mm  Technische Daten: Schaltleistung: 50mA 12V 24V  Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/- 0,5 N / Hub 0,25mm  Arbeitstemperatur: -20 bis +70 ºC  Lagertemperatur: -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

4-pol Taster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 3mm  Bauhöhe mit Knopf: 5mm  Knopfhöhe: 0,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.
