Taster Minitaster Platinentaster liegend 12x12mm mit Knebel

Mikrotaster bzw. Minitaster 6,2x6,2mm zum einlöten auf die Platine. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser  ( mit 4 Kontaktpins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung weitere Bilder ) Knebel bzw. Knopfdurchmesser: 2,4x2,4mm  Bauhöhe Korpus: 3,5mm  Bauhöhe mit Knopf: 7,3mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Minitaster 6,0 x 3,5mm Durchsteckmontage Mini 1xEIN  2-poliger taktieler Kurzhubtaster Printtaster für Elektronikgeräte, Autoradios, Drucker, Konsolen usw. Ausführung: Drucktaster zur Durchsteckmontage  Polzahl: einpolig 1x Schliesser 2 Kontakte  Abmessung siehe auch weitere Bilder ( Zeichnung ) : B: 6,0mm T: 3,5mm  Knopfabmessung: 3x1,2mm  Gesamthöhe mit Knopf: 4,35mm   Technische Daten: Schaltleistung: bis 50mA 12V Übergangswiderstand: 100mR max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen) 30 000  Betätigungskraft: 1,8 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Infrarot-Lötung: 240 ºC, 20 Sekunden max.  Schwallbadlötung: 255 ºC, 5 sec. max.  Handlötung: 300 ºC, 3 sec. max.  Polzahl: Einpolig  Schaltstellung: AUS - TAST (EIN)

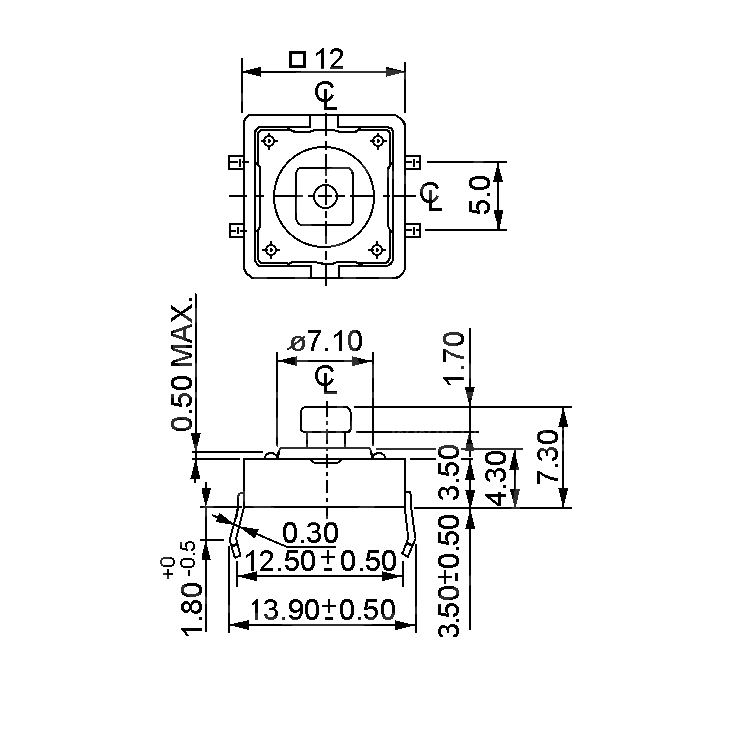

Mikrotaster bzw. Mini Taster 12x12mm zum einlöten auf die Platine. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser mit 4 Kontaktpins Abmessung: 12 x 12mm ( siehe Zeichnung weitere Bilder ) Knopfdurchmesser: 7,0mm  Bauhöhe Korpus: 3,5 / 4,2mm   Bauhöhe mit Knopf: 4,2mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12V 24V  Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,35mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 260 ºC, 5 Sekunden max.

4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 7,1mm  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knopf: 4,3mm  Knopfhöhe: 0,8mm   Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 Mohm min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200.000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm   Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopf-Abmessungen 3,8x3,8mm ( Quadratisch )  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knopf: 7,3mm   Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 Mohm min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200.000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm   Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Minitaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 3,5mm ( max 3,7mm ) Bauhöhe mit Knopf: 4,3mm  Knopfhöhe: 0,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Miniatiurtaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Mini-Drucktaster  Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,0mm  Bauhöhe Korpus: 3,5mm  Bauhöhe mit Knopf: 5,0mm  PAD bzw. Knopfhöhe: 1,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.
