Modul Dämmerungsschalter für 12V 24V DC Kontakt bis 5A
Artikelnummer: 92-477-00248
Produktinformationen "Modul Dämmerungsschalter für 12V 24V DC Kontakt bis 5A"
Der Dämmerungsschalter schaltet bei Einbruch der Dämmerung z.B. Lampen ein und bei Tagesanbruch wieder aus.
Betriebsspannung 12V oder 24V. Typischer Einsatz Wochenendhäuser mit Akkustromversorgung, Segeljachten, Wohnwagen usw. Schaltausgang: Relais 1x Kontakt Belastbarkeit max. 5Ampere. Die Lichtstärke-Empfindlichkeit kann durch ein teilweise mechanisches Abdecken des Sensors verändert werden.Oder auch durch aufkleben eines Tesa o.ä.
Technische Daten:
- Betriebsspannung 12 - 28V DC ( 12V oder 24V )
- Strombelastbarkeit Relaiskontakt für Audgang 0-5A max. 5 A ( somit auch keine Mindestlast )
- Stromaufnahme / Stromverbrauch kleiner 0,5 mA
- Einschaltung bei ca. 25 Lux (+/- 50%)
- Ausschaltung bei ca. 45 Lux (+/- 50%)
- Verzögerungszeit ca. 4 Sek. (+/- 3 Sek).

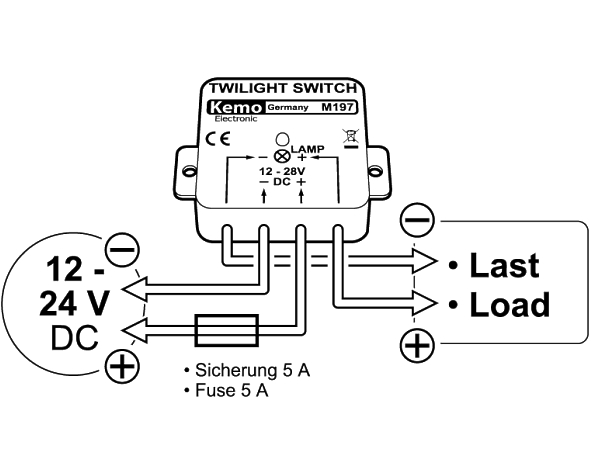

- Bitte 5A Sicherung wie im Plan zu sehen ist anschließen z.b. über Hängesicherung Bst Nr 31-843-00007
- Das Gehäuse ist innen wasserfest vergossen,

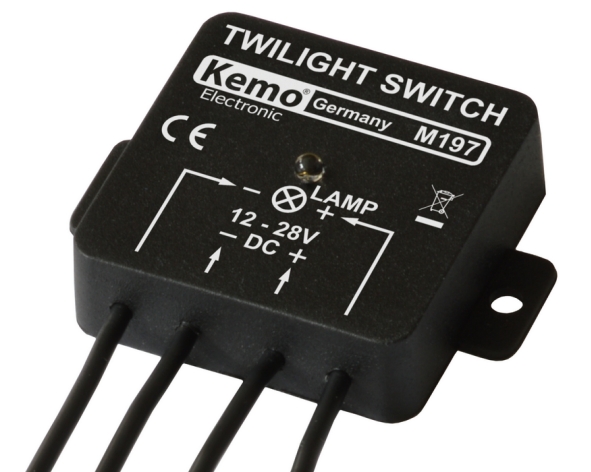

- Der Lichtsensor schaut wie im Bild zu sehen ist mittig heraus

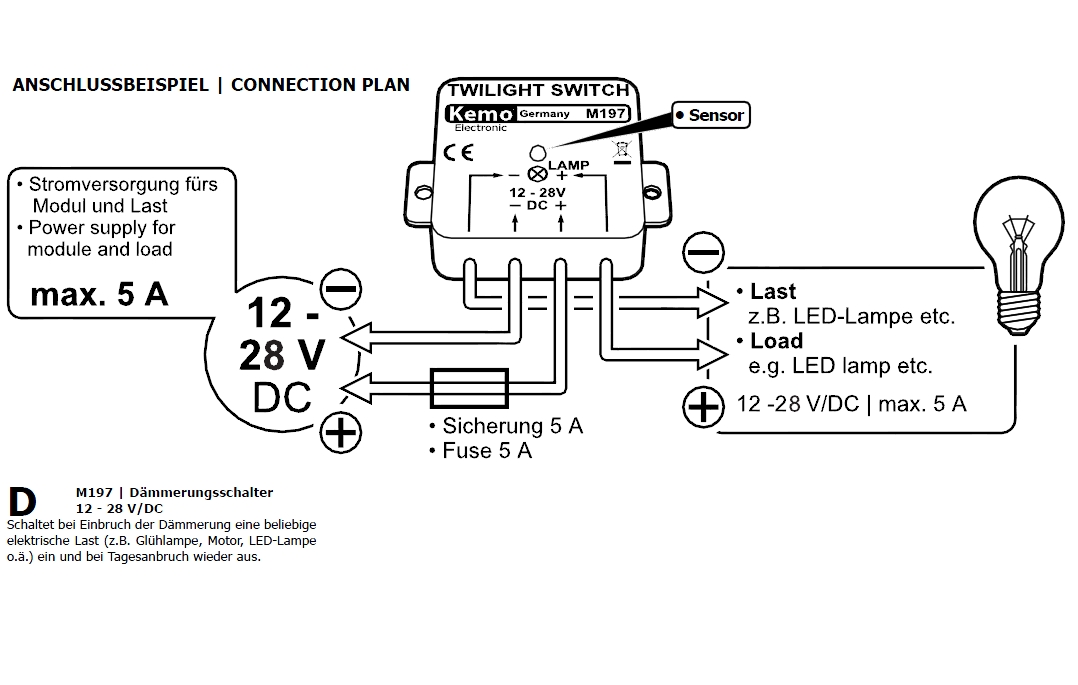

- Anschlußchema siehe auch weitere Bilder !
- Abmessungen ca. 40 x 40 x 12 mm (ohne Befestigungslaschen)
- Idealer Einsatzbereich Wohnwagen, LKW`s, Boote, Wochenendhäuser (mit Akkuversorgung)
- Die Lichtstärke-Empfindlichkeit kann durch teilweise mechanische Abdeckung des Sensors verändert werden.
Optional erhältlich Zeitrelais, 12V 24V Netzteile, stärkere Relais, Hängesicherung Nr 31-843-00007 und 5A Fuse = Nr 31-842-00057 usw.
Zusatzinformation folgende ähnliche bzw. weitere Produkte sind erhältlich
- Bst Nr 92-477-00215 = Dämmerungsschalter 12V DC 1x Wechslerkontakt 3A Sensor intern
- Bst Nr 92-477-00252 = Dämmerungsschalter 12V DC 1x Schliesserkontakt 5A Sensor intern oder extern setzbar
- Bst Nr 92-477-00248 = Dämmerungsschalter 12V/24V DC 1x Schliesserkontakt 5A Sensor intern
- Bst Nr 92-477-00182 = Dämmerungsschalter 220-240V AC 1x Wechslerkontakt 3A Sensor intern
- Bst Nr 79-220-00010 = Dämmerungsschalter 220-240V AC 1x Schliesserkontakt 6A Sensor rein extern
