Entstörkondensator 2pol 0,22uF 220ohm 37x18mm Entstörfilter RC-Glied Kondensator

Anwendung finden dieser LC-Kondensatoren in Geräten und Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen, Stichsägen usw. ebenso in Pumpen, Kühlschränken, Spülmaschinen, Bügelautomaten, Waschmaschinen, Trockner, Küchengeräten, Staubsaugern, Gasbrenner z.B. ELCO 2000, Ventilatoren und Steuerungen aller Art. Ersetz viele ähnliche Typen dieser Serie zB. auch F12.000/60 ... von Kichen Aid ... F11.161/3 u.v.w.m. andere Hersteller ... Universell verwendbar ersetzt auch die Vorgänger mit 1A..2A..3A... auch die 0,12uF Serie XY Entstörkondensator mit Drossel-Kombination und Berührungskapazitäten Ausführung im Gehäuse: flaches Metallrohr mit Befestigungslasche mit 4 Drahtanschlüssen und PE = Gehäuse = Bef.Lasche.  Nennspannung: 250 VAC (50/60 Hz) Kapazitätstoleranz: +/-20 %  Funkentstörfilter 230V MET 4A 250V 2x2,0mH+0,24uF+2x2400pF X1Y1  Kondensatorklasse: X1Y2  integriere Spulen ( Drossel ) mit Nenninduktivität: 2 x 2,0mH Induktivitätstoleranz: -30/+50 % Schutzkapazität: 2x2400pF Querkapazität: 0,24uF Einsatz bis 250Volt AC Belastbarkeit 4A Anschlüsse: H05V-K 0,5 ca. 85mm Länge Abmessungen: L: 73mm H: 29mm T: 15mm Bef.Bohrung: 4,3mm, Bef.Lasche: 10x10mm Erhältlich in 2 verschiedenen mechanischen Ausführungen wie folgt ( je nach Platz in ihren Geräten ) Art Nr 29-750-00510 = Ovale  Ausführung mit Litzenkabel = L: 73mm H: 29mm T: 15mm Art Nr 35-656-00630 = Runde Ausführung mit Litzenkabel = L: 77mm mit M8 Bolzen DM: 25mm

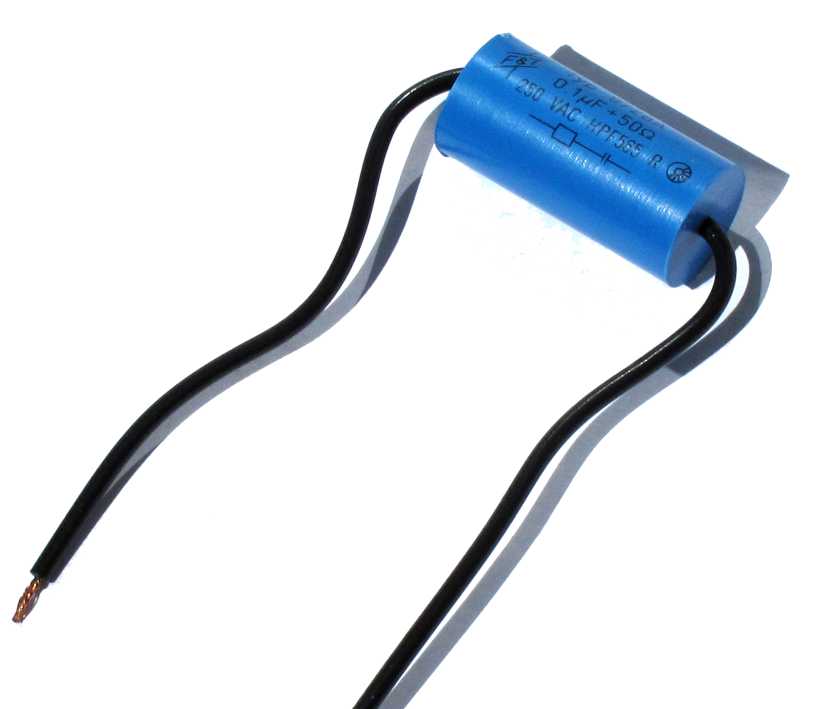

 0,1uF + 50ohm Entstörfilter Löschkondensator RC-Glied Funkentstörfilter Funkentstörkondensator Löschglied Kontaktentstörung  RC Glied Supressor Entstörkondensator 2polig  - Anwendungen finden dieses RC-Glied als Supressor vor Dimmern und auch in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen, Stichsägen usw. ebenso in Pumpen, Küchengeräten, Staubsaugern, Ventilatoren und Steuerungen aller Art    Supressor Bauteil für induktiven Lasten allgemein Anwendbar in vielen verschiedenen Geräten. Suppressor Bauteil zur Verringerung von primärseitigen Störwerten im Netz z.B. beim Dimmen von elektronischen Transformatoren, LED Leuchtmitteln, Dimmen allgemein besietigt in vielen Fällen das leichte flackern bei LED Leuchtmittel in Verbindung mit Dimmern und elektronischen Transformatoren, Kupfertrafos aus der Halogentrafozeit sowie bei vielen LED Leuchtmitteln wo die RC Kombi fehlt oder auch Einsatz in Handwerkergeräten, Bohrmaschinen, Stichsägen mit Regelmechanismuß usw.   auch in Haushaltgeräten wie Brotschneidemaschine, Mixer, Bügelautomat usw. Weitere Informationen :   Störschutzkondensator, Löschkondensator, Kontaktentstörung, Funkentstörkondensator, Entstörkondensator Kondensator-Widerstand Kombination bestehend aus einem 100nF ( 0,1uF ) Kondensator mit 50-Ohm Widerstand in Reihe. 2-Anschlussdraehte ca 75mm Litzenkabel 0,5qmm NYFAFW Ausführung: A = Kunstoffbecher mit Epoxidharz vergossen Einsatz typisch 220-240VAC parallel zum Gerät Spannungsfest bis 250VAC Abmessungen: L: 37mm DM: 18mm  Typischer Einsatz div. Haushaltsgeräte für Bügelmaschinen, Bohrmaschinen und viele viele ähnliche Geräte, Elektrische Werkzeuge aller Art auch in Stichsägen, Schleifgeräten, Fräsen, Bohrmaschinen usw. ebenso Küchengeräten, Staubsaugern, Ventilatoren und Steuerungen aller Art Ersetzt unter anderen Hersteller und Ausführungen  z.B. HPF565, HPF506-7, 9728, 9729 usw.  Schaltplan und typische Anwendung siehe auch weitere Bilder !

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 0,47uF + 2X 4700pf + 1Y2 + 2 x 1mH Spule + 680KOhm Einsetzbar bis 275VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = PE Schutzleiter   Norm: EN133200   Abmessungen: L/H: 51mm mit Kontakten: 63mm mit M8 Stutzen = 71mm Durchmesser: 38mm / Befestigungsbolzen M8 = 7,8mm L: 10mm Temperatureinsatzbereich: -40...+100°C Ersetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A
